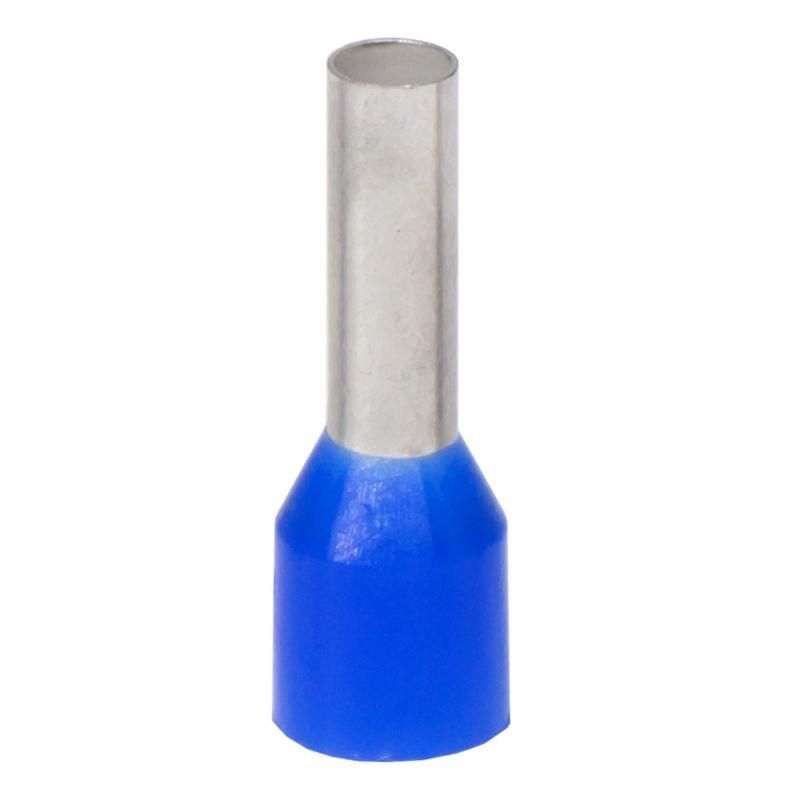

Наконечник-гильза с изол. фланцем для жилы сечением 2,5кв.мм, длина контактной части 12мм, синий | IF2.5-12BL DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) if2.5-12bl предназначен для надёжного оконцевания многожильных проводников сечением 2,5 мм2. Благодаря изолированному фланцу и лужёной медной гильзе обеспечивает безопасное соединение без необходимости дополнительной изоляции. Применяется в распределительных щитах, автоматике и на оборудовании с высокой плотностью сборки.

Назначение и область применения

Наконечник-гильза with insulated flange используется для оконцевания многожильных проводов перед установкой в клеммы, зажимы и автоматы. Особенно удобен там, где важно исключить риск замыкания между соседними проводами - например, в тесных шкафах управления, на станках, в системах автоматизации и бытовых электрощитах. Синий цвет соответствует стандарту IEC 60445 для проводов сечением 2,5 мм2, что упрощает визуальную идентификацию.

Технические характеристики

• Поперечное сечение жилы: 2,5 мм2 (соответствует AWG 14)
• Длина контактной части (втулки): 12 мм
• Материал контакта: медь М0, лужёная с добавлением висмута для лучшей проводимости
• Материал изоляции: полипропилен (PP), не поддерживающий горение (UL94 HB)
• Изоляция: термостойкая, проклеенная, с фланцем для фиксации
• Цвет изоляции: синий
• Галогены: отсутствуют
• Тип конструкции: стандартная, одноразовая

Совместимость и монтаж

Подходит для клемм с внутренним диаметром до 6,5 мм. Для монтажа используйте обжимной инструмент с матрицей для сечений 1–2,5 мм2. Обжим должен быть равномерным - не допускайте перекоса, чтобы не повредить изоляцию. Проклеенный фланец предотвращает сползание изоляции при нагрузке. После обжима проверьте прочность соединения легким растяжением. Убедитесь, что жила полностью вошла в гильзу - не более 1–2 мм свободного конца.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не выделяет токсичные вещества при нагреве и не поддерживает горение (класс UL94 HB). Отсутствие галогенов делает продукт совместимым с требованиями экологической безопасности (RoHS, REACH). Соответствует ГОСТ Р 50030.5.2 и IEC 60947-1 для наконечников в силовой аппаратуре.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной изоляции после монтажа
• Лужённая медь снижает переходное сопротивление и защищает от окисления
• Термопластическая форма изоляции без заусенцев - не цепляет и не повреждает другие провода
• Проклеенная изоляция не сползает даже при частых вибрациях
• Синий цвет позволяет легко отличить провод 2,5 мм2 от других сечений

Ограничения применения

Не предназначена для одножильных проводов - возможен плохой контакт из-за недостаточного заполнения гильзы. Не рекомендуется использовать в условиях постоянного погружения в воду или агрессивных химических средах - хотя изоляция герметична, она не рассчитана на длительное воздействие жидкостей. Температура эксплуатации: от -40C до +105C. Не применяйте с кабелями сечением больше 2,5 мм2 - это вызывает перегрев и деформацию.

Примеры использования

• Подключение автоматических выключателей в квартирном щите
• Обжим проводов к клеммам PLC-модулей
• Соединение проводов на двигателях и насосах с вибрацией
• Установка в распределительных коробках с ограниченным пространством
• Аппаратура в пищевой и медицинской промышленности (благодаря отсутствию галогенов)

Практические советы

• Выбирайте обжимной инструмент с регулировкой усилия - слишком слабый обжим приведёт к люфту, слишком сильный - к разрыву жилы
• Перед обжимом удалите изоляцию точно на длину гильзы (12 мм) - лишняя изоляция мешает, недостаточная - оставляет голую жилу
• Проверяйте соответствие цвета: синий = 2,5 мм2, красный = 1,5 мм2, жёлтый = 4–6 мм2
• Для многократного обслуживания оборудования лучше использовать наконечники с фланцем - они проще демонтировать и заменять
• Храните в сухом месте - влага может вызвать коррозию лужёного контакта, особенно при температурных колебаниях
