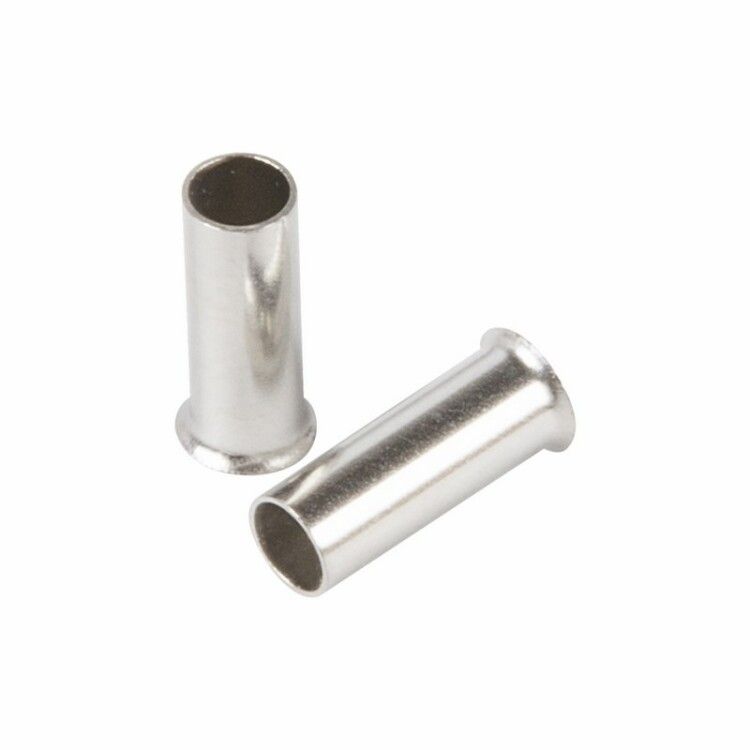

Наконечник штыревой втулочный L-9 мм 4 кв (НШВ 4.0-9 НГ 4,0-9), REXANT - 08-0809 MEET

Наконечник штыревой втулочный L-9 мм 4 мм2 (НШВ 4.0-9 / НГ 4,0-9 / EN4009) от REXANT - это надёжный компонент для соединения многожильных медных проводов сечением 4 мм2 через обжим. Применяется в распределительных щитах, пультах управления, силовой аппаратуре и других системах, где требуется прочное и долговечное электрическое соединение.

Назначение и область применения

Наконечник штыревой втулочный L-9 мм 4 мм2 используется для подготовки концов многожильных проводов к подключению к зажимам, клеммам, автоматам и другим контактным элементам. Он исключает необходимость облуживания или скручивания жил, обеспечивая устойчивый токопроводящий контакт. Подходит для монтажа в бытовых, промышленных и коммерческих электрических сетях - например, для подключения двигателей, контакторов, УЗО, рубильников и станков.

Технические характеристики

• Поперечное сечение провода: 4 мм2
• Длина втулки: 9 мм
• Диаметр отверстия: 3,2 мм - совместим с болтами M3–M3,5
• Материал втулки: латунь - высокая проводимость и механическая прочность
• Покрытие: лужёное - предотвращает окисление, улучшает пайку и снижает переходное сопротивление
• Форма фланца: трубчатая - позволяет легко вставлять провод и равномерно распределять усилие обжима
• Тип конструкции: стандартная - универсальное решение для большинства применений
• Способ монтажа: обжимной - требует специальных клещей, не допускает пайки или скрутки
• Изоляция: отсутствует - применяется только в закрытых соединениях или после установки в клеммы

Совместимость и монтаж

Наконечник штыревой втулочный L-9 мм 4 мм2 (НШВ 4.0-9) совместим с кабелями на основе меди сечением 4 мм2. Монтаж выполняется только обжимом - использование пайки или скрутки недопустимо, так как нарушает механическую и электрическую надёжность соединения.

Рекомендованные пресс-клещи для обжима:

• HT-864 (артикулы 12-3202, 12-3202-4)
• HT-866 (артикул 12-3205)
• HT-864 (артикул 12-3106)
• HT-301E (артикулы 12-3113, 12-3114, 12-3013)

Перед обжимом необходимо зачистить изоляцию провода на длину, полностью соответствующую длине втулки (9 мм). Одна сторона втулки развальцованная - облегчает введение многожильного провода. После обжима проверьте качество соединения: жила должна плотно фиксироваться, без люфта, а металл втулки - равномерно деформирован вокруг провода.

Безопасность и стандарты

Наконечник штыревой втулочный L-9 мм 4 мм2 соответствует требованиям стандарта EN 4009. Латунь и лужёное покрытие обеспечивают соответствие нормам по теплостойкости и устойчивости к коррозии. Применяется в цепях до 1000 В переменного и постоянного тока. Не предназначен для работы в условиях повышенной вибрации без дополнительной фиксации.

Преимущества

• Устраняет риск ослабления контакта при многократном нагреве/охлаждении - в отличие от скруток
• Лужёное покрытие снижает сопротивление и защищает от окисления даже в сыром воздухе
• Развальцеванная входная часть ускоряет монтаж - особенно при работе с гибкими многожильными проводами
• Высокая механическая прочность латунной втулки выдерживает нагрузки при затяжке клемм
• Совместим с широким спектром промышленных обжимных инструментов

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных медных
• Не имеет изоляции - нельзя использовать в открытых участках цепи без защиты
• Не рекомендуется для частых демонтажей - обжим является одноразовым соединением
• Не подходит для проводов сечением менее 2,5 мм2 или более 6 мм2 - возможен перегрев или плохой обжим
• Требуется точное соблюдение технологии обжима - неквалифицированный монтаж приведёт к повышенному сопротивлению и перегреву

Примеры использования

• Подключение клемм автомата в распределительном щите
• Присоединение проводов к клеммам контактора или реле
• Монтаж питания двигателя на станке с использованием кабеля 4 мм2
• Соединение заземляющего провода с шиной PE
• Установка в пульте управления лифтом или конвейером

Практические советы

• Выбирайте обжимные клещи с матрицей, точно соответствующей размеру втулки - для 4 мм2 и 3,2 мм отверстия используйте инструменты, указанные в описании
• Проверяйте глубину захода провода - он должен полностью войти в втулку, но не торчать сзади
• После обжима слегка потяните провод - если он выскальзывает, соединение выполнено неверно
• Не используйте плоскогубцы или обычные клещи - они не обеспечивают нужного давления и деформируют втулку
• Храните наконечники в сухом месте - хотя лужёное покрытие защищает от окисления, длительное воздействие влаги может снизить срок службы
• Артикулы 08-0809 и etm08-0809 - это один и тот же продукт от REXANT; различия в номерах связаны с партиями поставки
