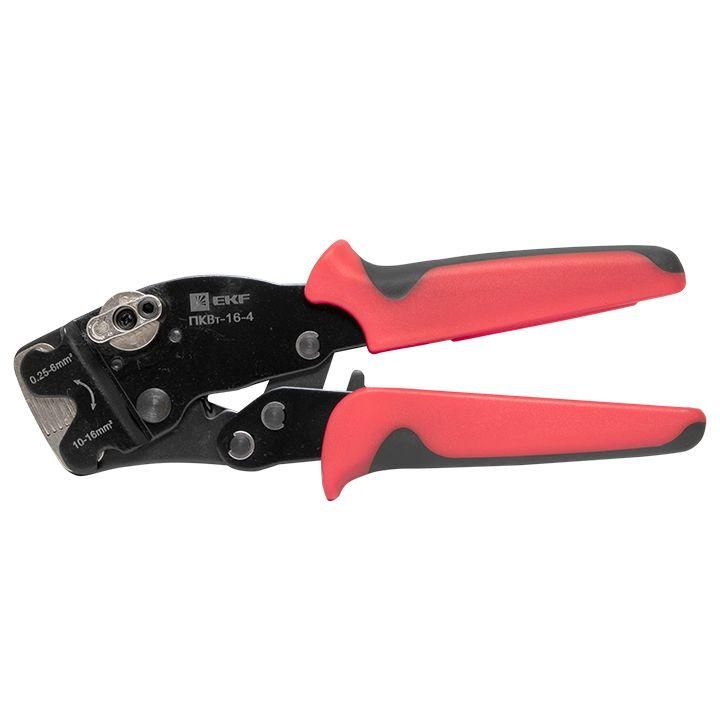

Пресс-клещи ПКВт-16-4 EKF Expert | pkvt-16-4-exp

Пресс-клещи ПКВт-16-4 - механический инструмент от EKF для надёжной опрессовки кабельных наконечников и соединителей сечением до 16 мм2. Подходят для работы с НШВИ и НШВИ(2), обеспечивают точную квадратную формовку без необходимости регулировки.

Назначение и область применения

Пресс-клещи ПКВт-16-4 используются для обжима изолированных и неизолированных наконечников типа НШВИ и двойных НШВИ(2). Применяются при монтаже силовых и управляющих цепей: подключение проводов к клеммникам, контактным площадкам, шинам, коммутационному оборудованию. Особенно эффективны в условиях ограниченного доступа к электроинструменту - например, в распределительных щитах, на объектах без сети или при аварийном ремонте.

Технические характеристики

• Тип привода: механический - работает за счёт усилия оператора, не требует питания
• Диапазон сечений: 0,25–16 мм2 - подходит для медных и алюминиевых жил
• Форма опрессовки: квадратная - обеспечивает равномерное давление по всей поверхности гильзы
• Автоматический возврат: да - после завершения цикла клещи сами возвращаются в исходное положение
• Наконечники не включены - требуется самостоятельная закупка совместимых НШВИ/НШВИ(2)
• Работает с двухжильными наконечниками НШВИ(2): 2×0,5–2×10 мм2

Совместимость и монтаж

Пресс-клещи ПКВт-16-4 совместимы с любыми стандартными наконечниками НШВИ и НШВИ(2), соответствующими ГОСТ 7385 и IEC 60947. Для правильного обжима важно точно выбрать наконечник по сечению провода - не допускается использование слишком толстого или тонкого наконечника. Матрица на конце инструмента имеет четыре сегмента и автоматически выставляет нужный профиль в зависимости от размера гильзы - ручная настройка не требуется. Удерживать инструмент следует перпендикулярно к наконечнику, чтобы избежать перекоса.

Преимущества

• Автоматическая настройка под размер гильзы - снижает риск ошибки при замене типов наконечников
• Храповый механизм с возможностью разблокировки - позволяет прервать процесс опрессовки в любой момент без повреждения инструмента
• Удобный возврат - экономит время и физические усилия при частой работе
• Квадратная форма обжима - создаёт более плотный и долговечный контакт, чем круглая, особенно при использовании алюминиевых проводов
• Лёгкая конструкция - вес около 0,8 кг, удобно работать одной рукой

Ограничения применения

• Не подходят для обжима трубчатых наконечников (например, НКИ, НГИ) - только для НШВИ и НШВИ(2)
• Не рассчитаны на работу с сечениями выше 16 мм2 - попытки обжать большие провода приведут к поломке матрицы
• Не рекомендуются для постоянной интенсивной нагрузки (более 100 обжимов в час) - длительная работа вызывает быстрый износ механизма
• Не использовать в условиях повышенной влажности без защиты - инструмент не имеет специальной герметизации

Примеры использования

• Подключение проводов к автоматическим выключателям в щите управления
• Обжим наконечников на входных кабелях для оборудования с высокой мощностью
• Монтаж сигнальных цепей на конвейерах и станках с применением НШВИ(2) для парных проводов
• Ремонт и модернизация старых систем - где требуется замена изношенных контактов без демонтажа всей системы

Практические советы

• Перед первым использованием проверьте соответствие сечения провода и наконечника - таблица обычно указана на упаковке наконечников
• Часто используйте инструмент с чистыми, сухими руками - грязь и масло снижают трение и увеличивают усилие
• После каждого десятого обжима проверяйте качество соединения - слегка потяните провод за наконечник; если есть люфт - замените наконечник
• Храните в сухом месте, избегайте ударов - матрица из закалённой стали чувствительна к перегрузкам
• Заменяйте только оригинальные запчасти - сторонние матрицы могут нарушить форму обжима и снизить надёжность соединения
