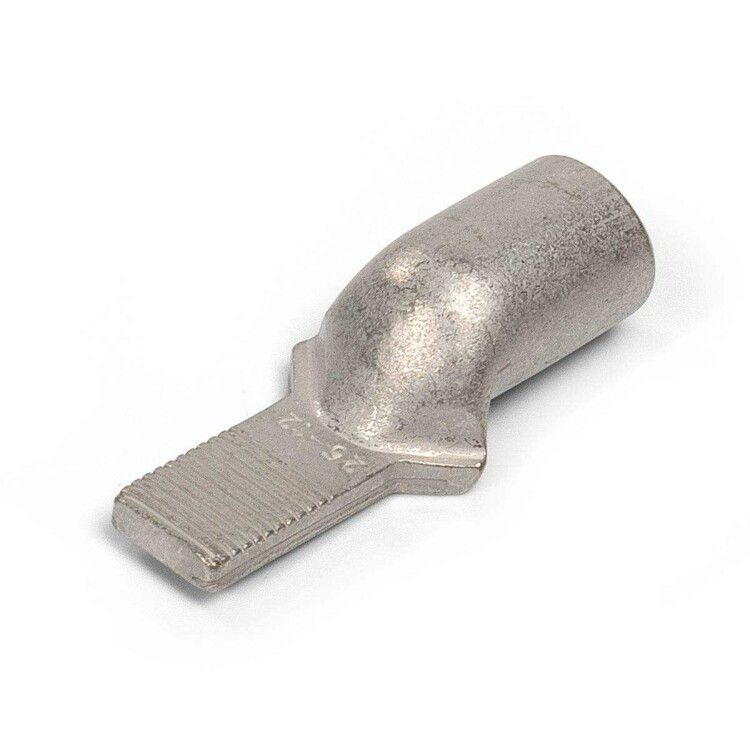

Наконечник кабельный штифтовой НШМЛ 25-12 медный луженый - 87463 КВТ

Наконечник кабельный штифтовой НШМЛ 25-12 (100 штук в упаковке) КВТ предназначен для надёжного оконцевания медных кабелей сечением 25 мм2 с последующим подключением к клеммам аппаратов с узким доступом. Благодаря лужёному контакту и точной форме, этот наконечник обеспечивает стабильное соединение даже в условиях повышенной влажности и частых вибраций.

Назначение и область применения

Наконечник кабельный штифтовой НШМЛ 25-12 (100 штук в упаковке) КВТ используется для оконцевания многожильных медных проводников перед подключением к клеммным зажимам. Подходит для установки на автоматах, контакторах, рубильниках, распределительных щитах и других устройствах с узкими контактными площадками. Особенно эффективен там, где требуется компактное решение без увеличения габаритов клеммы.

Технические характеристики

• Поперечное сечение провода: 25 мм2
• Материал тела: рафинированная медь марки М1
• Форма контактной площадки: штыревая (штифтовая)
• Угол соединения: прямой
• Исполнение фланца: узкое - позволяет использовать в плотно укомплектованных щитах
• Покрытие: олово-висмутовое лужение (класс защиты Т2 - для умеренного климата с повышенной влажностью)
• Класс гибкости проводника: совместим с жилами 1, 2 и 3 классов
• Рабочее напряжение: до 1 кВ
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный штифтовой НШМЛ 25-12 (100 штук в упаковке) КВТ требует опрессовки специальными матрицами. Для получения качественного соединения используйте гидравлический пресс с матрицами, соответствующими серии «КВТ». Диаметр трубной части рассчитан под опрессовку жил всех трёх классов гибкости - от однопроволочных до многопроволочных. Убедитесь, что выбранный проводник имеет сечение 25 мм2 и не превышает допустимую толщину изоляции. После опрессовки проверьте механическую прочность соединения - попробуйте слегка потянуть за провод, чтобы исключить проскальзывание.

Безопасность и стандарты

Произведён в соответствии с требованиями к электрооборудованию для работы в сетях до 1 кВ. Лужёное покрытие снижает риск окисления и повышает долговечность контакта. Соответствует климатическому исполнению Т2 - устойчив к воздействию влажности и температурным колебаниям в закрытых помещениях. Применяется в системах, соответствующих ГОСТ Р 50030.5.1 и IEC 60947-1.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М1
• Лужёное покрытие предотвращает коррозию и улучшает контактную проводимость
• Узкий фланец позволяет монтировать в плотных распределительных щитах
• Совместимость с прессами «КВТ» гарантирует точную и повторяемую опрессовку
• Поддержка нескольких классов гибкости проводника - универсальность для разных типов кабеля

Ограничения применения

• Не предназначена для алюминиевых проводников - только для медных
• Не рекомендуется для открытых внешних установок - лужение защищает от влажности, но не от прямого воздействия осадков
• Требуется обязательная опрессовка; использование болтового крепления вместо прессования недопустимо - это нарушит контакт и вызовет перегрев
• Не подходит для кабелей сечением менее 16 мм2 или более 35 мм2 - возможна потеря механической прочности или перегрузка контакта

Примеры использования

• Подключение силового кабеля 25 мм2 к входному автомату в щите управления цеха
• Присоединение к выходным клеммам частотного преобразователя с узкими зажимами
• Завершение жил в распределительном щите на объектах с ограниченным пространством - например, в шкафах АСУ ТП
• Обустройство цепей питания насосов, вентиляторов и конвейеров в условиях повышенной влажности

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника - лишняя изоляция внутри уменьшает контактную площадь
• Выбирайте матрицу, указанную производителем для серии НШМЛ - неверная форма приведёт к плохому соединению
• Проверяйте глубину запрессовки: после опрессовки край трубки должен плотно прилегать к изоляции провода
• Храните упаковку герметично - хотя покрытие защищено, длительное хранение во влажной среде может снизить качество лужения
• Для массовой сборки используйте весь набор из 100 штук - экономически выгоднее, чем покупать меньшие партии
