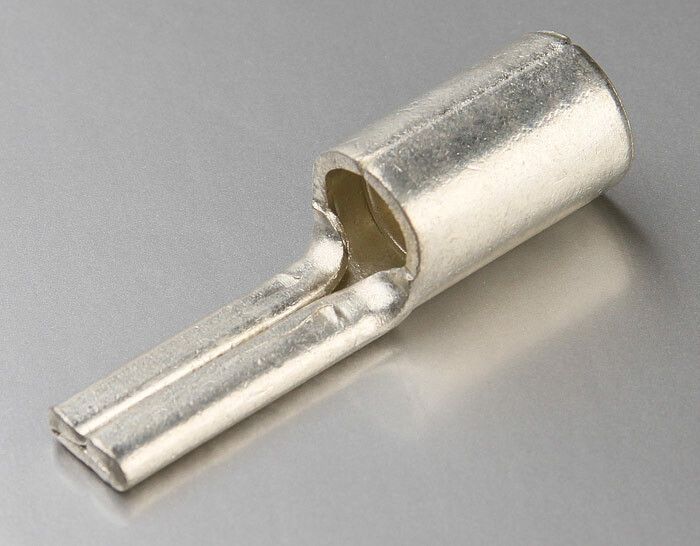

Наконечник штифтовой плоский НШП-25 (100 шт. в уп.) | 50310 КВТ

Наконечник штифтовой плоский НШП-25 (100 штук в упаковке) КВТ предназначен для надёжного оконцевания медных кабелей сечением 25 мм2 методом опрессовки. Применяется для подключения к клеммам автоматических выключателей, контакторов и других электроустройств с компактными зажимами. Упакован по 100 штук, что удобно для крупных проектов.

Назначение и область применения

Наконечник штифтовой плоский НШП-25 (100 штук в упаковке) КВТ используется для создания качественного электрического соединения между медным проводом и контактной клеммой устройства. Подходит там, где требуется плотная фиксация в узком пространстве - например, на автоматах, рубильниках, клеммных колодках и распределительных щитах. Особенно эффективен при работе с оборудованием, имеющим штифтовые или узкие зажимы.

Технические характеристики

• Номинальное сечение провода: 25 мм2
• Номинальное напряжение: до 35 кВ
• Материал: медь марки М1 (электротехническая, высокой проводимости)
• Покрытие: лужёное (олово-висмутовое) - защищает от коррозии и снижает переходное сопротивление
• Форма контактной площадки: штыревая, плоская
• Диаметр внешний: 10,5 мм
• Диаметр внутренний (под провод): 7 мм
• Угол соединения: 180° - прямое расположение провода относительно клеммы
• Количество монтажных отверстий: одно
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки
• Способ монтажа: опрессовка специальными клещами
• Стандарт: DIN 46230
• Цвет: серый

Совместимость и монтаж

Наконечник штифтовой плоский НШП-25 (100 штук в упаковке) КВТ совместим с медными однопроволочными и многопроволочными жилами сечением 25 мм2. Для монтажа необходимы гидравлические или механические клещи с матрицей, соответствующей размеру наконечника. Обязательно проверьте соответствие диаметра пуансона 7 мм и толщины контактной площадки 10,5 мм. После опрессовки используйте смотровое отверстие - видно, достиг ли инструмент дна гильзы. Не применяйте паяльник - соединение рассчитано исключительно на механическую фиксацию.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 46230, который регламентирует форму, размеры и электрические параметры штифтовых наконечников. Лужёное покрытие обеспечивает безопасную работу в условиях повышенной влажности и перепадов температур. Напряжение 35 кВ указывает на допустимый уровень изоляции - изделие можно применять в средневольтных цепях, если вся система соответствует нормам безопасности.

Преимущества

• Монолитная трубная часть благодаря сварному шву - предотвращает расслоение при опрессовке
• Поперечные насечки внутри гильзы увеличивают механическую прочность и улучшают контакт с жилой
• Лужёное покрытие снижает риск окисления, продлевает срок службы и уменьшает нагрев в месте соединения
• Смотровое отверстие позволяет точно контролировать процесс монтажа без разборки
• Высокая проводимость меди М1 минимизирует потери энергии

Ограничения применения

Не предназначается для работы с алюминиевыми проводами - материал наконечника несовместим с алюминием, возможна гальванопара и разрушение контакта. Не использовать в условиях постоянного воздействия открытого огня или агрессивных химикатов. Напряжение 35 кВ - максимальное; при использовании в сетях выше 1 кВ необходимо соблюдать требования ПУЭ и иметь соответствующую квалификацию. Не рекомендовано для частых демонтажей - после нескольких операций опрессовки металл теряет пластичность.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям серии ABB, Schneider Electric, IEK
• Завершение фазных и нулевых жил в распределительных щитах промышленных объектов
• Соединение с клеммами силовых контакторов и тепловых реле
• Монтаж в системах управления станками, конвейерами, насосами

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную глубине гильзы - не более 15–18 мм
• Обязательно используйте клещи с правильной матрицей - неверный инструмент повредит наконечник или не обеспечит герметичность
• Проверяйте посадку через смотровое отверстие: после опрессовки провод должен быть полностью закрыт, а металлическая гильза деформирована равномерно
• Храните в сухом помещении - хотя покрытие защищает от коррозии, длительное воздействие влаги может снизить долговечность
• При замене старого наконечника - всегда выбирайте тот же тип и размер. Наконечник штифтовой плоский НШП-25 (100 штук в упаковке) КВТ не заменяется на аналоги с другим диаметром или формой контакта
