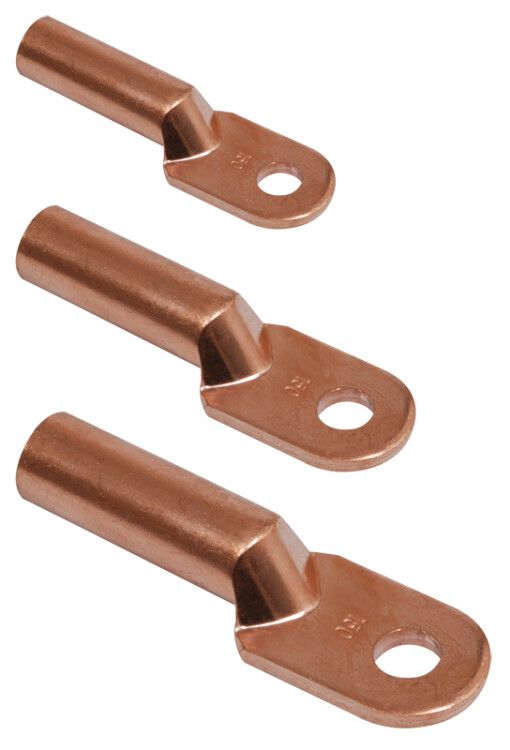

Наконечник медный ТМ 25-8-7 DT-25 - UNP22-025-07-08 IEK (ИЭК)

Материал кабельных наконечников и соединителей

• Медь: Имеет отличную электропроводность и высокую термическую стабильность, что делает ее идеальным выбором для кабельных соединителей.
• Латунь: Является более дешевым вариантом, но имеет низкую электропроводность по сравнению с медью. Однако, латунь довольно прочная и долговечная.
• Алюминий: Обладает легким весом, но имеет низкую прочность и менее хорошую электропроводность, чем медь.
• Алюминий/медь: Комбинация двух металлов, которая может предложить некоторые преимущества, такие как легкий вес и высокая электропроводность. Однако, такие соединители требуют специальных инструментов для установки.
• Алюминий/медь (Al/Cu): Один из наиболее распространенных материалов, который используется в кабельных соединителях. Он обладает высокой электропроводностью и прочностью.
• Никель: Характеризуется высокой устойчивостью к коррозии, что делает его подходящим для использования в условиях, где имеется высокий уровень влажности.
• Олово: Мягкий материал, который используется для пайки кабелей и наконечников.
• Пластик: Это недорогой материал, который может быть использован для изготовления кабельных соединителей и наконечников. Однако, пластиковые соединители могут иметь низкую прочность и могут быстро изнашиваться.
• Фарфор: Это традиционный материал, который был широко использован для кабельных соединителей в прошлом. Фарфор обладает высокой термической стабильностью, но является очень хрупким и легко ломается.
• Алюминиевый сплав: Этот материал обычно используется в качестве замены чистому алюминию, так как он более прочный и устойчив к коррозии. Однако, он может быть менее электропроводным, чем чистый алюминий.

От выбора материала для кабельных наконечников и соединителей зависит не только электрическая проводимость, но и устойчивость к коррозии, термическая стабильность, прочность, легкость и долговечность соединения. Поэтому, при выборе материала нужно учитывать специфические требования для каждой конкретной задачи.

Цвет

• Нет (без): отсутствие цветовой маркировки
• Красный: яркий и заметный цвет, обычно используется для обозначения положительных проводников
• Серый: нейтральный цвет, используется для обозначения нейтральных проводников
• Синий: часто используется для обозначения отрицательных проводников или заземления
• Черный: наиболее распространенный цвет для проводников, используется как правило для обозначения отрицательных проводников
• Желтый: используется для обозначения заземления или грозозащиты
• Белый: нейтральный цвет, используется для обозначения нейтральных проводников
• Зеленый: используется для обозначения заземления
• Оранжевый: используется для обозначения коммуникационных и сигнальных проводов
• Коричневый: используется для обозначения проводов с высоким напряжением или фазных проводов

Цвет проводника является важным свойством кабельных наконечников и соединителей. Различные цвета используются для обозначения разных типов проводников и обеспечения безопасности при установке и подключении электрических устройств. Важно правильно определить цвет проводника перед его подключением, чтобы избежать возможных повреждений оборудования или травмирования людей.

Защитное покрытие поверхности для кабельных наконечников и соединителей (гильз):

• Лужёное покрытие - обеспечивает защиту от коррозии и улучшает электрические свойства поверхности. Минусы: уязвимость к царапинам и механическим повреждениям.
• Без покрытия (голый) - обычно применяется в сухих условиях, таких как помещения с низкой влажностью. Минусы: подверженность коррозии и электрохимическим реакциям.
• Гальваническое покрытие - электрохимический процесс, при котором металлическая поверхность покрывается другим металлом. Обеспечивает высокую защиту от коррозии. Минусы: возможность появления биметаллических пар и потенциальной коррозии между ними.
• Никелированное покрытие - обеспечивает хорошую защиту от коррозии, высокую твердость и стойкость к истиранию. Минусы: более дорогостоящее в производстве, возможность образования трещин и сколов.
• Оцинкованное покрытие - обеспечивает хорошую защиту от коррозии и ржавления во влажных условиях. Минусы: плохая стойкость к кислотам и щелочам, ограниченный выбор цветов и оттенков.
• Необработанное - поверхность не покрыта никаким защитным слоем. Минусы: подверженность коррозии и механическим повреждениям.
• Горячее цинкование - электрохимический процесс, при котором металлическая поверхность покрывается цинком. Обеспечивает высокую защиту от коррозии. Минусы: повышенная стоимость производства, сложность ремонта и замены поврежденных участков.

Угол соединения - это параметр, который определяет угол поворота кабельного наконечника или гильзы при их соединении с другими элементами кабельной конструкции.

Существуют различные значения угла соединения:

• Прямолинейный - при таком соединении кабельный наконечник или гильза располагаются на одной линии без поворотов.
• 180° (по горизонтали) - кабельный наконечник или гильза поворачиваются на 180° в горизонтальной плоскости.
• 90° - при таком соединении кабельный наконечник или гильза поворачиваются на 90° в вертикальной или горизонтальной плоскости.
• Специальный угол - это значение угла соединения, которое не соответствует прямым углам или поворотам на 90° или 180°. Обычно такие углы соответствуют специфическим требованиям конкретных кабельных конструкций.
• 45° - при таком соединении кабельный наконечник или гильза поворачиваются на 45° в вертикальной или горизонтальной плоскости.

Значение угла соединения выбирается в зависимости от конкретной задачи и требований кабельной конструкции. Прямолинейное соединение обеспечивает простоту монтажа, но может быть неэффективным в случае, если кабельная конструкция должна проходить через углы. Соединения с углами 90° и 180° обеспечивают более гибкое размещение кабеля, но могут потребовать большего пространства для монтажа. Соединения со специальными углами и углами 45° используются в особых условиях, когда необходимо обеспечить определенные требования кабельной конструкции.

Форма фланца:

Форма фланца является одним из важных свойств кабельных наконечников и соединителей (гильз). Ниже приведены основные значения данного свойства:

• Кольцевая: фланец имеет кольцевую форму, обеспечивая хорошее сцепление с кабелем. Однако, такой тип фланца может требовать большего места для установки в сравнении с другими формами фланцев.
• Вилочная: фланец имеет вилочную форму, позволяя быстрое соединение и разъединение соединителя. Однако, могут быть проблемы с прочностью соединения в случае неправильного соединения.
• Специальная форма: фланец имеет специальную форму, обеспечивая соединение в специфических условиях. Однако, такой тип фланца может требовать специализированных инструментов для установки и удаления.
• Штыревая (штифт): фланец имеет штыревую (штифт) форму, позволяя легкое соединение и разъединение соединителя. Однако, такой тип фланца может быть менее надежным, чем другие формы фланцев, в случае механических воздействий на соединение.
• Плоский штырь: фланец имеет плоский штыревой вид, позволяя легкое соединение и разъединение соединителя. Однако, подобно штыревой форме, такой тип фланца может быть менее надежным, чем другие формы фланцев, в случае механических воздействий на соединение.
• Крючкообразная: фланец имеет крючкообразную форму, позволяя легкое соединение и разъединение соединителя. Однако, такой тип фланца может быть менее надежным, чем другие формы фланцев, в случае механических воздействий на соединение.

Метрический размер болта (М..)

• 10: диаметр резьбы болта равен 10 мм
• 8: диаметр резьбы болта равен 8 мм
• 12: диаметр резьбы болта равен 12 мм
• 6: диаметр резьбы болта равен 6 мм
• 16: диаметр резьбы болта равен 16 мм
• 5: диаметр резьбы болта равен 5 мм
• 4: диаметр резьбы болта равен 4 мм
• 20: диаметр резьбы болта равен 20 мм
• 14: диаметр резьбы болта равен 14 мм
• 3: диаметр резьбы болта равен 3 мм

Метрический размер болта определяет диаметр резьбы болта в миллиметрах. Выбор размера болта зависит от требований к силе соединения, вида подключаемых кабелей и других факторов. Больший размер болта обеспечивает большую прочность соединения, но требует большего усилия при затяжке. Меньший размер болта может быть легче установлен, но может не обеспечивать достаточной прочности соединения. Имейте в виду, что некоторые размеры могут быть несовместимы с определенными кабельными наконечниками и соединителями.
