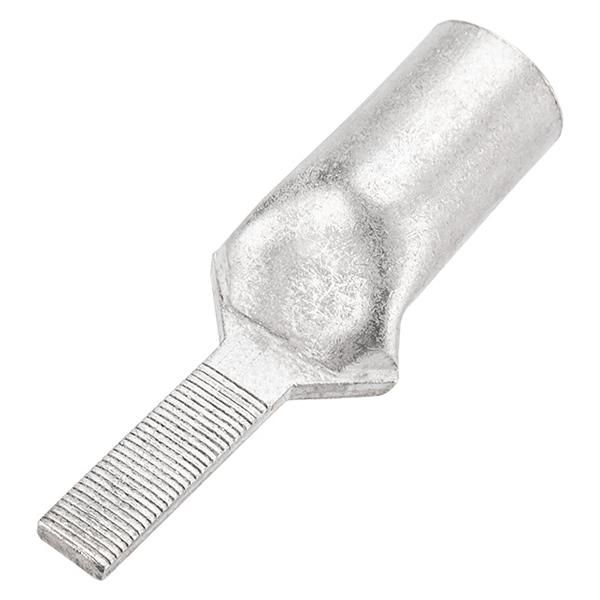

Наконечник кабельный штифтовой НШМЛ 25-7х15 опрес. (уп.25шт) TOKOV ELECTRIC TKE-NSML-25-7х15

Наконечник кабельный штифтовой НШМЛ 25-7х15 опрессовочный от TOKOV ELECTRIC предназначен для надёжного соединения медных многожильных проводов сечением 25 мм2 с штифтовыми клеммами. Артикул tke-nsml-25-7х15 используется там, где важна прочность контакта и устойчивость к окислению.

Назначение и область применения

Этот наконечник применяется для создания разъёмных или постоянных электрических соединений между кабелем и оборудованием с штифтовыми клеммами. Подходит для силовых цепей, распределительных щитов, частотных преобразователей, сварочного оборудования и других устройств с высокими токовыми нагрузками. Особенно эффективен в условиях повышенной влажности или колебаний температур благодаря защите от коррозии.

Технические характеристики

• Номинальное сечение кабеля: 25 кв.мм - рассчитан на провода из меди с таким же поперечным сечением;
• Форма контактной площадки: плоский штырь - обеспечивает плотный контакт с прямоугольными или круглыми клеммами;
• Длина втулки: длинная - позволяет равномерно распределить усилие при опрессовке и увеличивает механическую прочность соединения;
• Защитное покрытие: лужёная оловом - предотвращает окисление меди, снижает переходное сопротивление, продлевает срок службы;
• Максимальный рабочий ток: 115 А - соответствует требованиям для средних и крупных промышленных систем;
• Совместим с многопроволочными проводниками - идеально подходит для гибких кабелей;
• Совместим с круглыми проводами - можно использовать даже при отсутствии специальных плоских жил.

Совместимость и монтаж

Наконечник НШМЛ 25-7х15 опрессовочный требует использования специального пресс-клещей с матрицей для штифтовых наконечников. Кабель необходимо зачистить на длину втулки - около 15 мм. После вставки провода выполняется однократная опрессовка вдоль всей втулки. Убедитесь, что диаметр кабеля соответствует заявленному сечению 25 мм2 - перегрузка или недостаточное сечение снижают надёжность соединения. Штыревая часть имеет стандартную ширину, совместимую с большинством промышленных клеммных блоков.

Безопасность и стандарты

Изделие соответствует общепринятым нормам для промышленных электроустановок. Лужёное покрытие повышает безопасность при работе в условиях влажности и химически активной среды. Применение наконечника исключает риск ослабления контакта при вибрации - это важно для оборудования на движущихся участках.

Преимущества

• Увеличенная длина втулки обеспечивает более качественную опрессовку и меньший риск выскальзывания провода;
• Оловянное покрытие снижает вероятность нагрева контакта из-за окисления;
• Работает с гибкими многопроволочными проводами без потери качества соединения;
• Стандартная форма штыря делает его универсальным для множества типов клемм;
• Высокая допустимая токовая нагрузка (115 А) позволяет применять его в мощных цепях без риска перегрева.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке;
• Не рекомендуется для использования в цепях переменного тока выше 1000 В - требуется проверка изоляционной способности клеммы;
• Не подходит для алюминиевых проводов - материал наконечника рассчитан только на медь;
• Требуется точное соблюдение сечения кабеля - использование с проводом меньше 25 мм2 может вызвать перегрев, больше - затруднит установку.

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щитовой;
• Соединение фазного провода с клеммой частотного преобразователя;
• Запитка двигателя на конвейере через клеммную колодку;
• Присоединение заземляющего проводника к шине заземления в промышленном корпусе.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля - используйте штангенциркуль для контроля диаметра;
• Выбирайте пресс-клещи с матрицей, специально помеченной для НШМЛ 25 мм2 - некорректный инструмент деформирует наконечник;
• После опрессовки слегка потяните провод - он не должен выскакивать из втулки;
• При использовании в агрессивной среде (например, на заводе с химикатами) дополнительно смазывайте контактную площадку антикоррозийной пастой;
• Артикул tke-nsml-25-7х15 часто заменяет аналоги с другими брендами - убедитесь, что штырь совпадает по размеру с вашей клеммой.
