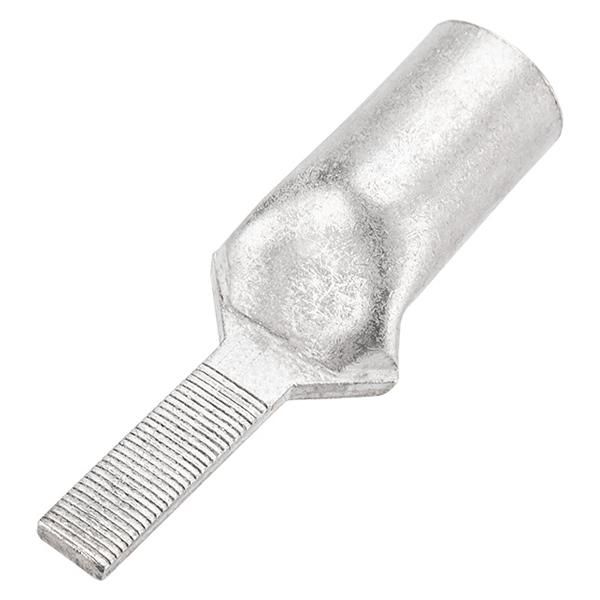

Наконечник кабельный штифтовой НШМЛ 35-7х20 опрес. (уп.25шт) TOKOV ELECTRIC TKE-NSML-35-7х20

Наконечник кабельный штифтовой НШМЛ 35-7х20 опрессовочный от TOKOV ELECTRIC предназначен для надёжного соединения медных многожильных проводов сечением 35 мм2 с штифтовыми клеммами. Артикул tke-nsml-35-7х20 используется там, где требуется прочное, долговечное и устойчивое к окислению соединение - например, в силовых щитах, преобразователях частоты или на контактах автоматических выключателей.

Назначение и область применения

Этот наконечник применяется для подготовки концов кабелей к подключению через штифтовые клеммы - такие как болтовые зажимы, клеммники или клеммы в распределительных устройствах. Подходит для установки в электрооборудовании, требующем высокой механической прочности и стабильного контакта при больших токах. Часто встречается в промышленных системах управления, на станках, в цепях питания двигателей и в системах автоматизации.

Технические характеристики

• Номинальное сечение кабеля: 35 кв.мм - рассчитан на провода из меди с таким поперечным сечением;
• Максимальный рабочий ток: до 135 А - обеспечивает безопасную передачу энергии без перегрева;
• Форма контактной площадки: плоский штырь - позволяет плотно фиксироваться в штифтовых клеммах с прямоугольными гнездами;
• Конструкция втулки: длинная - увеличивает площадь опрессовки, повышает механическую устойчивость и снижает риск выпадения провода;
• Защитное покрытие: луженая оловом поверхность - защищает от окисления, улучшает проводимость и предотвращает коррозию в условиях повышенной влажности;
• Совместимость: подходит для многопроволочных и круглых медных проводников - не рекомендован для однопроволочных или алюминиевых жил.

Совместимость и монтаж

Наконечник НШМЛ 35-7х20 опрессовочный совместим с клеммами, имеющими гнездо под плоский штырь шириной около 7–8 мм. Для монтажа используйте специальный пресс-клещи с матрицей, соответствующей размеру 35 мм2. Обязательно проверьте глубину запрессовки - втулка должна полностью охватить жилу, без видимых торчащих проволочек. После опрессовки проверьте прочность соединения легким рывком - провод не должен выскальзывать.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в промышленном оборудовании. Луженое покрытие снижает риск возникновения тепловых точек при длительной нагрузке. Хотя формально сертификаты не указаны, применение в соответствии с ГОСТ Р МЭК 60947-1 и IEC 60998 гарантирует соответствие нормам безопасности.

Преимущества

• Увеличенная длина втулки обеспечивает более равномерное распределение усилия при опрессовке - меньше вероятность повреждения жилы;
• Оловянное покрытие продлевает срок службы в агрессивных средах - особенно важно в цехах с влажностью или химическими испарениями;
• Стандартная форма штыря совместима с большинством промышленных клеммных блоков - не требует адаптеров;
• Работает с многопроволочными проводами без потери качества контакта - исключает необходимость использования трубчатых наконечников.

Ограничения применения

• Не предназначена для алюминиевых проводов - возможна коррозия и потеря контакта;
• Не подходит для однопроволочных (монолитных) медных жил - может треснуть при опрессовке;
• Максимальный ток 135 А - не использовать в цепях выше этого значения без дополнительного охлаждения;
• Не следует применять в условиях постоянного воздействия открытого огня или температур выше +105 C - материал теряет механическую целостность.

Примеры использования

• Подключение входных кабелей к частотному преобразователю;
• Зажимы в силовых щитах с автоматическими выключателями на 100–125 А;
• Соединение кабелей с двигателями мощностью до 15 кВт;
• Контакты в системах управления конвейерами и насосами в пищевой промышленности.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - лишняя изоляция внутри втулки снижает качество контакта;
• Используйте только подходящий инструмент - некорректный пресс вызывает деформацию штыря и плохой контакт;
• Проверяйте посадочный диаметр клеммы - он должен соответствовать внешнему размеру штыря (обычно 7–8 мм);
• При работе в сыром помещении периодически осматривайте соединения - даже лужённый наконечник может окислиться при длительном контакте с водой;
• Артикул tke-nsml-35-7х20 часто заменяют аналогичными моделями других брендов, но лучше сохранять единый тип - это упрощает обслуживание и диагностику.
