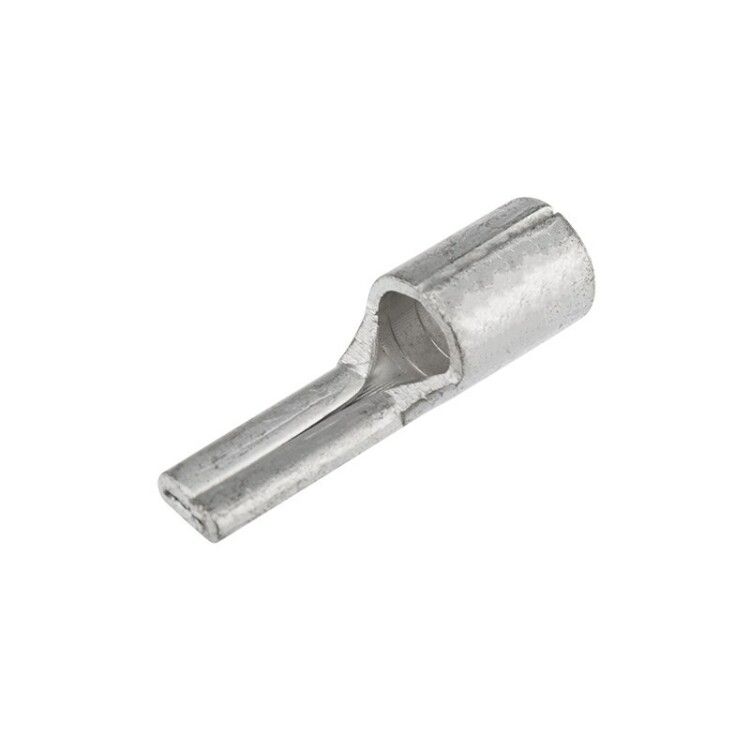

Наконечник штифтовой плоский кабельный (НШП) 35–20 | 08-1735 REXANT MEET

Наконечник штифтовой плоский кабельный (НШП) 35–20 от Rexant - это надёжный элемент для оконцевания многожильных медных кабелей сечением до 35 мм2, предназначенный для подключения к клеммам автоматов, контакторов и других устройств с узкими контактами. Артикулы etm08-1735 и 08-1735 соответствуют промышленным стандартам и подходят для профессионального монтажа.

Назначение и область применения

Наконечник штифтовой плоский кабельный (НШП) 35–20 применяется для создания долговечного и безопасного соединения между медным кабелем и электрическим оборудованием. Подходит для подключения к клеммам автоматических выключателей, рубильников, контакторов, распределительных щитов и другим устройствам с узкими, плоскими контактами. Часто используется в промышленных системах управления, на конвейерах, в силовых цепях станков и оборудования с частыми включениями/выключениями.

Технические характеристики

• Тип: Штифтовой плоский наконечник (НШП)
• Сечение кабеля: 35 мм2
• Диаметр отверстия штифта: 6,6 мм
• Максимальный рабочий ток: 135 А
• Материал: Электротехническая медь
• Покрытие: Лужёное (олово-висмутовое) - защищает от окисления и повышает проводимость
• Форма гильзы: Короткая - компактная конструкция для плотного монтажа
• Способ монтажа: Опрессовка
• Совместимость: Только с многопроволочными (мягкими) проводниками
• Диапазон сечений жил: 2–9 мм2 - указывает на совместимость с меньшими сечениями, чем заявленное 35 мм2; см. раздел “Ограничения”

Совместимость и монтаж

Наконечник штифтовой плоский кабельный (НШП) 35–20 монтируется исключительно методом опрессовки. Для этого используются пресс-клещи с матрицами, рассчитанными на данный тип наконечника. Рекомендованы модели: HT-301 H (арт. 12-3014, 12-3014-4), HT-301 N (арт. 12-3116), HT-301 W (арт. 12-3021, 12-3021-4). Обжим выполняется через изоляционную втулку - она остаётся на месте после монтажа, обеспечивая защиту от случайного касания.

Убедитесь, что диаметр отверстия 6,6 мм соответствует размеру клеммы устройства. Недостаточно точное соответствие может вызвать перегрев или плохой контакт.

Безопасность и стандарты

Изделие изготовлено из меди, соответствующей требованиям ГОСТ 859 и IEC 60228. Лужёное покрытие снижает риск электрохимической коррозии, особенно в условиях повышенной влажности. Применение рекомендовано в соответствии с ПУЭ и нормами безопасности для электромонтажных работ. Материал не содержит свинца и соответствует RoHS.

Преимущества

• Рельефные насечки на штифте обеспечивают механическую фиксацию в клемме - предотвращает самопроизвольное выпадение даже при вибрации
• Монолитная сварная зона у основания штифта усиливает место перехода от гильзы к контакту - снижает риск разрушения при нагрузках
• Лужёное покрытие сохраняет низкое сопротивление контакта на протяжении всего срока службы
• Короткая форма гильзы позволяет экономить пространство в плотно укомплектованных щитах
• Одна модель поддерживает работу с кабелями от 2 до 9 мм2 - удобно для запаса и универсального использования

Ограничения применения

Наконечник штифтовой плоский кабельный (НШП) 35–20 нельзя применять с однопроволочными (монолитными) проводами - они не выдерживают деформации при опрессовке и могут сломаться. Также он не предназначен для работы с токами выше 135 А - превышение может привести к перегреву и выходу из строя. Указанный диапазон сечений 2–9 мм2 - это допустимый диапазон для жил внутри гильзы, а не для всей системы. Кабель 35 мм2 требует именно такого наконечника, но внутренняя гильза рассчитана на более тонкие жилы - значит, кабель должен быть многопроволочным и правильно подготовлен перед монтажом. Не используйте с клеммами диаметром менее 6,6 мм - возможен неплотный контакт.

Примеры использования

• Подключение мощного автомата в распределительном щите промышленного объекта
• Соединение кабеля питания с контактором на конвейерной линии
• Завершение фазного провода в частотном преобразователе
• Монтаж в щитах с ограниченным пространством, где важна компактность штифта

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не больше, не меньше
• Не используйте обычные клещи - нужен пресс с правильной матрицей (HT-301 H/N/W)
• Проверьте глубину входа штифта в клемму - он должен войти полностью, без люфта
• Если кабель имеет сечение близкое к 9 мм2, убедитесь, что все проволочки равномерно вошли в гильзу - не допускайте «выступающих» жил
• Храните наконечники в сухом помещении - хотя покрытие защищено, длительное воздействие влаги может снизить срок службы
