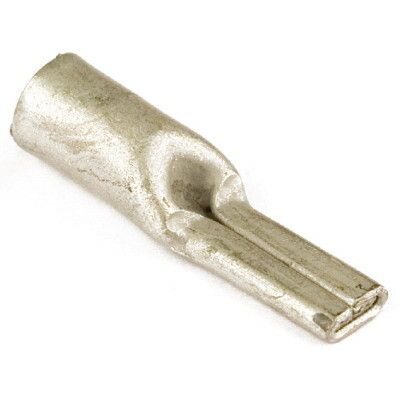

Наконечник штыревой плоский НШП Quadro 35 мм², 9х18 мм, М18 DKC 2G1

Наконечник штыревой плоский 35 кв.мм 9х18 мм (НШП) от DKC - это неизолированный силовой наконечник для надежного соединения медных или алюминиевых проводников с клеммами и шинами. Артикул 2g1 и серия Quadro обеспечивают соответствие промышленным требованиям к качеству и долговечности.

Назначение и область применения

Наконечник штыревой плоский 35 кв.мм 9х18 мм (НШП) используется для оконцевания зачищенных проводов перед их подключением к болтовым соединениям. Подходит для работы с токоведущими частями распределительных щитов, силовых установок, оборудования на производствах и в энергетике. Применяется там, где требуется высокая механическая прочность и стабильный электрический контакт.

Технические характеристики

• Поперечное сечение: 35 мм2 - рассчитан на токовые нагрузки до 140 А (при температуре +30C, согласно ГОСТ)
• Форма контакта: штыревая - обеспечивает плотную фиксацию в клеммах с отверстием под болт M18
• Размер болта: М18 - совместим с болтами диаметром 18 мм
• Материал: электротехническая медь - высокая проводимость и термостойкость
• Покрытие: лужёное (с применением висмута) - снижает окисление, улучшает контакт и продлевает срок службы
• Угол соединения: прямолинейный - удобен для компактной сборки в ограниченном пространстве
• Тип изделия: наконечник кабельный неизолированный - требует дополнительной изоляции после монтажа
• Цвет изоляции: серый - указывает на тип материала, но сам наконечник не имеет изоляционной оболочки

Совместимость и монтаж

Наконечник штыревой плоский 35 кв.мм 9х18 мм (НШП) совместим с любыми проводниками, соответствующими сечению 35 мм2: одножильными, многопроволочными, эмалированными и даже немного деформированными. Для монтажа:

• Зачистите провод на длину, равную глубине втулки (не менее 20 мм)
• Используйте специальный пресс-клещи с матрицей для наконечников типа НШП
• Не используйте обычные клещи - это повредит форму втулки и снизит контакт
• Проверьте, чтобы провод полностью вошел в втулку - свободный конец вызывает перегрев
• Затягивайте болт усилием 60–80 Нм - выше допустимого возможна деформация металла

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 7385 и IEC 60947-7-1. Лужёное покрытие соответствует нормам по антикоррозийной защите. Не содержит свинца и других запрещённых веществ. Соответствует экологическим стандартам RoHS.

Преимущества

• Высокая пластичность благодаря отжигу меди - позволяет легко принимать форму провода без трещин
• Точная геометрия втулки - не требует предварительного формирования жилы, экономит время монтажа
• Лужёное покрытие - снижает переходное сопротивление, особенно важно при переменных нагрузках
• Стандартные размеры - гарантирует совместимость с большинством промышленных клемм и шин

Ограничения применения

• Не предназначена для использования в условиях постоянного воздействия воды или агрессивных сред - требуется дополнительная герметизация
• Не рекомендуется для многократных демонтажей - лужёный слой стирается, снижается надёжность контакта
• Не подходит для проводов меньшим сечением - риск перегрева и оплавления
• Не изолирован - обязательна установка термоусадки или изолирующих колпачков после монтажа

Примеры использования

• Подключение мощных двигателей к частотному преобразователю
• Присоединение к шинам в распределительных щитах 400 В
• Соединение заземляющего проводника в цепях защиты
• Электрооборудование на заводах, конвейерах, насосных станциях

Практические советы

• Перед монтажом проверьте диаметр отверстия в клемме - он должен точно соответствовать М18
• Если провод алюминиевый - обязательно используйте антиоксидантную пасту перед установкой
• Не затягивайте болт слишком сильно - это может расколоть втулку или выдавить медь
• Для контроля качества соединения после монтажа измерьте температуру контакта под нагрузкой - она не должна превышать +70C
• Артикул 2g1 и продукт серии Quadro имеют одинаковое качество - можно использовать взаимозаменяемо
