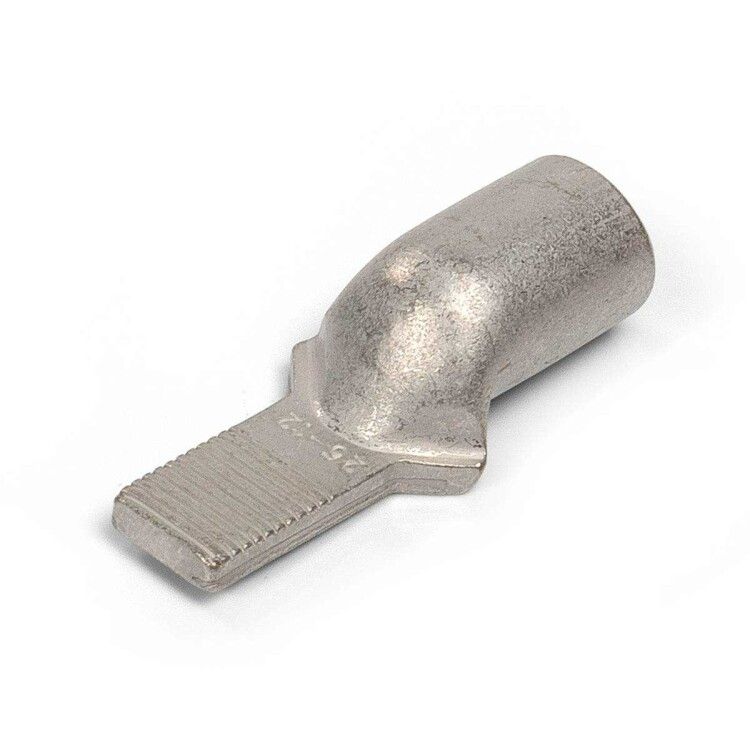

Наконечник кабельный штифтовой НШМЛ 35-16 медный луженый - 87464 КВТ

Наконечник кабельный штифтовой НШМЛ 35-16 (100 штук в упаковке) КВТ предназначен для надёжного оконцевания медных кабелей сечением 35 мм2 с последующим подключением к клеммам оборудования. Благодаря лужёному контакту и компактной форме он идеально подходит для установки в устройствах с узкими клеммными колодками, особенно там, где важна долговечность соединения.

Назначение и область применения

Наконечник кабельный штифтовой НШМЛ 35-16 (100 штук в упаковке) КВТ используется для оконцевания многожильных медных проводников перед подключением к электрическим аппаратам. Подходит для работы с автоматическими выключателями, контакторами, рубильниками и другими устройствами, имеющими узкие штифтовые клеммы. Применяется в распределительных щитах, на производстве, в системах управления и энергообеспечении.

Технические характеристики

• Номинальное сечение провода: 35 мм2
• Форма контактной площадки: штыревая - обеспечивает плотную посадку в штифтовых клеммах
• Материал: рафинированная медь марки М1 - высокая электропроводность и механическая прочность
• Защитное покрытие: олово-висмутовое лужение - защищает от окисления, повышает срок службы в условиях повышенной влажности (климатическое исполнение Т2)
• Угол соединения: прямой - удобен для компактной сборки и минимизации нагрузки на кабель
• Исполнение фланца: узкое - позволяет использовать в местах с ограниченным пространством между клеммами
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости - подходит как для жёстких, так и для гибких многожильных проводов
• Рабочее напряжение: до 1 кВ
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный штифтовой НШМЛ 35-16 (100 штук в упаковке) КВТ требует опрессовки специальными матрицами. Для получения качественного соединения рекомендуется использовать гидравлические прессы КВТ с набором матриц, соответствующих серии НШМЛ. Диаметр трубной части рассчитан под опрессовку жил всех трёх классов гибкости - это исключает необходимость замены наконечника при использовании разных типов проводов. Перед монтажом необходимо зачистить изоляцию на длину, равную глубине трубки наконечника, и проверить соответствие сечения провода указанному значению - 35 мм2.

Безопасность и стандарты

Произведён в соответствии с требованиями к электрооборудованию для промышленного применения. Лужёное покрытие соответствует стандарту на климатическое исполнение Т2 - устойчиво к воздействию влаги и коррозии в помещениях с нормальной и повышенной влажностью. Рабочее напряжение до 1 кВ соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-1 для коммутационных устройств.

Преимущества

• Высокая надёжность соединения благодаря точной форме штыря и однородному материалу
• Стойкость к окислению - лужение предотвращает потерю проводимости при длительной эксплуатации
• Узкий фланец снижает риск перегрузки соседних клемм при плотном расположении
• Совместимость с несколькими классами гибкости проводов - универсальное решение для разных типов кабелей
• Упаковка по 100 штук - экономична для крупных проектов и массового монтажа

Ограничения применения

• Не предназначена для использования с алюминиевыми проводами - возможен химический контакт и коррозия
• Не рекомендуется применять в условиях постоянного погружения в воду или агрессивных средах - хотя лужение защищает от влаги, не является герметичным решением
• Требуется обязательная опрессовка - использование без пресса или с неквалифицированным инструментом приведёт к плохому контакту и нагреву
• Не подходит для клемм с шагом более чем 12–15 мм - из-за узкой формы фланца возможен зазор

Примеры использования

• Подключение силовых кабелей к входным автоматическим выключателям в распределительных щитах
• Соединение проводов с выходными клеммами частотных преобразователей и пускателей
• Монтаж в цепях управления станков, конвейеров и других промышленных механизмов
• Замена старых наконечников при модернизации электрощитов с сохранением существующего оборудования

Практические советы

• Перед опрессовкой обязательно используйте пресс с подходящей матрицей - для серии НШМЛ требуется именно шестигранная форма, обеспечивающая равномерное давление
• Проверьте, что сечение провода точно соответствует 35 мм2 - меньшее сечение вызовет люфт, большее - невозможность заправки
• При работе с гибкими проводами (класс 3) слегка скрутите жилы перед вставкой - это предотвратит выпадение отдельных проволочек
• Храните наконечники в сухом месте - даже с лужением они чувствительны к длительному воздействию солевых паров и кислот
• При монтаже в плотных щитах ориентируйте штырь в сторону свободного пространства - это упростит дальнейший доступ к клемме
