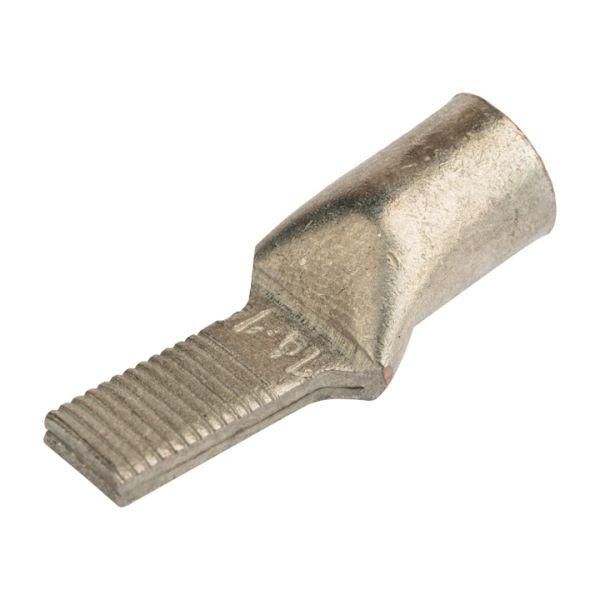

Наконечник штифтовой НШМЛ 35-7х20 медный луженый | Б0062660 ЭРА

Наконечник штифтовой НШМЛ 35-7х20 медный луженый - это элемент для надёжного оконцевания многопроволочных медных проводов сечением до 35 мм2. Применяется там, где требуется подключение к узким клеммам автоматов, контакторов или другого оборудования. Бренд ЭРА предлагает этот наконечник как часть проверенной линейки изделий для силовой электромонтажной практики.

Назначение и область применения

Наконечник штифтовой НШМЛ 35-7х20 медный луженый предназначен для оконцевания круглых многопроволочных медных жил. Он позволяет подключить толстый провод к клемме с малой шириной - например, на автоматах, тепловых реле, контакторах или распределительных щитах. Без такого наконечника невозможно обеспечить плотный и долговечный контакт при большом сечении жилы.

Технические характеристики

• Номинальное сечение провода: 35 мм2
• Материал: медь марки М1
• Форма контактной площадки: штыревая (штифт)
• Длина штифта: 20 мм
• Диаметр штифта: 7 мм
• Защитное покрытие: лужённое с добавками олова и висмута
• Тип проводника: многопроволочный / круглый
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник штифтовой НШМЛ 35-7х20 медный луженый совместим с клеммами, рассчитанными на штифт диаметром 7 мм. Обязательно используйте специализированный обжимной инструмент с матрицей для штифтовых наконечников - обычные клещи или плоскогубцы недопустимы. Неправильная обжимка снижает механическую прочность и увеличивает переходное сопротивление. После обжима проверьте герметичность соединения: металл должен плотно охватывать все проволочки без зазоров.

Безопасность и стандарты

Изделие соответствует требованиям к климатическому исполнению Т2 - устойчиво к повышенной влажности и температурным колебаниям в закрытых помещениях. Лужёное покрытие предотвращает окисление меди, что важно для длительной работы в условиях средней запылённости. Соответствие нормам безопасности достигается за счёт высокой проводимости меди и качественного покрытия, обеспечивающего стабильный контакт даже после многократных циклов нагрева.

Преимущества

• Высокая электропроводность благодаря материалу - меди М1
• Улучшенная антикоррозийная защита за счёт лужения с легирующими добавками
• Стандартные габариты штифта (Ø7×20 мм) позволяют использовать в большинстве промышленных аппаратов
• Поддерживает работу при нагрузках до 35 мм2 без перегрева
• Не требует дополнительной смазки или защиты при установке в контролируемых условиях

Ограничения применения

• Не предназначены для однопроволочных (монолитных) жил - возможна трещина в оплетке при обжиме
• Не подходят для внешних установок без дополнительной защиты корпуса - хотя лужение устойчиво к влаге, но не является IP-защитой
• Запрещено применять при напряжении выше 1 кВ - риск пробоя между штифтом и корпусом устройства
• Не рекомендованы для частых демонтажей - многократные вставки снижают надёжность фиксации в клемме

Примеры использования

• Подключение входных кабелей к автоматическим выключателям серии АЕ2048, ABB S200, IEK VA47-29
• Присоединение мощных проводов к выходным клеммам частотных преобразователей
• Обеспечение надёжного контакта в распределительных щитах промышленных станков и конвейеров
• Монтаж в системах управления насосами, компрессорами и вентиляционными установками

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри вызывает плохой контакт
• Выбирайте обжимной инструмент с регулировкой усилия - для 35 мм2 требуется значительное давление
• Проверяйте посадочный диаметр клеммы перед покупкой: штифт Ø7 мм должен свободно входить, но не болтаться
• Не используйте наконечник с повреждённым лужением - даже микроскопические трещины могут стать точкой коррозии
• Для удобства хранения и транспортировки сохраняйте наконечник в оригинальной упаковке - он легко деформируется при механическом воздействии
