Наконечник штыревой плоский 25 мм.кв. 7х15.5мм. | 2F1 DKC ДКС

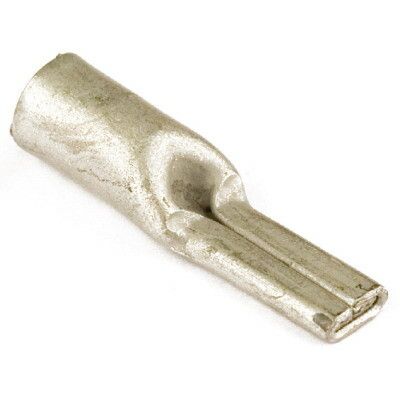

Наконечник штыревой плоский 25 кв.мм 7х15,5 мм (НШП) от DKC - неизолированный силовой наконечник для надёжного соединения многожильных медных проводников с клеммами и шинами. Артикул 2f1 и *2f1 подходят для промышленной автоматизации, распределительных щитов и силовых цепей.

Назначение и область применения

Наконечник штыревой плоский 25 кв.мм 7х15,5 мм (НШП) используется для оконцевания зачищенных многожильных проводов перед подключением к болтовым соединениям. Применяется там, где требуется высокая механическая прочность и низкое переходное сопротивление: в силовых щитах, на шинах постоянного тока, у контакторов, автоматических выключателей и преобразователей частоты. Подходит для медных и алюминиевых проводников сечением до 25 мм2.

Технические характеристики

• Поперечное сечение: 25 мм2
• Форма контактной площадки: штыревая, прямоугольная, размер 16 мм
• Размеры втулки: 7×15,5 мм (длина × ширина)
• Материал: электротехническая медь
• Покрытие: лужёное (с применением висмута)
• Тип проводника: многожильный
• Угол соединения: прямолинейный
• Тип изделия: наконечник кабельный, неизолированный

Совместимость и монтаж

Наконечник штыревой плоский 25 кв.мм 7х15,5 мм (НШП) совместим с болтами M8–M10, которые соответствуют стандартному шагу клеммных колодок. Для установки используйте пресс-клещи с матрицей для штыревых наконечников. Не требует предварительного формирования жил - благодаря точной геометрии втулки и мягкости отожжённой меди, провод легко вставляется и фиксируется без деформации. Убедитесь, что зачистка провода равна глубине втулки (около 15,5 мм).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7395 и IEC 60947-7-1 для силовых соединений. Лужёное покрытие снижает риск окисления и повышает долговечность в условиях повышенной влажности. Не применяйте в средах с агрессивными химическими веществами - даже лужение не обеспечивает полную химическую стойкость.

Преимущества

• Высокая проводимость за счёт чистой меди и лужёного покрытия
• Отжиг меди делает наконечник пластичным - удобен при монтаже в ограниченном пространстве
• Точная форма втулки исключает необходимость формовки жилы, экономит время
• Стандартные размеры обеспечивают совместимость с большинством клеммных систем
• Лужение защищает от коррозии внутри и снаружи - особенно важно в промышленных условиях

Ограничения применения

• Не предназначена для одножильных проводов - возможен перегрев и плохой контакт
• Не рекомендуется использовать в условиях постоянного воздействия солёной воды или кислотных паров
• Запрещено применять с проводами сечением более 25 мм2 - риск перегрева и разрушения соединения
• Не имеет изоляции - требует дополнительной защиты (термоусадка, трубки, корпус) при открытой прокладке

Примеры использования

• Подключение выходных кабелей частотного преобразователя к шине постоянного тока
• Соединение медных жил вводного автомата в распределительном щите
• Присоединение заземляющего проводника к шине PE в промышленном оборудовании
• Обвязка силовых контакторов в конвейерных линиях

Практические советы

• Перед монтажом проверьте соответствие диаметра болта и размера штыря - 16 мм контактной площадки рассчитана на M8–M10
• Используйте пресс-клещи с регулировкой усилия; недостаточно плотное обжатие вызывает нагрев, слишком большое - раздавливание втулки
• Проверяйте качество обжатия: после монтажа попробуйте потянуть провод - он не должен выскальзывать
• Для алюминиевых проводов обязательно используйте антиоксидантную пасту - медь и алюминий образуют гальваническую пару
• Артикулы 2f1 и *2f1 - одинаковые по параметрам, различаются лишь партией производства. Оба совместимы с сериями Quadro и другими продуктами DKC
