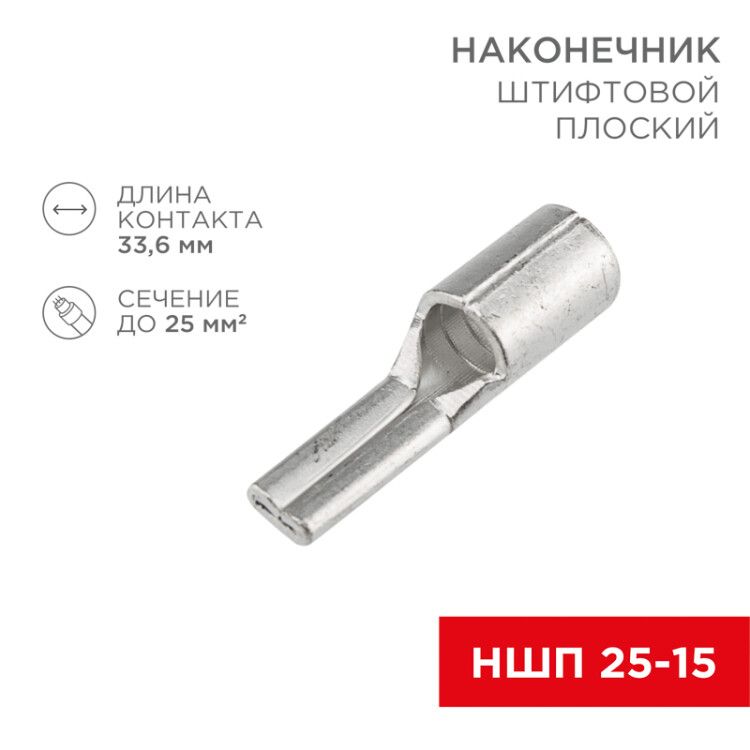

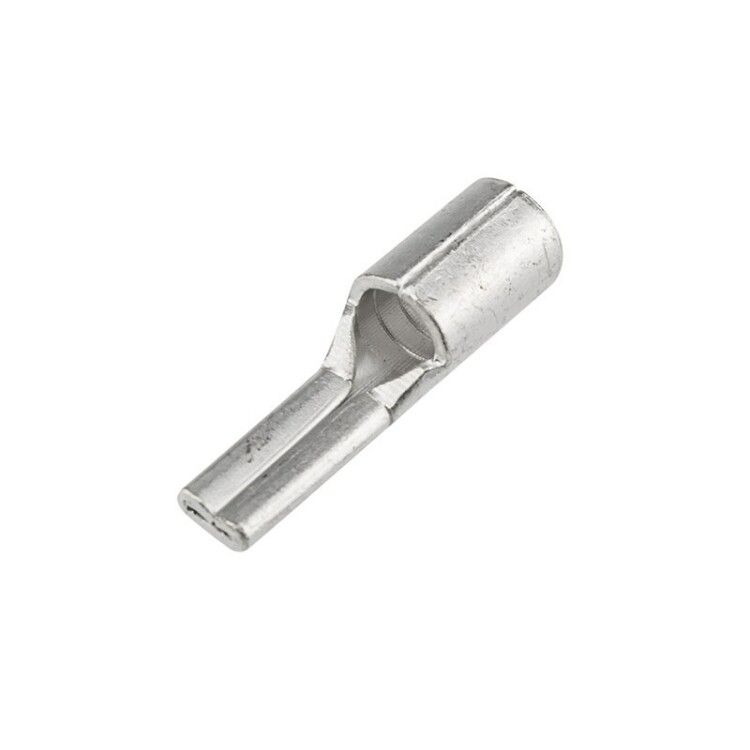

Наконечник штифтовой плоский кабельный (НШП) 25–15 | 08-1730 REXANT MEET

Наконечник штифтовой плоский кабельный (НШП) 25-15 от Rexant предназначен для надёжного оконцевания медных многожильных кабелей сечением до 25 мм2 методом опрессовки. Артикулы etm08-1730 и 08-1730 обеспечивают устойчивый контакт с клеммами автоматических выключателей и других компактных электроустройств, где важна точная посадка плоского штыря.

Назначение и область применения

Наконечник штифтовой плоский кабельный (НШП) 25-15 применяется для создания долговечного электрического контакта между кабелем и зажимами оборудования. Подходит для подключения к клеммам автоматических выключателей, контакторов, рубильников, распределительных щитов и другим устройствам с узкими контактными площадками. Особенно эффективен там, где требуется плотная фиксация и минимизация зазора - например, в промышленном оборудовании, системах управления и силовой электронике.

Технические характеристики

• Номинальное сечение кабеля: 25 мм2
• Диаметр отверстия штыря: 5,6 мм
• Форма контактной части: плоский штырь с рельефными насечками
• Материал: электротехническая медь
• Покрытие: лужёное (олово-висмутовое), защищает от окисления
• Максимальный допустимый ток: 115 А
• Способ монтажа: опрессовка
• Гильза: короткая форма
• Совместимость с AWG: 3–9
• Подходит для многопроволочных проводников: да

Совместимость и монтаж

Наконечник штифтовой плоский кабельный (НШП) 25-15 монтируется исключительно методом опрессовки. Для качественного обжима используйте пресс-клещи, совместимые с формой и размером этого наконечника:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не используйте обычные клещи или инструменты для других типов наконечников - это снижает надёжность соединения. Обжим выполняется поверх изоляции кабеля, чтобы сохранить её целостность и предотвратить повреждение жил.

Особенности конструкции

Конструкция НШП 25-15 включает два ключевых элемента, повышающих надёжность:

• Рельефные насечки на плоском штыре - усиливают механическую фиксацию в клемме, препятствуя проскальзыванию даже при вибрациях.
• Сварной шов в области перехода к гильзе - создаёт монолитную структуру, исключающую расслоение при опрессовке и увеличивающий срок службы соединения.

Преимущества

• Высокая проводимость благодаря материалу - электротехнической меди.
• Устойчивость к коррозии - лужёное покрытие защищает от влаги, перепадов температур и агрессивной среды.
• Один типоразмер поддерживает работу с несколькими сечениями кабеля - удобство при заменах и запасах.
• Короткая гильза позволяет использовать наконечник в пространственно ограниченных местах.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводников - возможен риск разрушения жилы при опрессовке.
• Не подходят для работы с алюминиевыми кабелями - требуются специальные наконечники из алюминия или биметаллические.
• Максимальный ток 115 А - не следует применять в цепях с длительным превышением этой нагрузки.
• Изоляция не является защитной - наконечник не изолирует открытые части, поэтому после установки необходимо соблюдать требования безопасности по изоляции всей сборки.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах промышленных объектов.
• Соединение силовых кабелей с клеммами частотных преобразователей и пускателей.
• Монтаж в системах конвейеров, станках ЧПУ и другом оборудовании с компактными клеммными колодками.

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля - 25 мм2 соответствует AWG 3–9, но реальный диаметр жилы должен точно попадать в диапазон, указанный производителем.
• При использовании пресс-клещей HT-301 убедитесь, что матрица правильно подобрана под форму штыря - неверный инструмент вызывает деформацию и плохой контакт.
• После монтажа проверьте прочность соединения легким растяжением - если жила вытягивается, значит, опрессовка выполнена некачественно.
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может снизить проводимость.
