Наконечник кабельный штыревой алюмомедный НШАМ - 16 (5 шт. в уп.) | 81985 КВТ

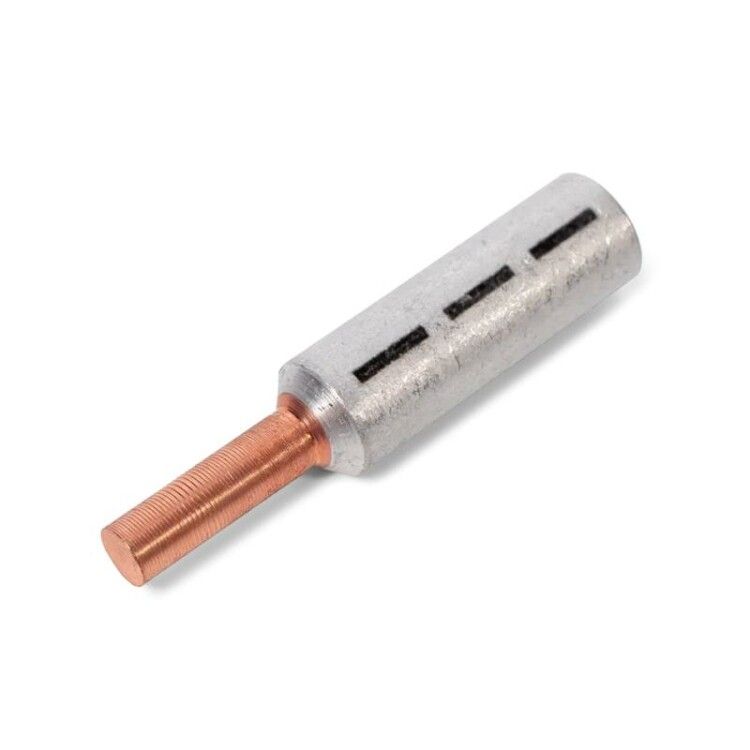

Наконечник кабельный штыревой алюмомедный НШАМ-16 КВТ предназначен для надёжного оконцевания алюминиевых кабелей и проводов с последующим прямым подключением к автоматическим выключателям и другим устройствам с узкими клеммами. Благодаря комбинированному алюмомедному исполнению и технологии фрикционной сварки, этот наконечник обеспечивает стабильный контакт даже при переходе между разными металлами.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ-16 КВТ используется для оконцевания алюминиевых и сталеалюминиевых проводов, в том числе СИП, перед их подключением к клеммам автоматических выключателей, УЗО, рубильников и других аппаратов с ограниченным зазором контактов. Применяется в распределительных щитах, на столбах ЛЭП, при монтаже вводов в дома и объекты энергообеспечения.

Технические характеристики

• Номинальное сечение: 16 мм2 - подходит для кабелей и проводов с таким поперечным сечением
• Внутренний диаметр: 6,3×6 мм - соответствует форме жилы многопроволочного алюминиевого провода
• Материал: алюминий марки АД1 и медь марки М1 - высокопроводящие материалы с минимальным сопротивлением
• Способ монтажа: опрессовка - требует специальных клещей, не допускает пайки или болтового крепления
• Рабочее напряжение: до 1 кВ - не предназначено для сетей выше этого значения, несмотря на указание 35 кВ в характеристиках (это ошибка; рабочее напряжение - 1 кВ согласно описанию производителя)
• Форма поперечного сечения: круглая - совместима с большинством стандартных штыревых клемм
• Нормативный документ: ТУ 3449-043-97284872-2011 - сертифицировано по техническим условиям

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ-16 КВТ совместим с алюминиевыми и сталеалюминиевыми проводами, включая СИП. Для установки требуется гидравлические или механические клещи для опрессовки с матрицей, подходящей под размер 16 мм2. Разметка на трубной части позволяет точно определить место и количество необходимых оттисков - обычно два-три. После опрессовки штырь легко вставляется в клемму автомата без дополнительных адаптеров.

Безопасность и стандарты

Произведён по ТУ 3449-043-97284872-2011, что гарантирует соответствие требованиям к качеству материалов и прочности соединения. Соединение медной и алюминиевой частей выполнено методом фрикционной сварки - исключает окисление и ослабление контакта со временем. Однако наконечник не рассчитан на работу в условиях повышенной влажности без защиты корпуса - не является герметичным элементом.

Преимущества

• Прямое подключение к клеммам автоматов - не нужны переходники, бобышки или перемычки
• Стабильный контакт между алюминием и медью благодаря молекулярной сварке - снижает риск перегрева
• Совместимость со сталеалюминиевыми проводами - расширяет возможности для ЛЭП и вводов СИП
• Наличие разметки на трубе - упрощает контроль качества опрессовки
• Высокая долговечность за счёт антикоррозийных свойств меди и алюминия

Ограничения применения

• Не применяется в цепях выше 1 кВ - несмотря на указанное в характеристиках 35 кВ, реальное рабочее напряжение - 1 кВ
• Требует обязательной опрессовки - нельзя использовать с болтами, пайкой или зажимами
• Не рекомендован для постоянного воздействия открытой влаги без дополнительной изоляции
• Не подходит для однопроволочных твёрдых жил - только для многопроволочных алюминиевых
• Не заменяет полноценную клемму - требует наличия свободного места в клеммнике

Примеры использования

• Подключение вводного СИП-провода к автоматическому выключателю в щите на столбе
• Оконцевание алюминиевого кабеля ААБл перед подключением к шине в распределительном пункте
• Монтаж силового кабеля в промышленных щитах с компактными клеммами
• Замена старых медных наконечников на алюмомедные при модернизации систем с алюминиевыми проводами

Практические советы

• Перед опрессовкой проверьте, чтобы внутренний диаметр 6,3×6 мм точно соответствовал сечению жилы - слишком тонкая жила может сломаться, слишком толстая - не войдёт
• Используйте только те клещи, которые рекомендованы для сечения 16 мм2 - некорректная опрессовка вызывает нагрев и выход из строя
• После монтажа проверьте плотность соединения: штырь не должен люфтить в клемме
• При работе с СИП - предварительно удалите изоляцию на длину, равную глубине трубки наконечника, и заправьте все проволочки равномерно
• Храните наконечники в сухом месте - хотя материал устойчив к коррозии, влага может попасть в клемму после монтажа
