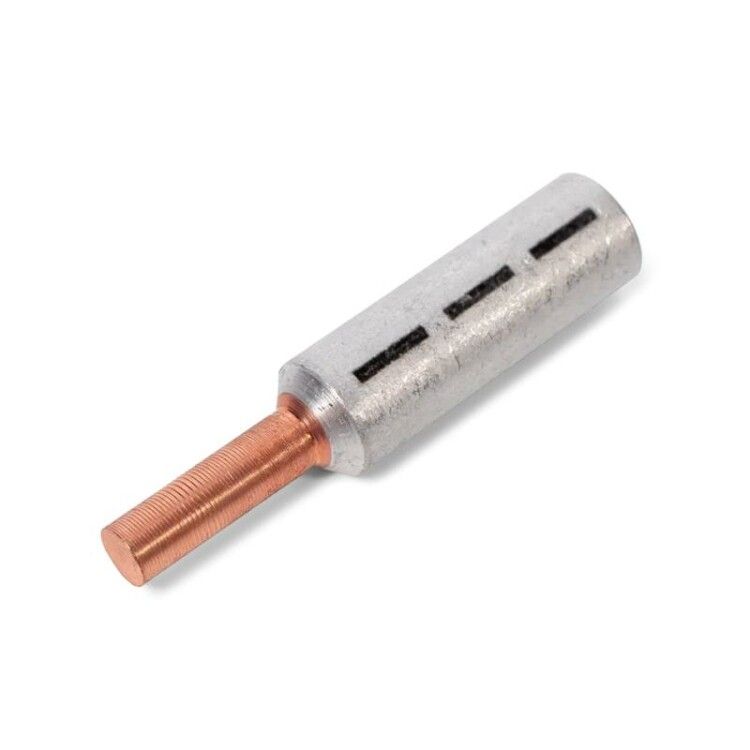

Наконечник кабельный штыревой алюмомедный НШАМ - 25 (5 шт. в уп.) | 81986 КВТ

Наконечник кабельный штыревой алюмомедный НШАМ-25 от КВТ предназначен для надёжного оконцевания алюминиевых и сталеалюминиевых кабелей сечением 25 мм2 с последующим прямым подключением к автоматическим выключателям и другим устройствам с узкими клеммами. Благодаря комбинированному материалу и технологии фрикционной сварки обеспечивает стабильный токовый контакт без переходных сопротивлений.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ-25 используется для оконцевания алюминиевых и сталеалюминиевых проводов и кабелей перед подключением к клеммам автоматических выключателей, УЗО, рубильников и других аппаратов с узкими контактными площадками. Особенно эффективен при работе с проводами СИП - позволяет выполнить прямое подключение без переходников, перемычек или дополнительных зажимов.

Технические характеристики

• Номинальное сечение: 25 мм2
• Номинальное напряжение: до 1 кВ (рабочее); указание 35 кВ в характеристиках некорректно - изделие не предназначено для высоковольтных сетей
• Материал: алюминий марки АД1 (тело наконечника), медь марки М1 (штырь)
• Форма поперечного сечения: круглая
• Внутренний диаметр: 7,4×6 мм (для захода жилы)
• Способ монтажа: опрессовка специальными клещами
• Нормативный документ: ТУ 3449-043-97284872-2011
• Подходит для сталеалюминиевого провода: да

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ-25 совместим с кабелями и проводами из алюминия и сталеалюминиевыми жилами сечением 25 мм2. Для монтажа требуется гидравлические или механические клещи с матрицей, соответствующей форме и размеру наконечника. Разметка на трубной части показывает точное положение и количество необходимых опрессовок - обычно две-три точки. После опрессовки штырь вставляется прямо в клемму автомата - никаких адаптеров не требуется.

Безопасность и стандарты

Изделие изготовлено в соответствии с ТУ 3449-043-97284872-2011 и прошло проверку на термическую и электрическую стойкость. Соединение алюминия и меди выполнено методом фрикционной сварки - исключает окисление и расслоение контакта даже при циклических нагрузках. Применяется в системах до 1 кВ, что соответствует требованиям ГОСТ Р 50030.2 и ПУЭ для распределительных щитов.

Преимущества

• Прямое подключение к клеммам автоматов - экономит место в щите и снижает риск плохого контакта
• Фрикционная сварка алюминия и меди гарантирует долговечный низкоомный контакт без коррозии
• Разметка на корпусе упрощает контроль качества опрессовки
• Совместимость со сталеалюминиевыми проводами СИП делает его универсальным решением для ЛЭП и вводов в дома
• Не требует дополнительных комплектующих - снижает стоимость и время установки

Ограничения применения

• Не применяется для медных кабелей - только для алюминиевых и сталеалюминиевых жил
• Напряжение выше 1 кВ недопустимо - несмотря на указанное в характеристиках 35 кВ, изделие не имеет изоляции и не сертифицировано для ВЛ
• Не подходит для многожильных мягких проводов - только для однопроволочных и многопроволочных жил с жесткой структурой
• Требуется обязательное использование правильных клещей для опрессовки; применение плоскогубцев или кусачек приведёт к выходу из строя

Примеры использования

• Подключение вводного кабеля СИП 25 мм2 к входному автомату в распределительном щите частного дома
• Оконцевание алюминиевой жилы от воздушной линии перед подключением к автоматическому выключателю в щитовой на даче
• Монтаж в промышленных щитах, где используются алюминиевые кабели и компактные клеммы на модульных аппаратах

Практические советы

• Перед опрессовкой удалите оксидную плёнку с жилы - используйте наждак или специальный инструмент
• Глубина захода жилы должна точно соответствовать меткам на наконечнике - не допускайте перекоса
• Выбирайте клещи с матрицей, подходящей именно под НШАМ-25 - не все наборы поддерживают этот тип
• Проверьте плотность опрессовки: после сжатия металл должен равномерно обжать жилу, без трещин и зазоров
• При замене старого наконечника - всегда проверяйте соответствие сечения и типа жилы; НШАМ-25 нельзя использовать вместо НШВИ или НШУ
