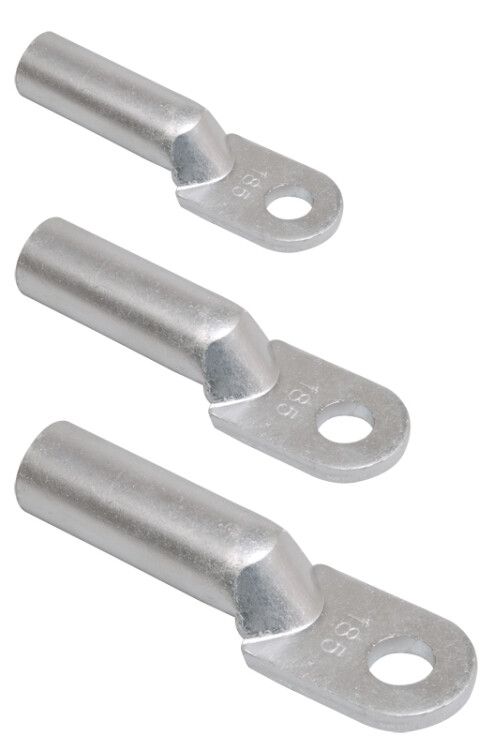

Наконечник алюминиевый DL-25мм (опрес.) IEK UNP10-025-07-08

Наконечник алюминиевый кабельный DL-25 опрессовочный от IEK предназначен для надёжного соединения алюминиевых многожильных проводов сечением 25 мм2 через опрессовку. Артикул unp10-025-07-08 соответствует требованиям к качеству и совместимости, что делает его подходящим решением для силовых цепей в промышленной и энергетической сфере.

Назначение и область применения

Наконечник алюминиевый кабельный DL-25 опрессовочный используется для оконцевания алюминиевых проводов и кабелей перед подключением к зажимам аппаратов, шинным системам, коммутационному оборудованию. Применяется там, где требуется прочное, долговечное и неразъёмное соединение - например, на трансформаторах, распределительных щитах, станках, конвейерах и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Поперечное сечение кабеля: 25 мм2 - подходит для проводов с такой площадью поперечного сечения;
• Материал: алюминий - обеспечивает хорошую проводимость и устойчивость к коррозии в нормальных условиях;
• Тип монтажа: опрессовка - требует специального инструмента для создания герметичного контакта;
• Форма жилы: многопроволочная круглая / секторная - совместим с гибкими и полугибкими алюминиевыми жилами;
• Наружный диаметр: 11 мм - важен для выбора изоляционных трубок или защиты;
• Внутренний диаметр: 8,5 мм - точно соответствует внешнему диаметру алюминиевой жилы 25 мм2;
• Цвет: серый - стандартизирован для быстрой идентификации материала;
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий эксплуатации.

Совместимость и монтаж

Наконечник алюминиевый кабельный DL-25 опрессовочный совместим только с алюминиевыми жилами сечением 25 мм2. Для установки необходима опрессовка - использование специального клещей с матрицей, соответствующей форме и размеру наконечника. Не допускается использование клеммных болтовых соединений без предварительной опрессовки. Убедитесь, что инструмент имеет правильную форму матрицы (обычно круглая для многопроволочных жил). После опрессовки проверьте механическую прочность соединения - наконечник не должен свободно двигаться на жиле.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству IEK. Соответствует общепринятым практикам для алюминиевых контактных элементов в электроустановках до 1 кВ. Не имеет официально указанного соответствия ГОСТ или IEC - рекомендуется использовать в рамках внутренних регламентов предприятия, согласованных с ПУЭ.

Преимущества

• Высокая проводимость алюминия снижает потери при передаче тока;
• Стандартный размер внутреннего отверстия (8,5 мм) исключает перегрев за счёт плотного прилегания к жиле;
• Опрессовка создаёт монолитное соединение - исключает ослабление контакта со временем;
• Серый цвет позволяет легко отличить от медных аналогов при обслуживании;
• Рассчитан на длительную работу в условиях повышенной влажности и температурных колебаний.

Ограничения применения

• Не применяется для медных проводов - материал несовместим, возможна гальваническая коррозия;
• Не предназначена для однопроволочных (монолитных) жил - риск повреждения при опрессовке;
• Срок службы 5 лет ограничен условиями эксплуатации: при постоянном нагреве выше +40C или воздействии агрессивных сред срок может сократиться;
• Не подходит для мобильных или вибрационных участков без дополнительной фиксации - возможен износ места соединения.

Примеры использования

• Подключение алюминиевого кабеля ААБл 25 мм2 к шине в распределительном щите;
• Оконцевание жилы в клеммах автоматического выключателя на промышленной линии;
• Соединение с заземляющей шиной в трансформаторной подстанции;
• Запитка двигателей с алюминиевыми обмотками в насосных станциях.

Практические советы

• Перед опрессовкой зачистите жилу на длину, равную глубине гильзы наконечника - не более 10–12 мм;
• Обязательно используйте инструмент с матрицей, рассчитанной именно для 25 мм2 и алюминия - недостаточное давление вызывает плохой контакт;
• Проверяйте посадочный диаметр: внутренний размер 8,5 мм должен идеально совпадать с внешним диаметром жилы после зачистки;
• После монтажа протестируйте соединение термографом - перегрев указывает на плохой контакт;
• Храните наконечники в сухом месте - даже алюминий может окисляться при высокой влажности.
