Наконечник алюмомедный ТАМ 25-8-7 TOKOV ELECTRIC TKE-TAM-25-8-7

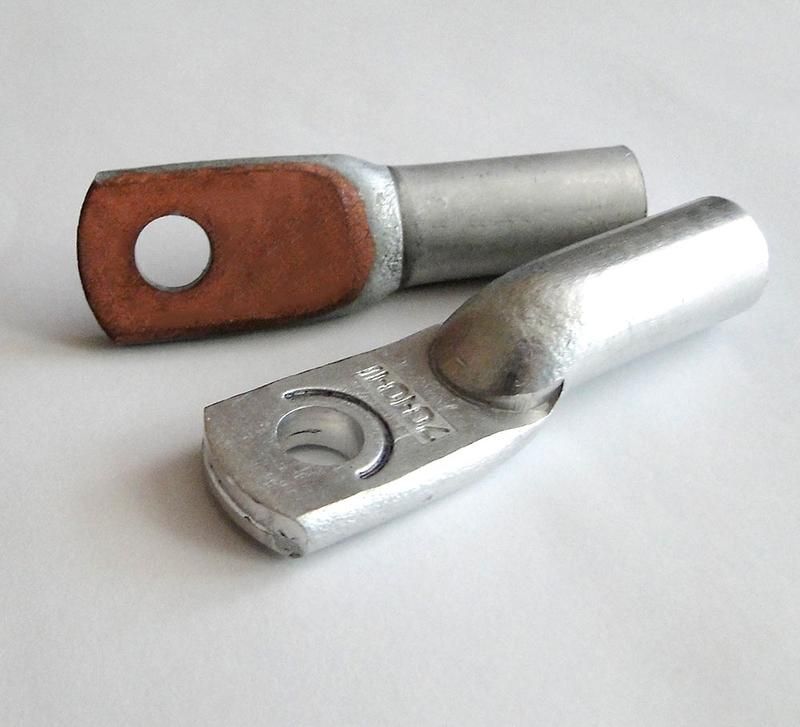

Наконечник алюмомедный ТАМ 25-8-7 от TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых и сталеалюминиевых проводов с болтовыми зажимами. Его комбинированная конструкция обеспечивает устойчивый контакт между разнородными металлами, снижает риск окисления и повышает долговечность соединений в силовых цепях.

Назначение и область применения

Наконечник алюмомедный ТАМ 25-8-7 используется для подготовки концов алюминиевых жил к подключению через болты, гайки или клеммы. Подходит для работы с проводами сечением 25 мм2, в том числе сталеалюминиевыми. Применяется в распределительных устройствах, трансформаторных подстанциях, на опорах ЛЭП, в промышленном оборудовании и системах заземления.

Технические характеристики

• Материал: Композит - алюминиевая часть для контакта с жилой, медная вставка для соединения с болтом; исключает электрохимическую коррозию.
• Номинальное сечение жилы: 25 мм2 - соответствует стандартным алюминиевым проводам для средних и крупных нагрузок.
• Размер резьбы: М8.4 - совместим с болтами M8, что типично для шинных сборок и клеммных колодок.
• Форма поперечного сечения: Круглая - обеспечивает равномерное распределение давления при затяжке.
• Подходит для сталеалюминиевого провода: Да - позволяет использовать с проводами типа АС, АСУ, АСКС.
• Цвет: Алюминий - визуально отличается от медных аналогов, упрощает идентификацию при обслуживании.

Совместимость и монтаж

Наконечник алюмомедный ТАМ 25-8-7 рассчитан на установку на однопроволочные и многопроволочные алюминиевые жилы. Для монтажа требуется обжимной инструмент с матрицей под сечение 25 мм2. Перед обжимом зачищают изоляцию на длину, соответствующую длине гильзы наконечника. Обжим выполняют двумя-тремя ударами, чтобы добиться плотного контакта без повреждения металла. После монтажа проверяют механическую прочность и герметичность соединения.

Преимущества

• Исключает контакт алюминия с медью напрямую - предотвращает коррозию и нагрев в месте соединения.
• Выдерживает высокие токовые нагрузки благодаря большому сечению и качественной композитной структуре.
• Совместим с распространёнными болтовыми зажимами M8 - легко заменяет старые наконечники без переделки оборудования.
• Устойчив к воздействию внешней среды - подходит для открытых и полуоткрытых installations.

Ограничения применения

• Не предназначена для многожильных медных проводов - используйте медные наконечники для меди.
• Не рекомендуется применять в условиях постоянного погружения в воду или агрессивных химических средах - материал не имеет специального покрытия против кислот/солей.
• Запрещено использование с сечениями меньше 25 мм2 - возможен перегрев и ослабление контакта.
• Не подходит для автоматических клеммных блоков - требует болтового крепления.

Примеры использования

• Подключение алюминиевой фазы к шине в щите 10 кВ.
• Присоединение сталеалюминиевого провода АС-95 к заземляющему контуру.
• Соединение выводов трансформатора с медной шиной через болт M8.
• Обустройство заземления на воздушных линиях электропередачи.

Практические советы

• Перед установкой всегда проверяйте соответствие диаметра отверстия в наконечнике (8.4 мм) диаметру болта - допуск +-0.1 мм.
• Используйте пружинные шайбы при затяжке в вибрационных средах - например, на станках или насосах.
• После монтажа смажьте место соединения антикоррозийной пастой (например, на основе цинка) - продлит срок службы в сыром воздухе.
• При работе с многожильными проводами соблюдайте длину зачистки - не более длины гильзы, иначе жилы выступят и нарушают контакт.
• Наконечник алюмомедный ТАМ 25-8-7 от TOKOV ELECTRIC - один из самых востребованных в промышленной практике. Артикул tke-tam-25-8-7 стоит иметь в запасе на объектах с алюминиевыми сетями.
