Наконечник кабельный алюмомедный ТАМ 25-8-7 - 60058 КВТ

Наконечник кабельный алюмомедный ТАМ 25-8-7 КВТ предназначен для надёжного соединения алюминиевых кабелей с медными шинами и клеммами через опрессовку. Этот продукт из серии ТАМ от бренда КВТ сочетает в себе прочность алюминия и хорошую проводимость меди, обеспечивая долговечное соединение даже в условиях повышенной нагрузки.

Назначение и область применения

Наконечник кабельный алюмомедный ТАМ 25-8-7 КВТ используется для оконцевания алюминиевых многожильных кабелей сечением 25 мм2 перед подключением к медным контактам. Применяется в распределительных устройствах, трансформаторных подстанциях, силовых щитах и на объектах с высокими требованиями к надёжности соединений - например, на промышленных предприятиях, энергообъектах и в системах электроснабжения до 35 кВ.

Технические характеристики

• Поперечное сечение кабеля: 25 мм2
• Диаметр отверстия: 8 мм - подходит для болтов M8
• Наружный диаметр: 12 мм
• Номинальное напряжение: 35 кВ
• Материал: алюминий марки АД1 + медь марки М1
• Форма жилы: многопроволочная круглая / секторная
• Способ монтажа: опрессовка
• Покрытие: без покрытия
• Стандарт: ТУ 3449-043-97284872-2011
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный алюмомедный ТАМ 25-8-7 КВТ совместим с алюминиевыми кабелями и проводами, имеющими сечение 25 мм2. Для качественной опрессовки требуется специальный инструмент - клещи с матрицами, подходящими по размеру. Учитывайте, что диаметр отверстия 8 мм требует болта или винта с резьбой M8. Для секторных жил рекомендуется предварительно скруглить конец кабеля набором матриц НМ-300 С (КВТ) - это снижает риск повреждения внутренних проволочек при опрессовке.

Особенности конструкции

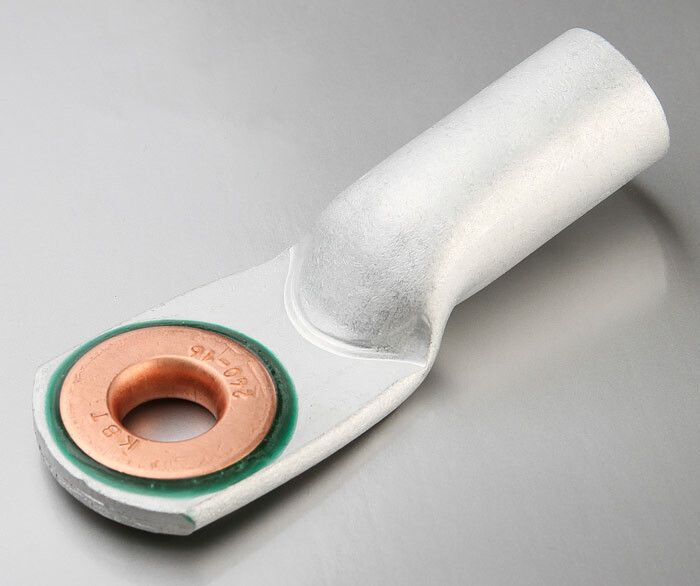

Конструкция наконечника ТАМ 25-8-7 КВТ выполнена по новому принципу: медное кольцо плотно соединено с алюминиевым корпусом. Шов между материалами заполнен высокотемпературным эпоксидным компаундом - он исключает попадание влаги и предотвращает электрохимическую коррозию на границе алюминий–медь. Это решает главную проблему алюминиевых соединений - окисление и ослабление контакта. Размеры и длина трубной части полностью соответствуют ГОСТ 9581, что гарантирует взаимозаменяемость с другими изделиями этого стандарта.

Преимущества

• Исключает коррозию на стыке алюминий–медь благодаря герметичному эпоксидному заполнению
• Обеспечивает механическую прочность и низкое переходное сопротивление
• Соответствует европейским нормам проектирования
• Не требует дополнительного покрытия - экономит время и стоимость монтажа
• Высокая плотность упаковки - 100 штук в одной упаковке удобна для крупных проектов

Ограничения применения

• Не предназначены для однопроволочных (монолитных) алюминиевых проводов - только для многопроволочных
• Работают только при температуре ниже допустимых пределов материалов (не указаны, но следует соблюдать паспортные данные оборудования)
• Не использовать в средах с постоянным воздействием агрессивных химикатов - отсутствие защитного покрытия делает металл уязвимым
• Требуется точный подбор инструмента для опрессовки; использование неподходящих матриц приведёт к плохому контакту или разрушению наконечника

Примеры использования

• Подключение алюминиевого кабеля АС 25 к медной шине в распределительном щите 10(6)/0,4 кВ
• Завершение фазного провода на входе в трансформаторную подстанцию
• Соединение алюминиевой жилы с зажимом автоматического выключателя в цепях до 35 кВ
• Монтаж в промышленных конвейерных системах с высокой нагрузкой

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля - 25 мм2 должны точно совпадать с номиналом наконечника
• Для секторных жил обязательно используйте матрицы НМ-300 С (КВТ) - они формируют правильную форму конца, чтобы избежать перегрева
• При установке на болт M8 затягивайте моментом, указанным в руководстве оборудования - переусиливать нельзя
• Храните наконечники в сухом месте - хотя есть герметизация, длительное воздействие влаги может повредить внешнюю поверхность
• При закупках учтите, что упаковка содержит 100 штук - это выгодно для масштабных работ, но неудобно для единичного ремонта
