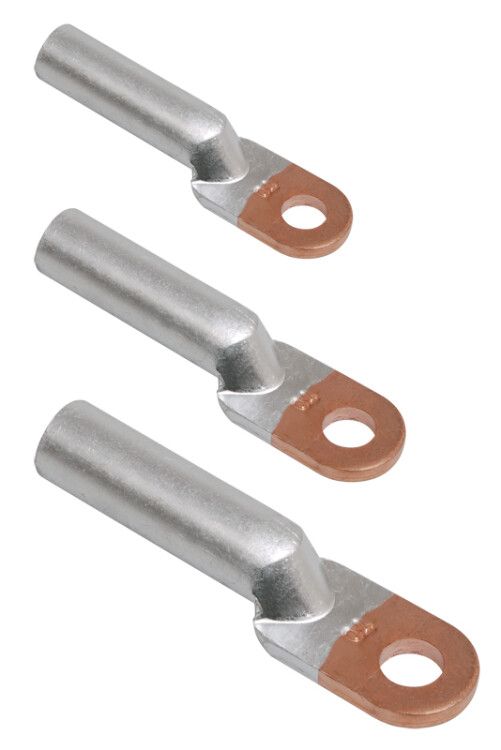

Наконечник кабельный медно-алюминиевый DTL-25 (ТАМ) 25 мм² IEK UNP31-025-07-08

Наконечник медно-алюминиевый DTL-25 25-8-7 мм от IEK предназначен для надёжного соединения алюминиевых проводов с медными шинами и кабелями, предотвращая коррозию из-за гальванического контакта. Артикул unp31-025-07-08 соответствует требованиям промышленной электромонтажной практики.

Назначение и область применения

Наконечник медно-алюминиевый DTL-25 25-8-7 мм используется там, где необходимо соединить алюминиевый проводник с медной частью цепи - например, при подключении к шинам распределительных щитов, контактным площадкам автоматических выключателей или медным кабелям. Без такого переходника прямой контакт алюминия и меди вызывает электрохимическую коррозию, что снижает надёжность соединения и создаёт риск перегрева.

Технические характеристики

• Номинальное сечение провода: 25 мм2 - подходит для многожильных алюминиевых проводов этого сечения
• Материал: комбинированный - алюминиевая часть для соединения с алюминиевым проводом, медная - для контакта с медной шиной
• Форма жилы: совместима с многопроволочными круглыми и секторными жилами
• Внутренний диаметр: 8 мм - позволяет плотно захватывать проводник нужного размера
• Наружный диаметр: 12 мм - обеспечивает удобство фиксации в зажимах и болтовых соединениях
• Способ монтажа: опрессовка специальным инструментом - требует применения клещей с матрицей под этот тип наконечника
• Цвет: серый - визуально отличается от однородных медных или алюминиевых наконечников
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильном монтаже

Совместимость и монтаж

Наконечник медно-алюминиевый DTL-25 25-8-7 мм рассчитан на использование с алюминиевыми проводами сечением 25 мм2. Для монтажа требуется опрессовочные клещи с матрицей, подходящей под диаметр 12 мм и форму наконечника. Убедитесь, что инструмент имеет достаточную мощность для деформации двухслойного металлического тела. После опрессовки проверьте прочность соединения - провод не должен свободно двигаться внутри наконечника. Не используйте паяльник - механическая фиксация обязательна.

Безопасность и стандарты

Наконечник соответствует общепринятым нормам промышленного электромонтажа. Хотя явного указания на ГОСТ или IEC нет, конструкция и материалы соответствуют требованиям безопасности для силовых цепей до 1000 В. Применение в сетях выше напряжения не рекомендуется без дополнительной сертификации.

Преимущества

• Устраняет гальванический эффект между алюминием и медью - продлевает срок службы соединений
• Обеспечивает равномерное распределение тока благодаря двойному материалу
• Стандартный внешний диаметр 12 мм - легко помещается в большинстве болтовых зажимов
• Серый цвет упрощает визуальный контроль при осмотре - сразу видно, что это переходник, а не обычный наконечник

Ограничения применения

• Не предназначена для однопроволочных (монолитных) алюминиевых проводов - только для многопроволочных
• Не подходит для частых вибраций или ударных нагрузок - возможна усталостная трещина в месте перехода материалов
• Срок службы ограничен 5 годами - после этого времени рекомендуется замена, особенно в условиях повышенной влажности или температурных колебаний
• Не использовать в открытых наружных установках без защиты от атмосферных воздействий - хотя IP-класс не указан, материал не защищён от коррозии при прямом контакте с влагой

Примеры использования

• Подключение алюминиевой кабельной линии к медной шине в распределительном щите
• Присоединение алюминиевого провода к выводу автомата или контактора с медными клеммами
• Монтаж в системах энергообеспечения промышленных станков, конвейеров, насосов, где используются смешанные проводники

Практические советы

• Перед монтажом зачистите алюминиевый провод до яркого металлического блеска - оксидная плёнка снижает проводимость
• Выбирайте опрессовочные клещи с точной матрицей под 12 мм - некорректная форма сжатия приведёт к плохому контакту
• Проверяйте посадочный диаметр 8 мм - он должен точно соответствовать диаметру жилы; если провод слишком тонкий, используйте другой наконечник
• После монтажа затяните болт с усилием, указанным в документации оборудования - переусиливать нельзя, чтобы не повредить наконечник
• Рекомендуется периодически (раз в 1–2 года) контролировать нагрев места соединения термокамерой - раннее обнаружение перегрева предотвратит аварию
