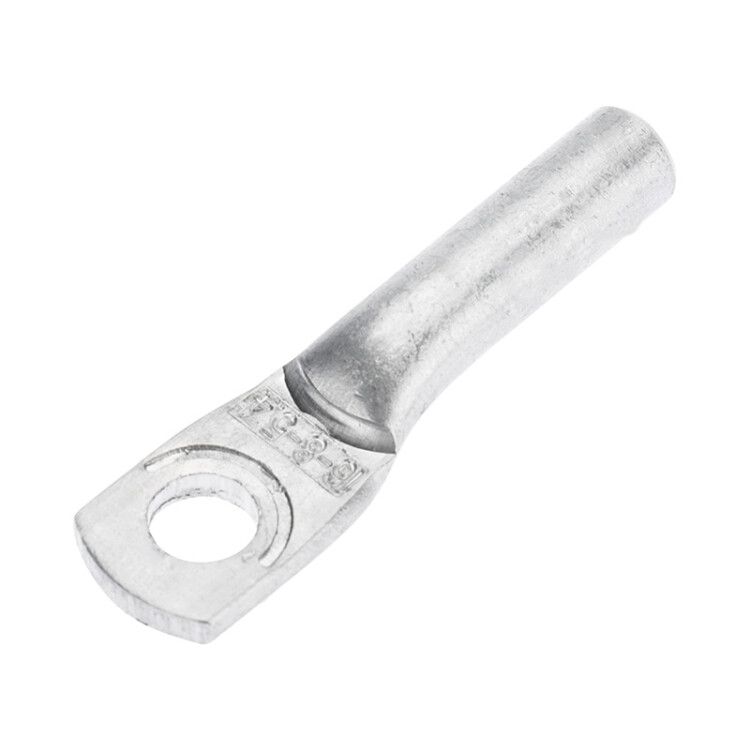

Наконечник алюминиевый ТА 25-8-7 (в упак. 100 шт.) | 07-4401 REXANT MEET

Наконечник алюминиевый ТА 25-8-7 REXANT - это элемент для надежного соединения алюминиевых проводов с оборудованием через болтовые контакты. Упакован по 100 штук, изделие предназначено для профессиональной электромонтажной работы в условиях повышенной нагрузки.

Назначение и область применения

Наконечник алюминиевый ТА 25-8-7 REXANT используется для оконцовывания алюминиевых проводов сечением 25 мм2 методом опрессовки. После установки он обеспечивает прочный переход от гибкого провода к жесткому болтовому соединению. Применяется в распределительных щитах, на шинах, в силовых контактах оборудования - например, в трансформаторах, автоматических выключателях, коммутационных аппаратах и промышленных станках.

Технические характеристики

• Тип изделия: Наконечник алюминиевый
• Номинальное сечение провода: 25 мм2
• Метрический размер резьбы: М8 (диаметр контактного стержня - 8 мм)
• Внутренний диаметр хвостовика: 7 мм
• Материал: Высокочистый алюминий
• Форма поперечного сечения: Круглая
• Конструкция втулки: Длинная - обеспечивает устойчивую опрессовку и равномерное распределение усилия
• Цвет: Серый
• Покрытие: Без покрытия - поверхность матовая, без антикоррозийного слоя
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник алюминиевый ТА 25-8-7 REXANT совместим с алюминиевыми однопроволочными и многопроволочными проводами сечением 25 мм2. Для фиксации требуется специальный пресс-клещи с матрицей под размер 25 мм2 и диаметр стержня 8 мм. Перед опрессовкой зачищают изоляцию провода на длину втулки - минимум 15–20 мм. Хвостовик с внутренним диаметром 7 мм позволяет плотно обжать провод без повреждений жил. После опрессовки наконечник вставляют в болтовое соединение с зажимным моментом, соответствующим стандарту для М8.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.2 и международному стандарту IEC 60947-7-1 для наконечников. Отсутствие покрытия требует контроля условий эксплуатации - не рекомендовано применение во влажных средах без дополнительной защиты. Соединение должно быть герметизировано или помещено в закрытый корпус при наличии конденсата или агрессивной среды.

Преимущества

• Высокая механическая прочность благодаря качественному алюминию
• Легкий вес - снижает нагрузку на клеммы и конструкции
• Длинная втулка обеспечивает надежную опрессовку даже при небольшом опыте монтажа
• Стандартные размеры - совместимость с большинством болтовых зажимов М8
• Экономичная упаковка по 100 штук - удобна для крупных проектов

Ограничения применения

• Не применяется для медных проводов - риск электрохимической коррозии при контакте с другими металлами
• Без покрытия - чувствителен к влаге, солевым испарениям и агрессивным газам
• Не допускается использование в цепях постоянного тока выше 1000 В без согласования с нормами безопасности
• Запрещена повторная установка после демонтажа - деформация втулки делает повторную опрессовку невозможной

Примеры использования

• Подключение алюминиевой шины к входному автомату в распределительном щите
• Соединение кабеля питания с выводами преобразователя частоты
• Монтаж заземляющего проводника на шину заземления в промышленном цехе
• Обжим провода перед подключением к клеммнику в системе управления технологическим процессом

Практические советы

• Перед монтажом проверьте соответствие диаметра болта - должен точно подходить под стержень Ø8 мм
• Используйте только пресс-клещи с правильной матрицей - неверный инструмент вызывает плохой контакт и перегрев
• При работе в помещениях с высокой влажностью - нанесите на место соединения ингибитор коррозии или используйте термоусадочные трубки
• Не забудьте про посадочный диаметр провода - внутренний диаметр хвостовика 7 мм рассчитан именно на проводники сечением 25 мм2
• Храните наконечник алюминиевый ТА 25-8-7 REXANT в сухом месте - открытая упаковка может привести к окислению поверхности
