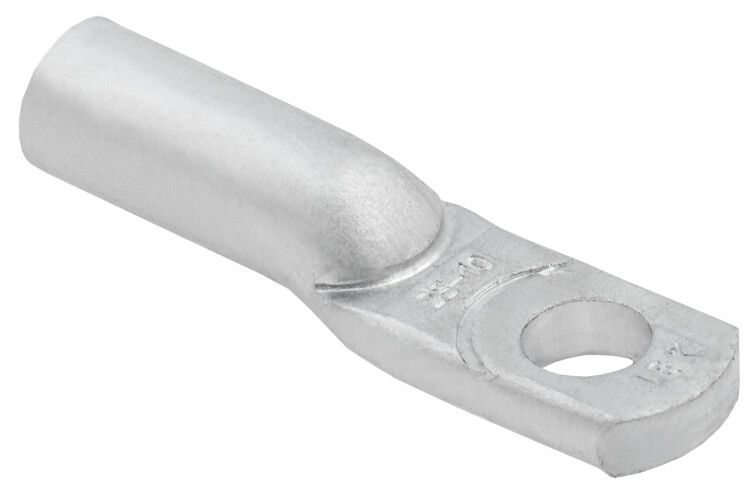

Наконечник алюминиевый ТА 25-8-7 ГОСТ 9581 | UNP11-025-08-07 IEK

Наконечник алюминиевый ТА 25-8-7 ГОСТ 9581 от бренда IEK предназначен для надёжного оконцевания алюминиевых жил сечением 25 мм2 методом опрессовки. Этот наконечник обеспечивает прочный контакт в силовых цепях до 10 000 В и соответствует требованиям ГОСТ 9581.

Назначение и область применения

Наконечник алюминиевый ТА 25-8-7 ГОСТ 9581 используется для оконцевания многопроволочных алюминиевых жил кабелей и проводов перед соединением с зажимами, шинами или аппаратами. Применяется в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании и в энергообъектах с высокими нагрузками. Подходит для систем напряжением до 10 000 В.

Технические характеристики

• Сечение жилы: 25 мм2 - рассчитан на алюминиевые провода этого сечения;
• Диаметр отверстия: 8 мм - совместим с болтами или шпильками диаметром 8 мм;
• Материал: алюминий - обеспечивает хорошую электропроводность и устойчивость к коррозии в средних условиях;
• Способ монтажа: опрессовка - требует специального инструмента для создания герметичного контакта;
• Форма поперечного сечения: многопроволочная круглая/секторная жила - подходит для гибких многожильных проводов;
• Цвет: серый - стандартная окраска алюминиевых наконечников;
• Напряжение: 10 000 В - допустимо использование в сетях высокого напряжения;
• Срок службы: 30 лет - при соблюдении условий эксплуатации и правильной установке.

Совместимость и монтаж

Наконечник алюминиевый ТА 25-8-7 ГОСТ 9581 совместим с любыми зажимами, имеющими болты или шпильки диаметром 8 мм. Для монтажа требуется опрессовочный инструмент с матрицей, подходящей под размер наконечника. Перед опрессовкой необходимо зачистить жилу на длину, равную длине гильзы наконечника, и удалить оксидную плёнку с поверхности алюминия. После опрессовки проверьте качество соединения - не должно быть трещин, перекосов или выступов металла.

Безопасность и стандарты

Наконечник изготовлен в соответствии с ГОСТ 9581, что гарантирует соответствие механической прочности, электропроводности и долговечности. Напряжение 10 000 В указывает на класс изоляционной безопасности - изделие предназначено для работы в электроустановках до 10 кВ. Сертифицирован для применения в промышленных и коммунальных энергосистемах.

Преимущества

• Высокая надёжность контакта благодаря однородному материалу (алюминий жилы + алюминий наконечника) - исключает гальваническую коррозию;
• Устойчивость к температурным колебаниям - сохраняет параметры при работе в широком диапазоне температур;
• Долгий срок службы - до 30 лет при правильной установке и отсутствии механических повреждений;
• Стандартные размеры - обеспечивают взаимозаменяемость с другими комплектующими по ГОСТ.

Ограничения применения

• Не применяется для медных жил - возможна гальваническая коррозия при контакте меди и алюминия;
• Не рекомендован для мобильных или вибрационных устройств без дополнительной фиксации - риск ослабления контакта;
• Требует обязательной опрессовки - скручивание или пайка недопустимы;
• Не предназначен для открытой эксплуатации вне корпуса - при длительном воздействии агрессивной среды (солевой туман, химические пары) возможна эрозия поверхности.

Примеры использования

• Подключение алюминиевых кабелей к шинам в КРУ 6–10 кВ;
• Оконцевание жил в трансформаторах и реакторах;
• Соединение с зажимами автоматических выключателей и рубильников в промышленных щитах;
• Монтаж в распределительных пунктах на объектах ЖКХ и энергетики.

Практические советы

• Перед установкой всегда используйте специальный инструмент для опрессовки - ручной или гидравлический, с правильно подобранной матрицей;
• Проверяйте посадочный диаметр 8 мм на зажиме - он должен точно соответствовать отверстию наконечника;
• Обязательно зачищайте жилу и наносите антиоксидантную пасту на алюминиевую поверхность - это продлит срок службы контакта;
• Не используйте наконечник с дефектами: трещины, вмятины, неровности после опрессовки - замените на новый экземпляр;
• При групповой сборке в щитах учитывайте свободный доступ к болтовому соединению - затяжка должна выполняться с моментом, указанным в документации оборудования.
