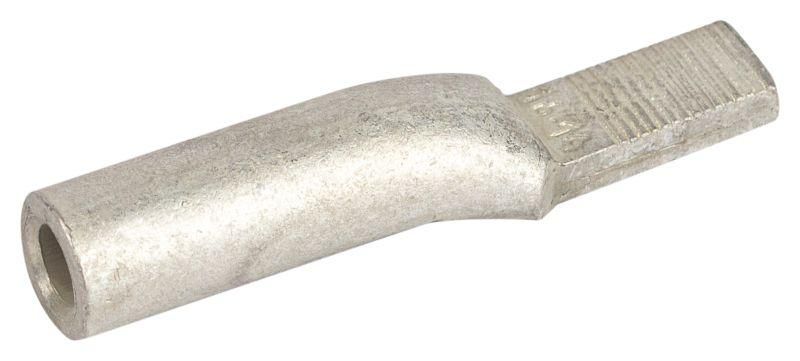

Наконечник штифтовой НШАЛ 16-14 алюминиевый луженый | Б0062678 ЭРА

Наконечник штифтовой НШАЛ 16-14 алюминиевый луженый ЭРА - это комплектующее для надёжного соединения алюминиевых жил сечением до 16 мм2 с контактными клеммами аппаратов малого габарита. Применяется в распределительных устройствах, на вводах в здания и при подключении кабелей СИП.

Назначение и область применения

Наконечник штифтовой НШАЛ 16-14 алюминиевый луженый предназначен для оконцевания многожильных алюминиевых проводов и кабелей, когда диаметр жилы слишком велик для входа в клемму автомата, контактора или другого аппарата. Особенно актуален для сталеалюминиевых и алюминиево-стальных проводов, в том числе СИП. Обеспечивает плотный и долговечный контакт даже там, где физические размеры клеммы не позволяют вставить голую жилу.

Технические характеристики

• Номинальное сечение провода: 16 мм2
• Материал тела наконечника: электротехнический алюминий марки АД1
• Форма жилы: совместим с многопроволочными круглыми и секторными жилами
• Покрытие: лужение с добавками висмута и олова
• Работоспособное напряжение: до 1 кВ
• Климатическое исполнение: Т2 (защита от коррозии в условиях повышенной влажности)

Совместимость и монтаж

Наконечник штифтовой НШАЛ 16-14 алюминиевый луженый ЭРА рассчитан исключительно на алюминиевые и сталеалюминиевые проводники. Совместим с клеммами автоматических выключателей, рубильников, УЗО и других устройств, имеющими штыревые или болтовые зажимы подходящего размера. Монтаж возможен **только** с использованием специального обжимного инструмента - обычные клещи или плоскогубцы недопустимы. Недостаточно качественный обжим снижает срок службы соединения и повышает риск перегрева.

Безопасность и стандарты

Произведён из материала, соответствующего требованиям к электротехническому алюминию. Лужение выполнено с применением легирующих элементов, что обеспечивает устойчивость к электрохимической коррозии в средах с высокой влажностью. Соответствует нормам безопасности для сетей до 1 кВ. Климатическое исполнение Т2 позволяет использовать изделие во внутренних помещениях с умеренным и влажным микроклиматом.

Преимущества

• Увеличивает площадь контакта между жилой и клеммой за счёт формованного штифта
• Лужение предотвращает оксидацию алюминия - основную причину нагрева и отказа соединений
• Обеспечивает механическую прочность при частых вибрациях и температурных циклах
• Поддерживает целостность изоляции при установке благодаря точному профилю

Ограничения применения

• Не для медных проводов - использование на меди вызывает гальваническую коррозию
• Не предназначены для постоянного погружения в воду или открытого монтажа вне помещений
• Не рекомендуются для жил сечением более 16 мм2 - возможна деформация и потеря герметичности
• Не допускается повторное использование после демонтажа - обжатый участок теряет форму и прочность

Примеры использования

• Подключение алюминиевой жилы кабеля СИП к автоматическому выключателю на вводе в дом
• Присоединение алюминиевого провода к клемме теплового реле в щите управления
• Соединение алюминиевой жилы с клеммой контактора на промышленном оборудовании
• Монтаж в распределительных щитках с ограниченным пространством для клемм

Практические советы

• Перед обжимом удалите изоляцию точно на длину корпуса наконечника - лишняя изоляция препятствует плотному контакту
• Выбирайте обжимной инструмент с матрицей, соответствующей типу НШАЛ - используйте метки на инструменте
• Проверьте качество обжима: штифт должен быть плотно запрессован, без трещин и выпирающей металлической части
• При работе с несколькими наконечниками НШАЛ 16-14 алюминиевый луженый ЭРА - пометьте каждый по цветовой схеме или номеру фазы
• Не затягивайте клемму сверх меры - переобжатие может сломать штифт или растрескать алюминий
