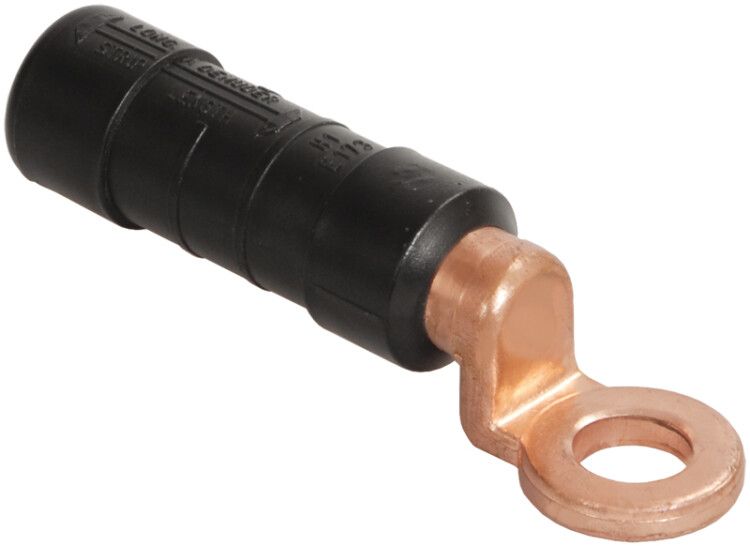

Наконечник герметичный изолированный НИМ 50 (CPTAU 50) от IEK предназначен для надёжного и герметичного оконцевания алюминиевых и медных многопроволочных кабелей сечением 50 мм2. Применяется в открытых сетях, на опорах, в условиях повышенной влажности и перепадов температур - например, в ЛЭП, распределительных устройствах и на промышленном оборудовании.

Назначение и область применения

Наконечник герметичный изолированный НИМ 50 (CPTAU 50) используется для создания герметичного соединения между кабелем и контактной частью - без доступа воздуха и влаги к токоведущему сердечнику. Подходит для установки на силовые линии, ответвлениях, вводах в здания, на столбах и в других местах, где важна долговременная защита от внешней среды.

Технические характеристики

• Номинальное сечение: 50 мм2 - совместим с многопроволочными жилами круглой или секторной формы
• Материал: алюминий/медь - поддерживает работу с обоими типами проводников
• Рабочее напряжение: до 1000 В
• Диапазон температур: от -60 C до +80 C - работает в суровом климате, включая Арктику и тропики
• Срок службы: 40 лет - рассчитан на длительную эксплуатацию без замены
• Герметичность: продольная и радиальная - предотвращает проникновение воды и пыли внутрь соединения
• Уровень защиты: выдерживает испытание 6 кВ переменного тока 50 Гц в течение 1 мин при погружении на 1 метр
• Количество жил: однопроволочная (одиночная) - предназначена для одного кабеля

Совместимость и монтаж

Наконечник герметичный изолированный НИМ 50 (CPTAU 50) монтируется методом опрессовки специальными клещами. Критически важно соблюдать требования:

• Длина зачистки изоляции кабеля - точно соответствует отметкам на корпусе наконечника
• Граница зачистки должна быть ровной, без повреждений жил
• Кабель вставляется до упора - не допускается зазор
• Обжим выполняется от центра к краям, согласно количеству и расположению импрессий, указанным на изделии
• Не использовать для однопроволочных (монолитных) жил - только для многопроволочных

Безопасность и стандарты

Наконечник герметичный изолированный НИМ 50 (CPTAU 50) прошёл испытания на электрическую прочность и герметичность в соответствии с требованиями к высоковольтному оборудованию. Полимерная изоляция устойчива к УФ-излучению, перепадам температур и воздействию атмосферных осадков. Соответствует нормам для наружных электроустановок.

Преимущества

• Высокая степень герметизации - исключает коррозию контактов даже при постоянной влажности
• Стабильная работа при экстремальных температурах - не теряет форму и изоляцию в мороз и жару
• Долгий срок службы - снижает затраты на обслуживание и замену
• Защита от УФ - не стареет и не хрупчеет под прямыми солнечными лучами
• Чёткая маркировка на корпусе - упрощает правильный монтаж

Ограничения применения

• Не применяется для кабелей сечением менее 50 мм2 - возможен некачественный обжим и потеря герметичности
• Не рекомендован для использования в системах с напряжением выше 1000 В
• Запрещено применять с однопроволочными (монолитными) жилами - требуется многопроволочная структура
• Не подлежит ремонту - после обжима невозможно демонтировать без повреждения
• Требуется точное соблюдение длины зачистки - отклонение более чем +-1 мм снижает уровень герметизации

Примеры использования

• Подключение кабелей к воздушным линиям электропередачи
• Герметичные вводы в распределительные щиты на улице
• Соединения на опорах в районах с высокой влажностью (прибрежные зоны, болотистые территории)
• Промышленные конвейеры и насосные станции с открытым размещением кабелей
• Системы освещения на уличных фонарях и трансформаторных будках

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 50 мм2
• Измеряйте длину зачистки штангенциркулем - не доверяйте глазомеру
• Используйте гидравлический пресс с матрицей, подходящей под этот тип наконечника - ручные клещи часто дают недостаточное давление
• После обжима проверьте герметичность: попробуйте осторожно потянуть кабель - он не должен выскользнуть
• Храните наконечники в сухом месте - хотя они герметичны, влага внутри упаковки может вызвать конденсат перед монтажом
• NIМ 50 (CPTAU 50) от IEK - один из немногих наконечников, который можно использовать в условиях вечной мерзлоты; не требует дополнительной термоусадки
