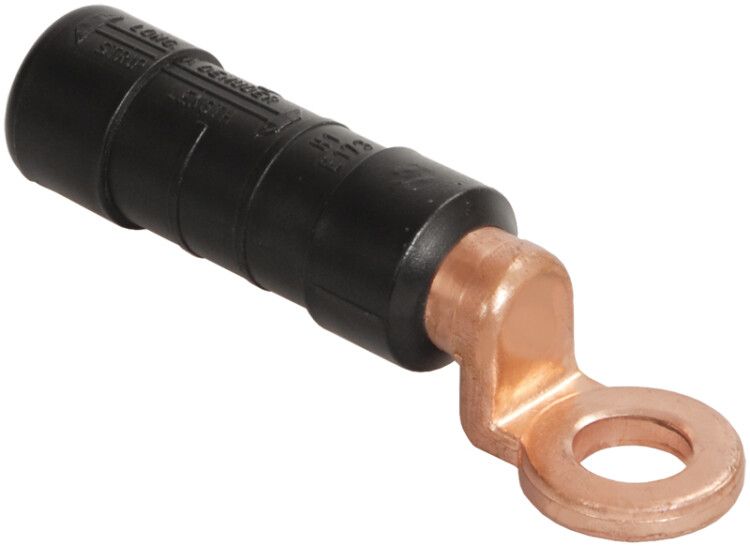

Наконечники герметичные изолированные НИМ 54 (CPTAU 54) | UZA-25-D54 IEK

Наконечник герметичный изолированный НИМ 54 (CPTAU 54) от IEK предназначен для надёжного и герметичного оконцевания многопроволочных медных и алюминиевых кабелей сечением 54 мм2. Применяется в условиях повышенной влажности, перепадов температур и открытых участках сетей напряжением до 1000 В.

Назначение и область применения

Наконечник герметичный изолированный НИМ 54 (CPTAU 54) используется для создания герметичных соединений на кабелях с многопроволочной жилой. Подходит для установки на воздушных линиях, в распределительных устройствах, на опорах, в подземных камерах и других местах, где требуется защита от влаги, пыли и коррозии. Особенно эффективен там, где возможны длительные воздействия внешней среды - например, на промышленных объектах, энергообъектах и в сельской электросети.

Технические характеристики

• Номинальное сечение: 54 мм2 - подходит для кабелей с таким же сечением жилы;
• Материал: алюминий/медь - совместим с обоими типами проводников;
• Рабочее напряжение: до 1000 В - безопасен для низковольтных и средневольтных систем;
• Метрический размер резьбы: М13 - стандартный размер для болтовых соединений;
• Форма сечения жилы: многопроволочная круглая / секторная - адаптирован под гибкие кабели;
• Диапазон рабочих температур: от –60 C до +80 C - работает в суровом климате;
• Срок службы: 40 лет - долговечность при правильном монтаже;
• Герметичность: да, продольная герметизация - предотвращает проникновение влаги внутрь соединения;
• Уровень защиты: выдерживает испытание 6 кВ при 50 Гц в течение 1 мин на глубине 1 м - подтверждённая водонепроницаемость.

Совместимость и монтаж

Наконечник герметичный изолированный НИМ 54 (CPTAU 54) требует точного соблюдения технологии опрессовки:

• Перед монтажом снимите изоляцию с кабеля точно по отметкам на корпусе наконечника - отклонение даже на 1–2 мм снижает герметичность;
• Зачищенная часть провода должна иметь равномерную толщину изоляции до границы зачистки - без зазубрин и повреждений;
• Вставьте провод до упора - не допускайте зазора между жилой и дном наконечника;
• Обжим выполняйте от центра к краям, используя матрицу, соответствующую количеству и расположению оттисков, указанным на изделии;
• Не применяйте обжимные клещи с некалиброванными матрицами - риск нарушения герметизации и механической прочности.

Безопасность и стандарты

Наконечник герметичный изолированный НИМ 54 (CPTAU 54) соответствует требованиям к изоляции и герметизации, обеспечивающим безопасную работу в условиях высокой влажности и перепадов температур. Изделие прошло испытание на пробивное напряжение 6 кВ при 50 Гц - что гарантирует отказоустойчивость в аварийных ситуациях. Соответствует нормам для электроустановок до 1000 В.

Преимущества

• Полимерная изоляция устойчива к УФ-излучению - не трескается и не теряет эластичность на солнце;
• Защита от влаги и пыли - исключает коррозию контакта и замыкания;
• Высокая механическая прочность - выдерживает нагрузку до 2500 Н, что достаточно для несущих проводов;
• Долгий срок службы - 40 лет при соблюдении условий эксплуатации;
• Одинаково хорошо работает с медными и алюминиевыми кабелями - универсальность в смешанных сетях.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) жил - только для многопроволочных;
• Не рекомендуется использовать при температурах ниже –60 C или выше +80 C - выход за диапазон снижает прочность изоляции;
• Не подходит для кабелей с сечением менее 54 мм2 - не обеспечивается плотное прилегание и герметизация;
• Требует обязательного соблюдения длины зачистки - любое отклонение делает соединение негерметичным;
• Не следует применять в условиях постоянного погружения под давлением более 1 м - испытание проводилось лишь на 1 минуту.

Примеры использования

• Подключение ответвлений на ВЛ-0,4 кВ с алюминиевыми проводами;
• Герметичные соединения в распределительных щитах на открытом воздухе;
• Присоединение кабелей к шинам в подстанциях и КТП;
• Монтаж на опорах ЛЭП в регионах с высокой влажностью и зимними морозами;
• Соединения в промышленных конвейерных системах, где есть риск попадания воды и масла.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 54 мм2 - и выбранного наконечника; не экономьте на размере - это критично для герметичности;
• Используйте только специализированные обжимные инструменты с подходящими матрицами - не подойдут универсальные клещи;
• После обжима осмотрите место соединения: если видна деформация изоляции или трещины - замените наконечник;
• На объектах с высокой влажностью дополнительно закрывайте соединение термоусадочной трубкой - хотя это и не обязательно, но увеличит надёжность;
• Храните наконечники в сухом месте - даже с хорошей герметизацией, влага внутри упаковки может вызвать окисление контактной поверхности.
