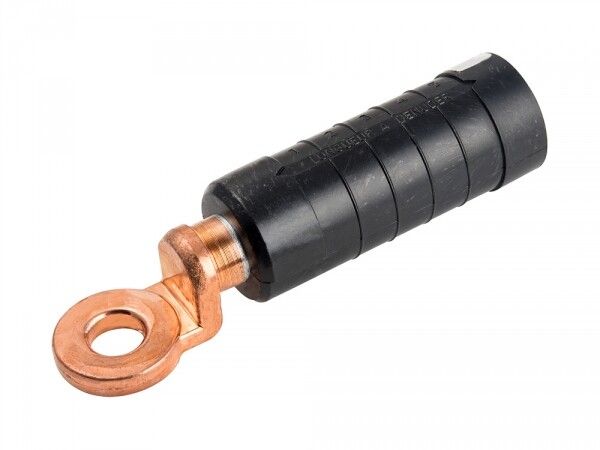

Герметичный изолированный алюмомедный наконечник CPTAU 54 EKF PROxima | cptau54

Герметичный изолированный алюмомедный наконечник CPTAU 54.6 от EKF предназначен для надёжного и защищённого соединения кабелей СИП с оборудованием, особенно в условиях открытой установки. Этот наконечник сочетает в себе защиту от внешних факторов и совместимость с алюминиевыми и медными жилами, что делает его универсальным решением для энергообъектов. Артикул CPTAU54 соответствует сечению 54 мм2 и используется в сериях PROxima.

Назначение и область применения

Герметичный изолированный алюмомедный наконечник CPTAU 54.6 применяется для соединения самонесущих изолированных проводов (СИП) с силовым оборудованием: трансформаторами, распределительными щитами, автоматическими выключателями и шинами. Подходит как для алюминиевых, так и для медных шин. Обеспечивает долговременную герметичную связь в условиях повышенной влажности, перепадов температур и агрессивной среды. Часто используется на ЛЭП, в подстанциях, на фасадах зданий и других местах с открытым монтажом.

Технические характеристики

• Номинальное сечение: 54 мм2 - подходит для кабелей с таким же сечением жилы
• Диаметр отверстия: 13 мм - позволяет использовать болты M12
• Материал: алюминий/медь - обеспечивает совместимость с обоими типами проводников
• Тип изделия: наконечник кабельный - однократная опрессовка, без возможности демонтажа
• Способ монтажа: опрессовка - требует специальных клещей
• Форма поперечного сечения: круглая - стандартная форма для большинства клемм
• Цвет: черный - визуально отличается от других сечений в серии
• Герметизация: да - внутреннее заполнение контактной смазкой предотвращает окисление
• Рабочая температура: от -60 C до +50 C - работает в суровых климатических условиях
• Количество монтажных отверстий: одно - для одного болта
• Гарантийный срок: 84 месяца - подтверждает долговечность материала
• Устойчивость к УФ-излучению - не трескается и не теряет прочность под прямыми солнечными лучами

Совместимость и монтаж

Наконечник CPTAU 54.6 совместим с кабелями СИП и другими проводами с алюминиевой или медной жилой сечением 54 мм2. Для монтажа требуется пресс-клещи с матрицей, подходящей под этот размер. После опрессовки изоляция плотно прилегает к жиле, а смазка внутри равномерно распределяется, исключая воздушные полости. Не допускается использование гаечных ключей или плоскогубцев - это повредит форму и нарушит герметичность. Цветовая маркировка (черный) помогает быстро идентифицировать сечение при обслуживании.

Безопасность и стандарты

Герметичный изолированный алюмомедный наконечник CPTAU 54.6 соответствует требованиям к изоляции и механической прочности, применяемым в электроустановках напряжением до 1000 В. Герметичная конструкция снижает риск возникновения дугового замыкания из-за окисления контактов. Продукт прошёл тестирование на устойчивость к коррозии, влаге и перепадам температур, что подтверждает безопасность эксплуатации в условиях открытого воздуха.

Преимущества

• Заполнение внутренней части контактной смазкой - предотвращает окисление алюминия и снижает переходное сопротивление
• Высокая устойчивость к УФ-излучению и экстремальным температурам - сохраняет целостность даже в регионах с холодными зимами и ярким солнцем
• Герметичность - исключает попадание влаги, пыли и соли, что важно для побережья и промышленных зон
• Совместимость с двумя металлами - один наконечник можно использовать как для алюминиевых, так и для медных проводов
• Яркая цветовая маркировка - ускоряет диагностику и минимизирует ошибки при сборке

Ограничения применения

• Не подходит для многожильных проводов сечением менее 54 мм2 - возможна потеря механической прочности
• Не рассчитан на частые разборки - после опрессовки демонтаж невозможен без повреждения
• Требуется точное соответствие диаметра отверстия (13 мм) и болта - несовпадение вызывает плохой контакт
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или растворителей - материал не предназначен для химически агрессивных условий

Примеры использования

• Подключение СИП-4 к входному автомату в распределительном щите на фасаде дома
• Соединение алюминиевой шины с выводом трансформатора на подстанции
• Присоединение медного кабеля к клемме коммутационного аппарата в условиях повышенной влажности (например, в насосной станции)
• Монтаж на столбах ЛЭП, где есть риск образования конденсата и коррозии

Практические советы

• Перед опрессовкой проверьте, чтобы жила была полностью вставлена в наконечник - не должно быть зазора между торцом жилы и основанием наконечника
• Используйте пресс-клещи с регулируемым усилием и правильной матрицей - для 54 мм2 нужна матрица, указанная в инструкции к клещам
• После монтажа осмотрите место опрессовки: поверхность должна быть ровной, без трещин и выпирающих участков
• Если вы используете несколько наконечников одной серии, обращайте внимание на цвет: черный = 54 мм2, другие цвета - другие сечения
• При работе в условиях сильного ветра или пыли закрывайте открытые концы наконечников временной заглушкой - это предохранит смазку от высыхания
