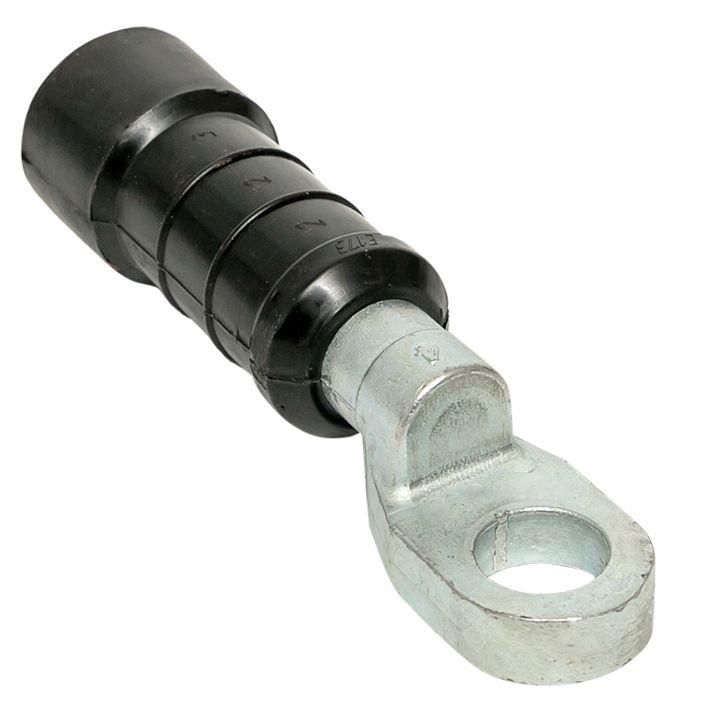

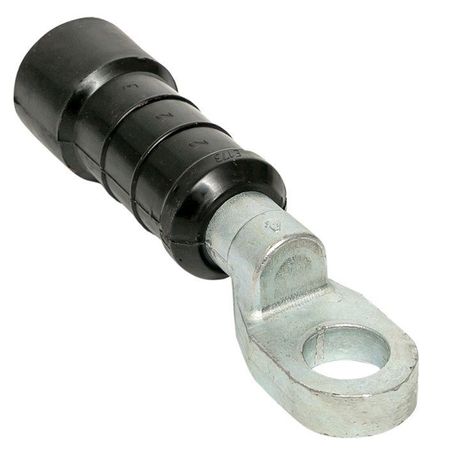

Герметичный изолированный наконечник CPTAU 50 инд. упак. | cptau50-r EKF

Наконечник герметичный изолированный CPTAU 50 от EKF предназначен для надёжного соединения медных проводов сечением до 50 мм2 в условиях повышенной влажности, запылённости или на открытом воздухе. Индивидуальная упаковка позволяет использовать только нужное количество, снижая потери и обеспечивая чистоту контактов при монтаже.

Назначение и область применения

Наконечник герметичный изолированный CPTAU 50 используется для оконцевания медных жил в силовых цепях, где важна защита от внешней среды. Подходит для установки в распределительных щитах, на столбах, в электроустановках на открытых площадках, а также в оборудовании, работающем в агрессивных условиях - например, на насосных станциях, тепловых пунктах, промышленных конвейерах.

Технические характеристики

• Максимальное сечение провода: 50 мм2
• Материал наконечника: медь, омеднённая
• Тип изоляции: термостойкая полиэтиленовая, герметичная
• Защита от влаги и пыли: герметичная конструкция (не указан IP, но реализовано за счёт плотного корпуса и уплотнения)
• Цвет изоляции: чёрный
• Упаковка: индивидуальная, каждая единица в отдельном пакете

Совместимость и монтаж

Наконечник CPTAU 50 совместим с пресс-клещами для обжима медных наконечников сечением 50 мм2. Обжим выполняется в два этапа: сначала - контактная часть, затем - изоляционная зона. Убедитесь, что диаметр штока пресса соответствует размеру наконечника. Герметичная изоляция не требует дополнительной защиты после монтажа - она уже закрывает место перехода от провода к наконечнику.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству продукции EKF. Наконечник CPTAU 50 не имеет явного указания на соответствие международным стандартам (IEC/ГОСТ), однако выполнен по аналогии с типовыми решениями для герметичных соединений, применяемыми в энергетике и промышленности России.

Преимущества

• Герметичная изоляция предотвращает попадание влаги и коррозийных агентов внутрь соединения
• Омеднённая поверхность повышает долговечность контакта и снижает сопротивление
• Индивидуальная упаковка исключает механические повреждения и загрязнение при транспортировке и хранении
• Не требуется дополнительная изоляция после обжима - экономия времени при монтаже

Ограничения применения

• Подходит только для медных проводов - не применяется с алюминием
• Не рассчитан на частые перегрузки выше номинала 50 мм2 - возможен перегрев
• Не предназначена для многократного демонтажа - обжим является одноразовым
• Работает в температурном диапазоне, ограниченном материалом изоляции (обычно -40C…+80C; точные значения не указаны производителем)

Примеры использования

• Подключение входного кабеля СИП к автоматическому выключателю в наружном щите
• Обжим фазного провода в распределительной коробке на улице
• Соединение кабеля с клеммой преобразователя частоты в цехе с высокой влажностью
• Завершение жилы перед подключением к заземляющей шине в условиях постоянной сырости

Практические советы

• Перед обжимом проверьте, чтобы провод был полностью вставлен в наконечник - не допускайте выступающих жил
• Используйте пресс с матрицей, подходящей именно для 50 мм2 - слишком маленький или большой размер приведёт к плохому контакту
• Храните наконечники CPTAU 50 в сухом месте, даже в индивидуальной упаковке - избыток влаги может повредить металл
• При работе в холодную погоду согрейте наконечник до комнатной температуры - изоляция становится хрупкой ниже -10C
• Не используйте плоскогубцы вместо пресса - это нарушит герметичность и приведёт к выходу из строя соединения
