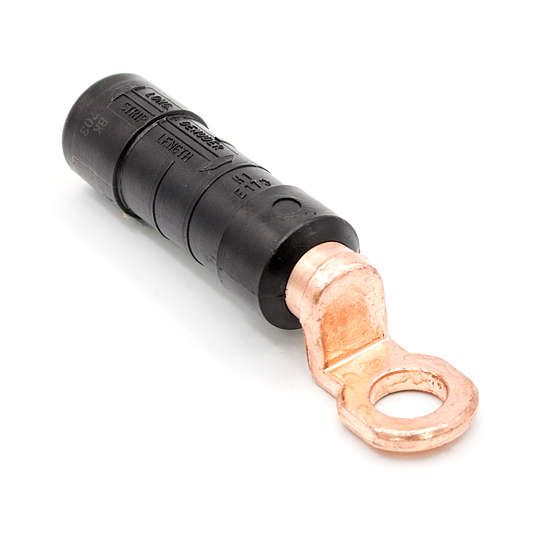

Изолированный наконечник (CPTAU 50) | 21800941 ВК

Наконечник изолированный под опрессовку кольцевой 50 мм2 ВК - это надёжное соединительное изделие для оконцевания одножильных проводов сечением 50 мм2, особенно при работе с проводами СИП. Бренд ВК и артикул 21800941 указывают на продукцию, созданную для российских условий эксплуатации и совместимую с распространённым оборудованием.

Назначение и область применения

Наконечник изолированный под опрессовку кольцевой 50 мм2 ВК используется для создания прочного и безопасного контакта между проводом и токоведущими элементами - шинами, зажимами, вводными клеммами оборудования. Применяется в сетях высокого напряжения, в том числе на ЛЭП, где требуется герметичная и долговечная изоляция. Особенно эффективен при монтаже проводов СИП, так как обеспечивает плотное соединение без доступа воздуха и влаги к металлическому контакту.

Технические характеристики

• Форма контактной площадки: кольцевая - позволяет использовать болтовые соединения с гайками и шайбами, исключает соскальзывание кабеля;
• Поперечное сечение: 50 мм2 - рассчитан на токовые нагрузки, характерные для распределительных линий средней мощности;
• Материал: медный наконечник с пластиковой изоляцией - сочетает хорошую проводимость меди и защитные свойства полиэтилена;
• Изолированный: да - внешняя оболочка защищает от случайного прикосновения, перегрева и воздействия окружающей среды;
• Количество жил: одна - предназначается для однопроволочных или многопроволочных жил, собранных в один пучок;
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает суровый климат Сибири и Урала, а также летнюю жару юга России;
• Устойчивость к УФ: да - изоляция не трескается и не теряет эластичность под прямыми солнечными лучами;
• Испытательное напряжение изоляции: 6 кВ в воде - гарантирует безопасность даже при повышенной влажности и возможном попадании воды;
• Гарантийный срок: 60 месяцев - соответствует требованиям к длительной эксплуатации в энергообъектах.

Совместимость и монтаж

Наконечник ВК 21800941 совместим с инструментом для опрессовки HT 50 и R 22. Для правильного монтажа необходимо использовать матрицу Е 173 - она формирует нужную форму деформации трубчатой части наконечника, обеспечивая механическую прочность и минимальное переходное сопротивление. Подходит для медных и алюминиевых шин. Перед установкой проверьте соответствие внутреннего диаметра наконечника диаметру жилы провода - он должен свободно входить без усилия, но не люфтить.

Безопасность и стандарты

Изделие прошло испытание на пробой изоляции при 6 кВ в водной среде - что подтверждает её способность сохранять целостность даже при намокании. Это важно для открытых участков ЛЭП и мест с высокой влажностью. Материалы соответствуют требованиям безопасности для работы в условиях постоянного напряжения до 10 кВ. Гарантия 5 лет свидетельствует о соответствии нормам качества российского рынка.

Преимущества

• Зарегистрированная адаптация под российские типы клемм и оборудование - снижает риск несовместимости при замене или ремонте;
• Цельная изоляция предотвращает проникновение влаги и грязи к контактному узлу - увеличивает срок службы;
• Высокая устойчивость к холоду и УФ-излучению - идеально для наружных установок;
• Кольцевая форма позволяет легко закрепить наконечник болтом - удобство при обслуживании и диагностике.

Ограничения применения

Не применяйте наконечник для многожильных проводов с большим количеством тонких жил - они требуют специальных наконечников с бандажом. Также запрещено использование без опрессовки - просто затянутый болтом контакт будет нагреваться и выходить из строя. Не используйте для переменного тока выше 10 кВ - максимальное напряжение изоляции составляет 6 кВ при тестировании, что соответствует классу защиты до 10 кВ, но не рекомендовано для систем выше этого уровня без дополнительных мер.

Примеры использования

• Подключение СИП-провода к автоматическому выключателю на столбе ЛЭП;
• Присоединение силового кабеля к шине в распределительном пункте 6–10 кВ;
• Монтаж заземления на опоре воздушной линии;
• Обустройство ответвлений от основной линии перед трансформаторной подстанцией.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину вставляемой части наконечника - лишний металл вызывает плохой контакт;
• Проверяйте глубину вставки провода в наконечник - должна полностью покрывать медную часть, но не доходить до начала изоляции;
• Используйте только сертифицированный инструмент HT 50/R 22 с матрицей E 173 - другие инструменты могут повредить изоляцию или не обеспечить достаточное давление;
• После монтажа осмотрите место опрессовки: поверхность должна быть равномерно сплющенной, без трещин и выпуклостей;
• На открытом воздухе можно дополнительно применить термоусадочные трубки поверх изоляции для усиленной защиты от влаги.
