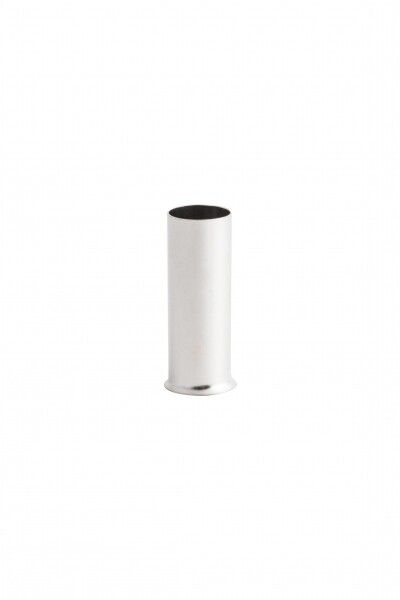

Наконечник штыревой втулочный НШв 16.0-12 (уп50шт) EKF PROxima | nshv-16-12

Наконечник штыревой втулочный НШв 16.0-12 от EKF - это надёжный соединитель для оконцевания многожильных медных проводов сечением 16 мм2. Упаковка содержит 50 штук, что удобно для массового монтажа. Продукт из серии PROxima предназначен для работы в условиях высокой нагрузки и требует только опрессовки - без предварительного облуживания.

Назначение и область применения

Наконечник штыревой втулочный НШв 16.0-12 используется для оконцевания многожильных медных проводов типов ПВ-3, ПВС, ПУГВ и аналогичных. Он обеспечивает прочное и долговечное соединение между проводом и контактной частью оборудования - клеммами, болтовыми зажимами, автоматическими выключателями, контакторами. Подходит для силовой и управляющей электроники: щитовые устройства, станки, конвейеры, системы освещения, промышленные панели.

Технические характеристики

• Номинальное сечение проводника: 16 мм2
• Длина втулки: 12 мм
• Наружный диаметр: 6,2 мм
• Внутренний диаметр: 5,8 мм - позволяет легко вставить провод
• Материал: медь, с электролитическим лужением - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Форма фланца: трубчатая - обеспечивает равномерное распределение усилия при опрессовке
• Напряжение: до 690 В
• Диапазон рабочих температур: от –55 C до +135 C
• Цвет: серый
• Срок гарантии: 84 месяца
• Содержание галогенов: да - не рекомендовано для помещений с повышенными требованиями к дымообразованию

Совместимость и монтаж

Наконечник штыревой втулочный НШв 16.0-12 совместим только с методом монтажа - опрессовка. Для этого требуется специальный пресс-клещи с матрицей под размер 16 мм2. Предварительное облуживание провода не требуется - лужёная втулка сама защищает жилы от окисления и обеспечивает хороший контакт. Диаметр втулки 5,8 мм соответствует стандартному сечению 16 мм2 для многожильных проводов. Не используйте паяльник - это нарушает целостность конструкции и снижает механическую прочность.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в электротехнических системах. Лужёное покрытие снижает риск коррозии и увеличивает срок службы контакта. Однако наличие галогенов делает его непригодным для установки в закрытых помещениях с высокими нормами пожаробезопасности (например, метро, больницы, тоннели), где запрещены материалы, выделяющие токсичные газы при горении.

Преимущества

• Заменяет операцию облуживания - экономит время и исключает человеческий фактор
• Высокая надёжность соединения благодаря однородному материалу (медь) и равномерному лужению
• Устойчивость к вибрациям и перегрузкам - идеально для промышленного оборудования
• Длительный срок службы - гарантия 84 месяца
• Удобная упаковка: 50 штук в одной картонной коробке - минимизирует потери и упрощает учёт

Ограничения применения

• Не применяется для одножильных проводов - предназначено только для многожильных
• Не подходит для сред с ограниченным содержанием галогенов - например, в системах эвакуации, медицинских учреждениях
• Требуется точный подбор инструмента: некорректная опрессовка приведёт к плохому контакту или разрыву
• Не использовать в условиях постоянного воздействия открытого пламени или сверхвысоких температур выше +135 C

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Соединение проводов с клеммами частотных преобразователей
• Оконцевание проводов управления в цепях станков с ЧПУ
• Монтаж заземляющих проводников в промышленных корпусах
• Установка в контакторах и реле переменного тока до 690 В

Практические советы

• Перед опрессовкой проверьте, чтобы провод был полностью вставлен в втулку - не должно быть торчащих жил
• Выбирайте клещи с матрицей, рассчитанной именно на 16 мм2 - слишком слабая или сильная опрессовка испортит наконечник
• При работе в сыром или агрессивном окружении дополнительно контролируйте состояние лужёного слоя - он защищает от окисления, но не вечный
• Для крупных проектов храните упаковки в сухом месте - даже лужёные наконечники могут терять качество при длительном воздействии влаги
• Обязательно пометьте место монтажа - НШв 16.0-12 имеет серый цвет, который плохо контрастирует с большинством изоляций
