Наконечник штыревой втулочный изолированный F-14 мм 2х16 мм² (НШВи(2) 16-14/НГи2 16-14) слоновая кость | 08-2813 REXANT MEET

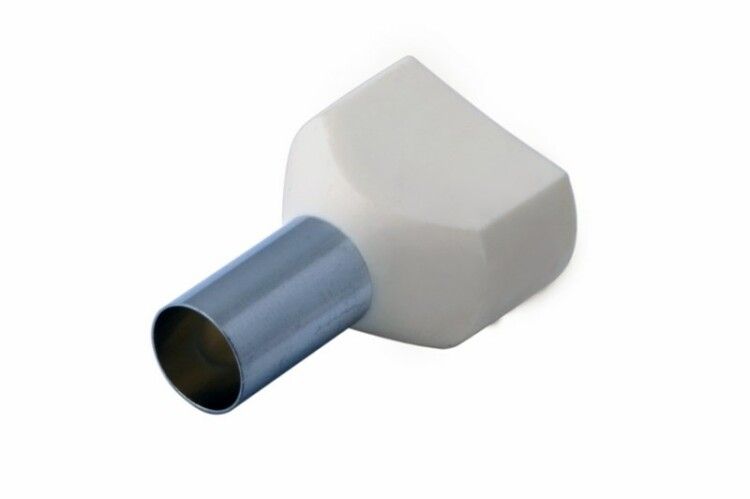

Наконечник штыревой втулочный изолированный F-14 мм 2х16 мм2 (НШВи(2) 16-14 / НГи2 16-14) слоновой кости - двойной обжимной наконечник из латуни с ПВХ-изоляцией, предназначенный для надёжного соединения двух проводов сечением 16 мм2 каждый. Бренд Rexant предлагает этот продукт как решение для ускоренного и безопасного монтажа в распределительных щитах, промышленном оборудовании и силовых цепях.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного соединения между двумя многожильными медными проводами и контактами аппаратов, автоматических выключателей, контакторов, клеммных колодок и другого оборудования. Применяется там, где требуется подключить два провода к одной точке - например, при ответвлении цепи, заземлении или коммутировании параллельных нагрузок. Особенно эффективен в условиях высоких токов и частых вибраций.

Технические характеристики

• Тип: Двойной втулочный наконечник (штыревой)
• Сечение одного проводника: 16 мм2
• Количество проводников: 2
• Длина втулки: 14 мм
• Диаметр отверстия: 8,7 мм
• Материал втулки: Латунь с лужёным покрытием
• Материал изоляции: Поливинилхлорид (ПВХ)
• Цвет изоляции: Слоновая кость
• Форма фланца: Трубчатая
• Способ монтажа: Обжимной
• Изоляция: Да, полностью закрывает втулку до основания

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-14 мм 2х16 мм2 совместим с обжимными инструментами, поддерживающими матрицы для двойных наконечников. Для правильного обжима рекомендуются следующие модели: HT-8164 (арт. 12-3206), HT-301E (арт. 12-3114), HT-301S (арт. 12-3119, 12-3019-4). Перед установкой необходимо зачистить изоляцию с обоих проводов на длину, равную глубине втулки (не менее 14 мм). Жилы вставляются в втулку до упора - коническая манжета из ПВХ облегчает введение многожильных проводов. После обжима проверьте герметичность соединения: изоляция должна плотно прилегать к корпусу, а металлическая часть - не иметь трещин или перекосов.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству и безопасности для электромонтажных изделий. Лужёное покрытие предотвращает окисление латуни, обеспечивает хорошую проводимость и снижает риск нагрева в месте контакта. Изоляция из ПВХ устойчива к механическим повреждениям, влаге и большинству химикатов, используемых в промышленной среде. Соответствует нормам для работы в помещениях с классом защиты IP54 и выше.

Преимущества

• Заменяет две отдельные точки подключения - позволяет соединить два провода одним элементом, что экономит место в клеммах и уменьшает количество соединений.
• Улучшенная форма входа с конической манжетой - исключает выпадение жил при вводе, особенно важно для гибких многожильных проводов.
• Лужёная поверхность - увеличивает срок службы контакта, препятствует коррозии даже во влажной среде.
• Яркий цвет изоляции (слоновая кость) - упрощает визуальный контроль и отличает от других типов наконечников при обслуживании.
• Не требует пайки - исключает риск перегрева провода и упрощает работу в труднодоступных местах.

Ограничения применения

• Подходит только для медных многожильных проводов сечением 16 мм2 - нельзя использовать с алюминием или одножильными проводами меньшего/большего сечения.
• Работает только при использовании подходящего обжимного инструмента - неквалифицированный обжим приведёт к плохому контакту и перегреву.
• Не предназначен для постоянного погружения в жидкости или открытого монтажа вне щита - хотя изоляция защищает от брызг, она не является водонепроницаемой в режиме IP67+.
• Максимальный рабочий ток ограничен материалом и площадью контакта - не применяйте в цепях свыше 100 А без согласования с проектом.

Примеры использования

• Подключение двух выходных кабелей от УЗО к групповым автоматам в этажном щите.
• Создание общей точки заземления для нескольких устройств в одном ящике.
• Монтаж питания на двигателе или насосе, когда два провода (фаза + нуль) должны подсоединяться к одному клеммнику.
• Альтернатива скруткам в старых системах - замена опасных соединений на стандартизованные и сертифицированные решения.

Практические советы

• Перед обжимом всегда проверяйте соответствие сечения провода и наконечника - использование 10 мм2 вместо 16 мм2 вызовет перегрузку.
• Выбирайте обжимной клещ с регулировкой усилия - слишком слабый обжим приведёт к люфту, слишком сильный - к разрыву жил.
• После монтажа потяните за провода - они не должны свободно двигаться внутри втулки.
• При работе в сырых помещениях дополнительно используйте термотрубку на основе наконечника - он уже имеет изоляцию, но усиление повысит надёжность.
• Храните наконечники в сухом месте - даже лужёная латунь может потерять качество при длительном контакте с влагой и солями.
