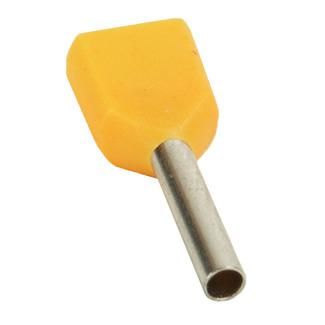

Наконечник штыревой втулочный под два провода НШвИ2 OptiKit T-Shv2-PVC- 16-14 (уп.100шт) КЭАЗ 278054

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-16-14 (100 шт) от КЭАЗ Optima предназначен для надёжного соединения двух медных проводов сечением 16 мм2 каждый в одном контакте. Этот наконечник используется там, где требуется компактное и безопасное оконцевание пары проводов - например, при подключении автоматов в щитах или сборке шлейфов. Артикул 278054 входит в серию OptiKit T/S.

Назначение и область применения

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-16-14 (100 шт) позволяет одновременно соединить два провода сечением 16 мм2 в одной втулке и закрепить их в клемме или разъёме. Подходит для работы в цепях переменного и постоянного тока до 400 В. Часто применяется при монтаже распределительных щитов: для подключения автоматических выключателей, УЗО, реле, когда необходимо сделать последовательную связь между соседними устройствами без дополнительных перемычек.

Технические характеристики

• Тип: штыревой втулочный, двойной (два провода в одной втулке)
• Сечение каждого провода: 16 мм2 (в сумме - 32 мм2)
• Материал: медь с лужёным покрытием
• Изоляция: да, из ПВХ зелёного цвета
• Длина втулки: 14 мм
• AWG: 14 (соответствует сечению 16 мм2)
• Номинальное напряжение: 400 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Упаковка: 100 штук в упаковке

Совместимость и монтаж

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-16-14 (100 шт) совместим с клеммами, рассчитанными на штыревые наконечники типа “T” с диаметром штыря, соответствующим 16 мм2. Для установки используйте специальный обжимной инструмент с матрицей для двойных наконечников. Обжим должен быть равномерным - проверьте, чтобы изоляция плотно прилегала к корпусу наконечника, а металлическая часть полностью охватила жилы. Не допускается использование плоскогубцев или других нештатных инструментов - это снижает контактное давление и повышает риск перегрева.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к качеству и безопасности для электротехнической продукции. Медная основа с лужением обеспечивает устойчивость к окислению, а ПВХ-изоляция защищает от случайного замыкания. Соответствует нормам для оборудования, работающего в условиях повышенной влажности и колебаний температуры. Лужённое покрытие предотвращает коррозию в агрессивных средах.

Преимущества

• Обеспечивает надёжное соединение двух проводов в одном месте - экономит место в клеммах и уменьшает количество точек подключения
• Изолированный дизайн исключает риск прикосновения к токоведущим частям после монтажа
• Лужёная медь увеличивает срок службы контакта, особенно в условиях высокой влажности
• Зелёный цвет изоляции легко отличается от других типов наконечников - ускоряет визуальную диагностику
• Выдерживает широкий диапазон температур - подходит для холодных и жарких помещений

Ограничения применения

Не предназначены для подключения алюминиевых проводов - материал наконечника (медь) несовместим с алюминием без переходных элементов. Не рекомендуется использовать в цепях выше 400 В. Также не следует применять этот наконечник для проводов меньшим сечением - он не фиксирует жилы меньше 16 мм2 надёжно. Не подходит для многожильных проводов с гибкой конструкцией без предварительной прессовки жил.

Примеры использования

• Подключение нескольких автоматических выключателей в одном ряду через общий шлейф
• Создание ответвлений в силовой цепи без использования клеммных колодок
• Сборка панелей управления на заводах, где важна компактность и надёжность соединений
• Монтаж систем освещения и нагрева в помещениях с высокими требованиями к долговечности контактов

Практические советы

• Перед обжимом обязательно удалите изоляцию с проводов точно на длину втулки - 14 мм. Перекос или недостаточная длина жилы снижают качество контакта
• Проверяйте соответствие диаметра штыря наконечника и внутреннего размера клеммы - даже небольшая разница может вызвать плохой контакт
• Храните наконечники в сухом месте - хотя они имеют ПВХ-изоляцию, длительное воздействие влаги может повредить лудёное покрытие
• При использовании в щитах с ограниченным пространством - этот наконечник позволяет избежать лишних перемычек и уплотнителей
• Артикул 278054 - оптимальный выбор, если вам нужны именно двойные наконечники на 16 мм2; аналоги с другим сечением не подходят взаимозаменяемо
