Наконечник штыревой втулочный изолированный НШВИ(2) 16-14 - 79473 КВТ

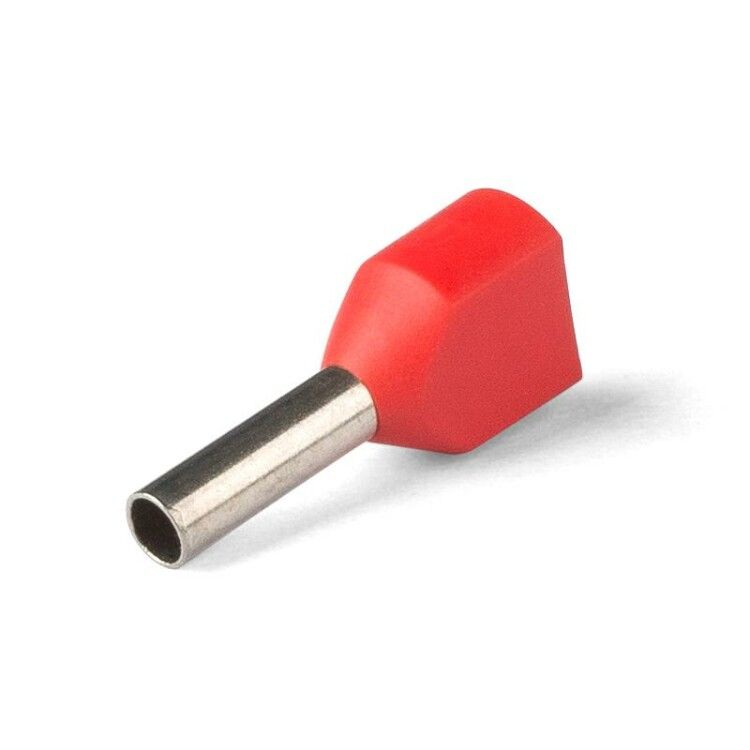

Наконечник штыревой втулочный изолированный НШВИ(2) 16-14 КВТ - это двойной соединительный элемент для монтажа двух гибких медных проводников сечением 16 мм2 каждый. Благодаря изолированной конструкции и луженому покрытию, он обеспечивает надёжный контакт при опрессовке, исключая необходимость предварительного облуживания проводов. Применяется в распределительных щитах, пультах управления и других местах с ограниченным пространством.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ(2) 16-14 КВТ предназначен для создания одного точечного соединения между двумя многопроволочными медными проводами одинакового сечения. Он преобразует два гибких провода в единый жесткий штырь, который легко вставляется в клеммы, зажимы и автоматические выключатели. Подходит для монтажа в электрошкафах, на станках, конвейерах, системах автоматизации и любых устройствах, где требуется компактное и надёжное соединение двух проводов без скруток.

Технические характеристики

• Номинальное сечение проводника: 16 мм2 (на каждый провод)
• Общее количество проводов: 2
• Длина втулки: 14 мм
• Наружный диаметр: 8,7 мм
• Внутренний диаметр втулки: 8,3 мм
• Материал втулки: медь марки М1
• Покрытие: электролитическое лужение - улучшает проводимость и защищает от окисления
• Материал изоляции: полипропилен (PP) - безгалогенный, термостойкий
• Рабочая температура: от –40 C до +105 C
• Температурная стойкость изоляции: +105 C
• Номинальное напряжение: 0,69 кВ
• Цвет изоляции: синий - соответствует цветовой маркировке DIN 46228-4 для сечения 16 мм2
• Тип конструкции: двойной втулочный, с трубчатым фланцем
• Способ монтажа: опрессовка специальным клещами
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ(2) 16-14 КВТ совместим с клеммами, зажимами и автоматическими выключателями, имеющими посадочное отверстие диаметром 8–9 мм. Для установки используются пресс-клещи с матрицей, подходящей под размер 16 мм2. Убедитесь, что инструмент имеет правильный профиль - не допускается обжим обычными плоскогубцами. Изоляция не требует удаления перед монтажом; она служит защитой от случайного контакта. После опрессовки втулка должна плотно охватывать оба провода, а изоляционная манжета остаться целой и не треснуть.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена - при перегреве не выделяет токсичных газов, что важно для замкнутых помещений. Соответствие цветовой маркировке DIN 46228-4 позволяет быстро идентифицировать сечение провода по цвету - синий = 16 мм2. Напряжение 0,69 кВ гарантирует безопасную работу в сетях до 690 В переменного тока. Произведён по техническим условиям ТУ 3424-001-59861269-2004, что подтверждает соответствие требованиям к качеству и прочности соединения.

Преимущества

• Заменяет две отдельные клеммы и скрутку - экономит место в щите
• Не требует облуживания проводов - снижает время монтажа
• Защитная изоляция предотвращает короткое замыкание и случайный контакт
• Лужёная медь обеспечивает низкое переходное сопротивление и долговечность
• Коническая форма входа (Easy Entry) упрощает введение проводов в втулку
• Цветовая маркировка по DIN уменьшает риск ошибки при сборке

Ограничения применения

• Подходит только для медных многопроволочных проводов - не используется с алюминием или однопроволочными жилами
• Не предназначена для частого демонтажа - после опрессовки соединение считается постоянным
• Не рекомендуется применять в средах с воздействием растворителей, масел или агрессивных химикатов - полипропилен устойчив, но не ко всем веществам
• Максимальная рабочая температура +105 C - не использовать рядом с нагревательными элементами без дополнительной защиты
• Не подходит для проводов меньшего сечения - при использовании 10 мм2 или меньше возможен слабый контакт

Примеры использования

• Подключение двух выходных проводов от датчика к одной клемме автомата
• Соединение фазного и нулевого проводов в распределительной коробке
• Монтаж цепей управления в пульте станка, где мало места для нескольких отдельных наконечников
• Замена скруток в старых щитах при модернизации - повышает надёжность и безопасность
• Сборка силовых цепей в промышленных контроллерах и частотных преобразователях

Практические советы

• Перед опрессовкой проверьте, чтобы оба провода были полностью вставлены в втулку - не должно быть торчащих жил
• Используйте клещи с регулировкой усилия - переобжим может повредить изоляцию, недостаточный - вызовет плохой контакт
• Проверяйте качество обжима: втулка должна равномерно сплющиться, изоляция не деформируется
• При работе в холоде (+5 C и ниже) согрейте наконечник руками - полипропилен становится хрупким при низких температурах
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может снизить срок службы
• При замене на аналоги - сверьте цвет и диаметр втулки: синий цвет и 8,3 мм внутреннего диаметра - ключевые маркеры для 16 мм2
