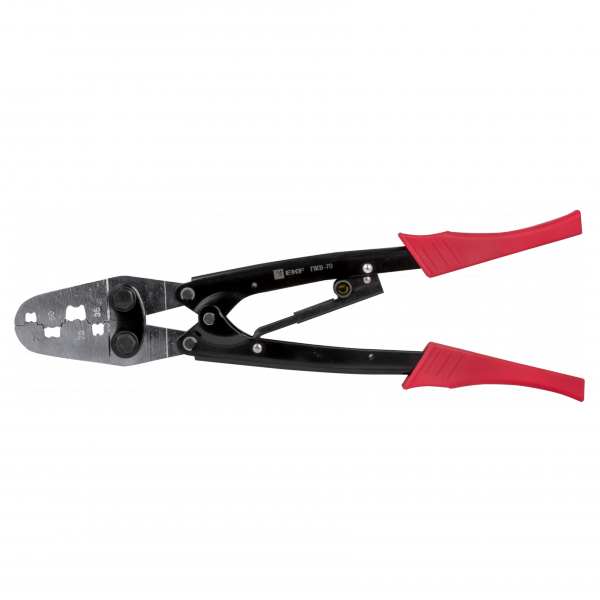

Пресс-клещи ПКВ-70 Expert 25-70 мм² EKF pkv-70-exp

Пресс-клещи ПКВ-70 от EKF - ручной инструмент для надёжной опрессовки втулочных наконечников типа HШв и HШвИ на кабелях сечением 25–70 мм2. Артикул pkv-70-exp предназначен для профессионального монтажа в распределительных щитах, на станках и в силовых цепях.

Назначение и область применения

Пресс-клещи ПКВ-70 используются для обжима кабельных наконечников - металлических соединителей, которые устанавливаются на концах проводов для подключения к клеммам, шинам и контактным группам. Инструмент подходит для работы с наконечниками типов HШв, HШвИ и HШвИ(2). Применяется в электромонтаже: сборке щитов, подключении двигателей, установке автоматических выключателей, прокладке силовых кабелей.

Технические характеристики

• Тип привода: ручной - требует физического усилия оператора
• Поперечное сечение кабеля: 25–70 мм2 - подходит для медных жил средней и большой толщины
• Тип наконечников: HШв, HШвИ, HШвИ(2) - только втулочные, изолированные и неизолированные
• Механизм: храповый - обеспечивает полный цикл обжима без необходимости многократного нажатия

Совместимость и монтаж

Пресс-клещи ПКВ-70 совместимы исключительно с наконечниками, соответствующими ГОСТ 7385 и DIN 46228. Для правильного обжима необходимо точно подбирать наконечник по сечению кабеля. Установите провод до упора в гнездо наконечника - не допускайте зазора между изоляцией и металлом. Храповый механизм сам прекращает движение после завершения цикла, что предотвращает недожим или пережим.

Безопасность и стандарты

Пресс-клещи ПКВ-70 соответствуют требованиям безопасности для ручного электроинструмента. Материал рабочих губок закалённая сталь, устойчивая к деформации. Рукоятки покрыты неметаллическим материалом, снижающим риск поражения током при работе под напряжением - однако инструмент не является изолирующим и не предназначен для работ под напряжением без отключения питания.

Преимущества

• Храповый механизм гарантирует одинаковое качество обжима при каждом использовании - даже при слабом усилии
• Узкий профиль головки позволяет работать в плотном пространстве - например, внутри щита
• Стойкая конструкция рассчитана на сотни циклов обжима без потери точности
• Не требует внешнего источника энергии - работает в любых условиях, в том числе на высоте или в удалённых местах

Ограничения применения

• Не подходят для наконечников других типов: HШ, HШЛ, U-образных, кольцевых
• Не предназначены для обжима алюминиевых жил - только медные
• Максимальное сечение 70 мм2 - для более толстых кабелей требуется другой инструмент
• Не использовать при температуре ниже –10 C - металл становится хрупким, повышается риск поломки

Примеры использования

• Подключение кабеля 35 мм2 к клемме автомата в распределительном щите
• Обжим наконечника HШвИ на проводе 50 мм2 перед подключением к контактору
• Монтаж силового кабеля 70 мм2 на шину PE в подстанции
• Замена старых наконечников на промышленном оборудовании

Практические советы

• Перед первым применением проверьте соответствие наконечника и сечения кабеля - используйте таблицу на корпусе инструмента
• Чистите губки от грязи и оксидов после каждого десятка обжимов - это продлевает срок службы
• Не применяйте насадки от других моделей - они не совпадают по форме и давлению
• При обжиме держите клещи перпендикулярно кабелю - наклон вызывает неравномерную деформацию
• Артикул pkv-70-exp - единственный вариант в серии PROxima с этим диапазоном сечений; аналоги от других брендов могут иметь другую форму губок
