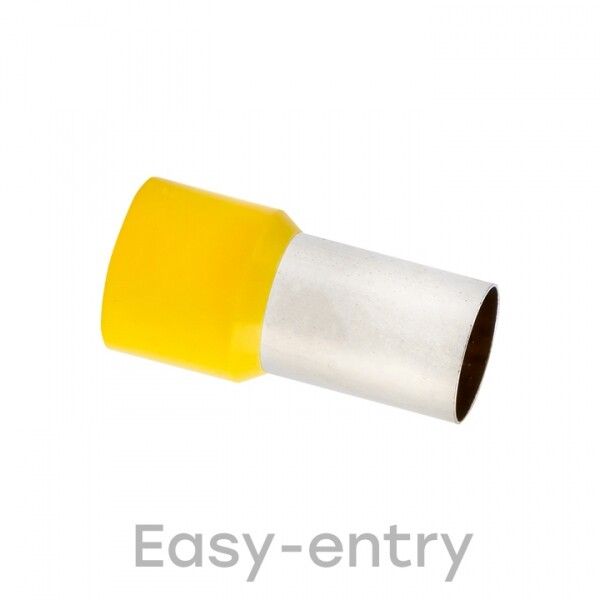

Наконечник штыревой втулочный изолированный НШвИ 70,0-20 (50шт.) EKF PROxima | nhvi-70.0-20

Наконечник штыревой втулочный изолированный НШвИ 70,0-20 желтый (50 штук) от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов сечением 70 мм2. Благодаря встроенной изоляции и лужённому контакту, этот наконечник исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая безопасность соединений в силовых цепях до 690 В.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 70,0-20 желтый (50 штук) используется для оконцевания многопроволочных медных проводов типа ПВ-3, ПВС, КГ и аналогичных. Применяется там, где требуется прочное и долговечное соединение под болтовые зажимы - например, в распределительных щитах, на входах оборудования, в частотных преобразователях, контактных аппаратах и силовых клеммах.

Технические характеристики

• Номинальное сечение проводника: 70 мм2
• Тип изделия: втулочный, изолированный
• Материал проводника: медь луженая
• Длина втулки: 20 мм
• Диаметр внутренний: 12 мм - обеспечивает плотную посадку многожильного провода
• Диаметр наружный: 14,3 мм - совместим с большинством стандартных зажимов
• Материал изоляции: полипропилен (PP) - устойчив к механическим нагрузкам и химическим воздействиям
• Рабочее напряжение: до 690 В
• Температурный диапазон: от –40 C до +80 C
• Покрытие поверхности: электролитическое лужение - снижает окисление и улучшает проводимость
• Конструкция жилы: многопроволочная
• Цвет изоляции: жёлтый - стандартизированная цветовая маркировка для быстрой идентификации
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ 70,0-20 желтый (50 штук) монтируется методом опрессовки специальным клещами с матрицей под размер 70 мм2. Предварительно зачищается изоляция провода на длину втулки (20 мм), затем провод вставляется до упора. Для качественного соединения используйте опрессовочные клещи с правильным профилем - недостаточно или избыточное давление снижают надёжность контакта. Изоляционная манжета остаётся целой после монтажа, не требует дополнительной защиты.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности для электромонтажа в условиях повышенной влажности и перепадов температур. Материал изоляции - полипропилен - не содержит фталатов, однако содержит галогены, что делает его менее подходящим для помещений с особыми требованиями к дымовой токсичности (например, метро, больницы). Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.5 реализуется через сертификаты производителя EKF.

Преимущества

• Устраняет этап облуживания провода - экономит время и снижает риск брака при монтаже
• Изолированная конструкция защищает от случайного замыкания между соседними контактами
• Лужёная поверхность обеспечивает стабильный контакт даже при длительной эксплуатации
• Жёлтый цвет позволяет легко отличить наконечник от других по сечению или типу
• Высокая механическая прочность благодаря цельнометаллической втулке и прочной изоляции

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможна деформация или плохой контакт
• Не рекомендуются для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция PP не является герметичной
• Запрещено использовать в средах с высокой концентрацией паров кислот/щелочей - материал изоляции чувствителен к агрессивной химии
• Не применяются в системах с напряжением выше 690 В - превышение может вызвать пробой изоляции

Примеры использования

• Подключение мощных двигателей в промышленных станках
• Монтаж входных кабелей в частотных преобразователях EKF
• Соединение проводов в силовых щитах на заводах и складских комплексах
• Обвязка автоматических выключателей и контакторов с током более 160 А

Практические советы

• Перед опрессовкой проверьте, чтобы провод был полностью вставлен в втулку - не допускайте выступающих жил
• Выбирайте клещи с матрицей, точно соответствующей сечению 70 мм2 - использование неверного инструмента приведёт к слабому контакту
• При работе в холоде (ниже –20 C) согрейте наконечник перед установкой - полипропилен становится хрупким
• Не используйте плоскогубцы вместо опрессовочных клещей - результат будет ненадёжным
• Храните в сухом месте - хотя изоляция устойчива, длительное воздействие влаги может снизить адгезию покрытия
