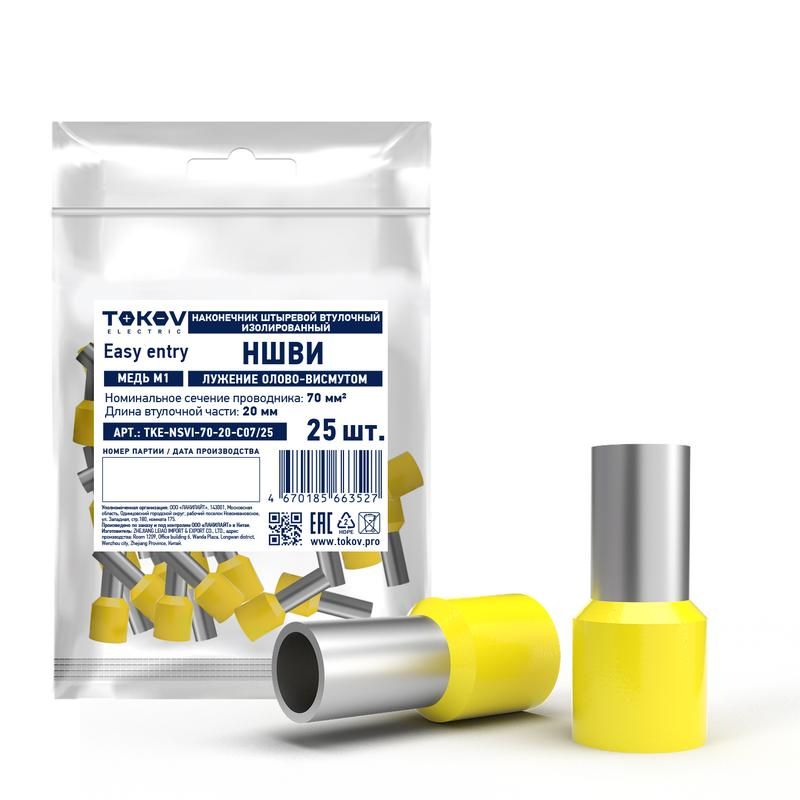

Наконечник штыревой втулочный изолированный НШВИ 70-20 TOKOV ELECTRIC TKE-NSVI-70-20-C07/25

Наконечник штыревой втулочный изолированный 70-20 НШВИ от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 70 мм2, предназначенный для быстрого и безопасного подключения к штыревым клеммам. Артикул tke-nsvi-70-20-c07/25 обеспечивает изолированную фиксацию без необходимости дополнительной термоусадки.

Назначение и область применения

Наконечник штыревой втулочный изолированный 70-20 НШВИ используется для создания прочного и изолированного контакта между многожильным медным проводом и штыревыми клеммами аппаратов, автоматических выключателей, контактных площадок или распределительных щитов. Подходит для силовых цепей с высокими токами - например, на вводах, в частях систем управления двигателями, на шинах распределительных устройств. Благодаря изоляции, не требует дополнительного укрытия, что ускоряет монтаж и снижает риск КЗ.

Технические характеристики

• Номинальное сечение проводника: 70 мм2 - рассчитан на токи до 200 А (при температуре +40C); соответствует ГОСТ 7385-91
• Длина втулки: 20 мм - оптимальна для плотного обжима без перегрузки жил
• Материал втулки: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Материал изоляции: полипропилен (PP) - устойчив к механическим повреждениям, не горюч, сохраняет форму при нагреве
• Изоляция не содержит галогенов - при возгорании не выделяет токсичных газов, подходит для закрытых помещений и объектов с повышенными требованиями к экологии
• Цвет: желтый - стандартизирован для обозначения проводов сечением 70 мм2 в соответствии с цветовой кодировкой
• Тип конструкции: стандартная - одноразовый обжим, без возможности демонтажа

Совместимость и монтаж

Наконечник штыревой втулочный изолированный 70-20 НШВИ совместим с любыми штыревыми клеммами, имеющими внешний диаметр до 10–11 мм. Для установки требуется специальный обжимной инструмент с матрицей для сечения 70 мм2. Обжим должен выполняться строго по меткам на втулке - недостаточное давление вызывает плохой контакт, избыточное - деформирует изоляцию. Монтаж допускается только на медном многожильном проводе. Одножильные провода не рекомендуются - возможен обрыв жил при изгибе.

Безопасность и стандарты

Наконечник соответствует требованиям ГОСТ 7385-91 и IEC 60947-7-1. Полипропиленовая изоляция не поддерживает горение и не выделяет едких веществ при воздействии высоких температур. Продукт сертифицирован для работы в условиях влажности до 95%, при температуре от –40C до +85C. Не предназначен для постоянного погружения в жидкости или открытого монтажа под прямыми осадками.

Преимущества

• Уже изолирован - исключает необходимость в термоусадке или изоленте, экономит время монтажа
• Высокая долговечность - медь с антикоррозийной обработкой и PP-изоляция обеспечивают срок службы более 15 лет в нормальных условиях
• Экологически безопасный материал - отсутствие галогенов делает его подходящим для медицинских учреждений, метро, школ
• Чёткая цветовая маркировка - желтый цвет позволяет быстро идентифицировать сечение провода при обслуживании

Ограничения применения

• Не применяется для алюминиевых проводов - отличается коэффициентом расширения, возможен ослабление контакта
• Не подходит для переменного тока выше 1000 В - изоляция не рассчитана на высоковольтные сети
• Не рекомендуется использовать в местах с постоянными вибрациями без дополнительной фиксации - возможен самопроизвольный выход из клеммы
• Обжим можно выполнить только один раз - повторное использование запрещено

Примеры использования

• Подключение входного кабеля 70 мм2 к главному автоматическому выключателю в щите 0,4 кВ
• Фиксация фазного провода на шины частотного преобразователя
• Соединение кабеля питания с клеммой стартера на промышленном оборудовании
• Работа в распределительных пунктах на заводах, где важна скорость и безопасность монтажа

Практические советы

• Перед обжимом проверьте, чтобы все жилы провода полностью вошли в втулку - не должно быть торчащих концов
• Используйте обжимной клещи с регулировкой усилия - для 70 мм2 требуется около 10–12 кН
• Проверяйте качество обжима: после сжатия изоляция должна плотно прилегать к проводу, а металлическая часть - не иметь трещин
• При замене аналога - сверьте длину втулки (20 мм) и внутренний диаметр клеммы; другие модели с такой же маркировкой могут отличаться по форме
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие может снизить адгезию материала
