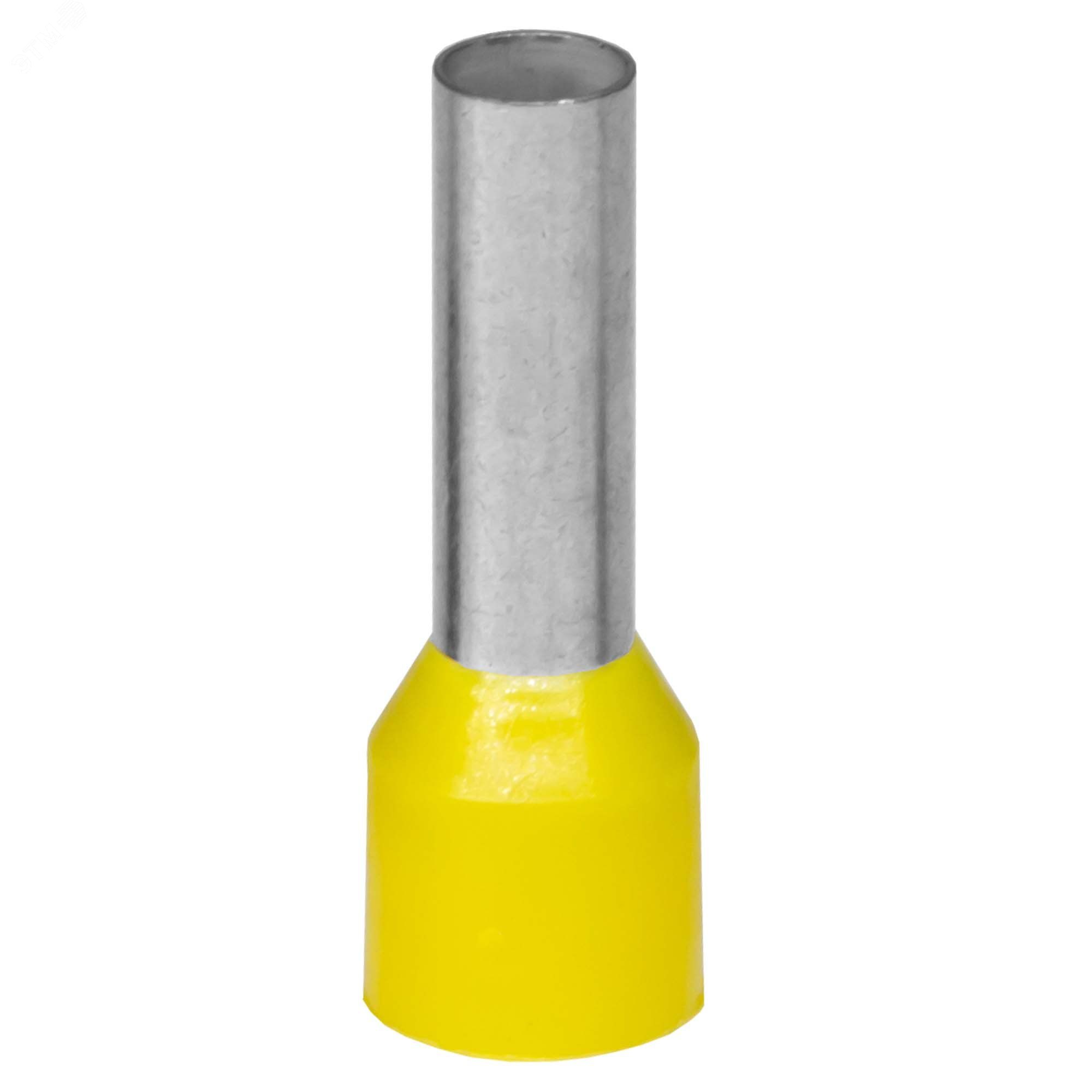

Наконечник-гильза с изолированным фланцем для жилы сечением 70кв.мм, длина контактной части 21мм, желтый (НШВИ 70-21) | IF70-21YW DKC ДКС

Наконечник-гильза с изолированным фланцем НШВИ 70-21 от DKC предназначен для надежного оконцевания многожильных медных проводников сечением 70 мм2. Благодаря изолированному фланцу и лужёной меди он обеспечивает безопасное соединение в распределительных щитах, на шинах и в клеммах оборудования, особенно там, где важна защита от случайного контакта.

Назначение и область применения

Наконечник-гильза НШВИ 70-21 используется для оконцевания многожильных проводов в силовых цепях. Подходит для подключения к болтовым зажимам, шинным коллекторам, автоматическим выключателям и клеммным блокам. Применяется в промышленном оборудовании, электрошкафах, системах автоматизации, на транспорте и в энергетике. Особенно эффективен там, где требуется исключить риск прикосновения к оголённым токоведущим частям после установки.

Технические характеристики

• Поперечное сечение жилы: 70 мм2
• Длина контактной части: 21 мм
• Материал контактной части: медь М0, лужёная (олово с висмутом)
• Материал изоляции: полипропилен (PP), не поддерживающий горение (UL94 HB)
• Тип изоляции: проклеенный фланец, трубчатой формы
• Цвет изоляции: желтый
• Галогены: отсутствуют
• Конструкция: стандартная, одноразовая

Совместимость и монтаж

Наконечник-гильза НШВИ 70-21 совместим с болтовыми зажимами, рассчитанными на диаметр штыря до 8–9 мм. Для монтажа используйте обжимной инструмент с матрицей, соответствующей сечению 70 мм2 и типу НШВИ. Обжим должен быть равномерным - проверьте, чтобы изоляция плотно прилегала к проводу, а медная часть не деформировалась. Убедитесь, что длина зачищенной жилы точно соответствует длине гильзы (21 мм): слишком длинная жила уменьшает надёжность изоляции, слишком короткая - снижает площадь контакта.

Безопасность и стандарты

• Изоляция выполнена из полипропилена, не поддерживающего горение (UL94 HB)
• Отсутствие галогенов - снижает образование токсичных веществ при перегреве или возгорании
• Лужёное покрытие предотвращает окисление и увеличивает срок службы контакта
• Произведено с соблюдением требований к качеству и безопасности для промышленного электромонтажа

Преимущества

• Изолированный фланец исключает необходимость в дополнительной изоляции после монтажа
• Проклеенная изоляция плотно фиксируется на проводе, не сползает при вибрации
• Лужёная медь обеспечивает низкое переходное сопротивление и долгий срок службы даже в условиях повышенной влажности
• Отсутствие заусенцев внутри изоляционной втулки - гарантирует целостность жил при запрессовке
• Ярко-жёлтый цвет позволяет легко идентифицировать сечение провода в сложенных шкафах

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных
• Не рекомендуется использовать в условиях постоянного механического изгиба (например, в подвижных кабельных трассах)
• Максимальная температура эксплуатации - до +105 C; выше - возможна деформация изоляции
• Не подходит для алюминиевых проводов - материал контактной части - медь
• Запрещается повторное использование - обжим является одноразовой операцией

Примеры использования

• Подключение мощных кабелей к входным автоматам в распределительных щитах
• Соединение проводов с шинами PE/N в промышленных панелях
• Оконцевание кабелей питания на частотных преобразователях и пускателях
• Установка в щитах управления станков, конвейеров, насосных станций

Практические советы

• Перед обжимом обязательно удалите изоляцию с жилы ровно на 21 мм - сверьтесь с меткой на корпусе наконечника
• Выбирайте обжимной инструмент с регулировкой усилия - недостаточное давление вызывает плохой контакт, избыточное - разрушает жилы
• Проверяйте качество обжима: после сжатия изоляция должна плотно прилегать к проводу, а медная часть - сохранять форму без трещин
• Для высоких нагрузок и вибраций дополнительно закрепляйте наконечник-гильзу НШВИ 70-21 хомутиком или кабельной стяжкой рядом с зажимом
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может снизить адгезию клеевого слоя
