Наконечник-гильза с изолированным фланцем для жилы сечением 35кв.мм, длина контактной части 18мм, красный (НШВИ 35-18) | IF35-18RD DKC ДКС

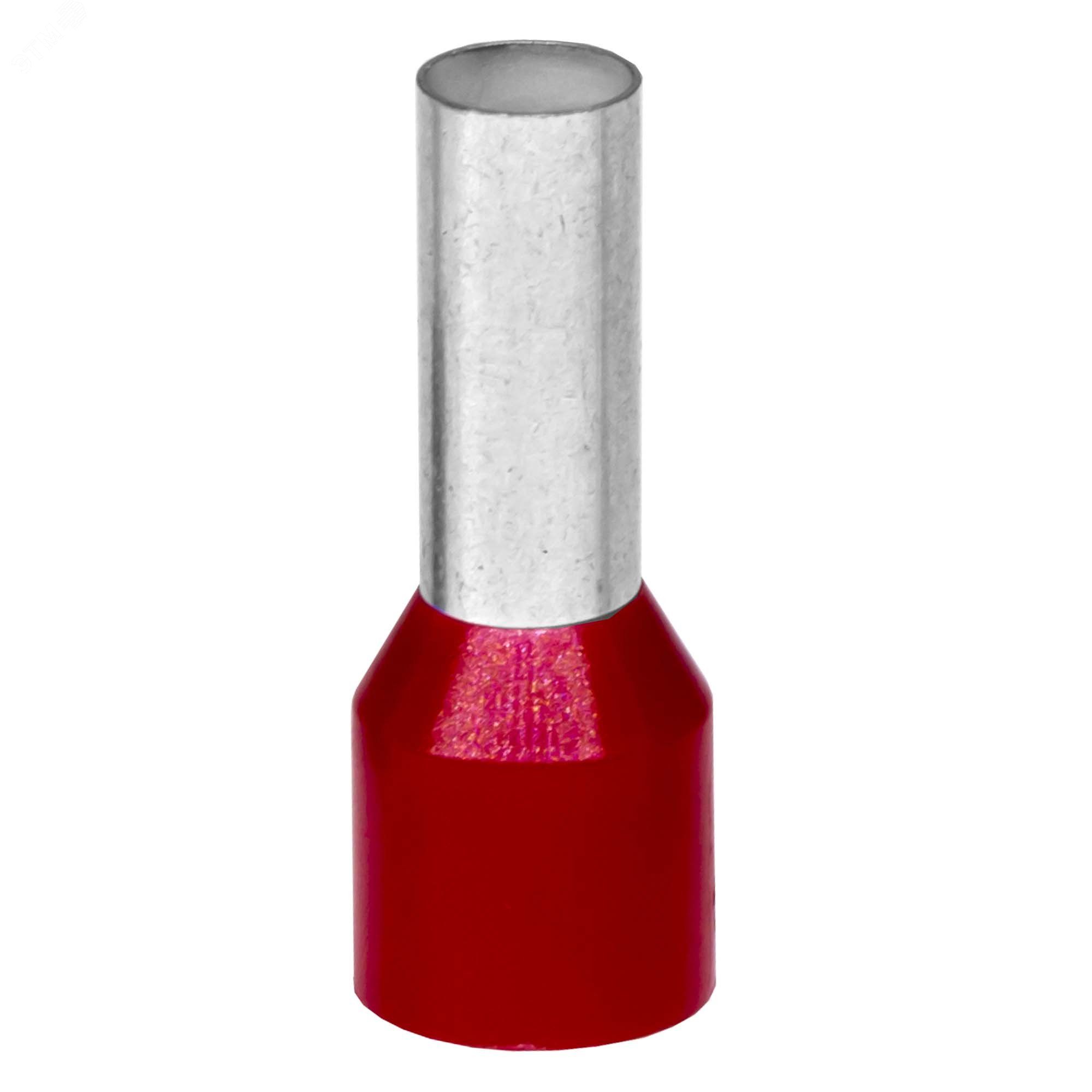

Наконечник-гильза с изолированным фланцем DKC (ДКС) НШВИ 35-18 предназначен для надежного оконцевания многожильных медных проводников сечением 35 мм2. Благодаря изолированному фланцу и лужёной меди обеспечивает безопасное соединение в распределительных щитах, на шинах и контактах автоматических выключателей.

Назначение и область применения

Наконечник-гильза НШВИ 35-18 используется для оконцевания многожильных проводов перед установкой в клеммы, болтовые зажимы или шины. Подходит для силовых цепей с высокими токами - например, вводных групп, магистральных линий, частотных преобразователей, сварочного оборудования и крупногабаритных станков. Изолированный фланец исключает случайное прикосновение к токоведущей части, что особенно важно в плотных распределительных щитах.

Технические характеристики

• Поперечное сечение жилы: 35 мм2
• Длина контактной части: 18 мм
• Материал контактной части: медь М0, лужённая (олово с висмутом)
• Материал изоляции: полипропилен (PP), самозатухающий (UL94 HB)
• Цвет изоляции: красный
• Тип конструкции: стандартная, с проклейкой внутренней поверхности
• Галогены: содержатся
• AWG эквивалент: 2
• Устойчивость к короткому замыканию: да
• Флажок идентификации: есть

Совместимость и монтаж

Наконечник-гильза НШВИ 35-18 совместим с болтовыми зажимами, имеющими посадочные отверстия диаметром до 8–9 мм. Для монтажа используйте специальный пресс-клещи с матрицей для сечений 35 мм2 - затяжка должна быть равномерной, без перекосов. Проклеенная внутренняя часть предотвращает выпадение проволочек при изгибе. Убедитесь, что длина зачищенной жилы соответствует длине гильзы (18 мм): слишком длинная жила снижает механическую прочность, слишком короткая - ухудшает контакт.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не поддерживает горение согласно UL94 HB. Это снижает риск распространения пламени при аварии. Конструкция обеспечивает устойчивость к короткому замыканию - материал и форма гильзы рассчитаны на кратковременные импульсы тока до 100 кА. Однако наличие галогенов в составе делает этот наконечник менее подходящим для помещений с повышенными требованиями к дымовой токсичности (например, метро, больницы).

Преимущества

• Изолированный фланец исключает необходимость в дополнительном теплосваривании или термоусадке
• Лужёная медь обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Проклейка внутренних стенок гильзы предотвращает деформацию жилы при затяжке
• Яркий красный цвет легко идентифицируется в сложных схемах
• Флажок позволяет быстро определить тип и сечение без демонтажа
• Автоматическое формирование без заусенцев внутри изоляции снижает риск повреждения жилы при запрессовке

Ограничения применения

• Не применяется для одножильных проводов - предназначено только для многожильных
• Не рекомендован для постоянного погружения в жидкости или открытых уличных установках - изоляция не имеет IP-защиты
• Содержание галогенов ограничивает использование в закрытых системах с требованием к низкой токсичности дыма
• Не подходит для жил сечением меньше 25 мм2 или больше 50 мм2 - возможна потеря герметичности контакта

Примеры использования

• Подключение входного кабеля 3×35 мм2 к главному автомату в щите управления
• Запайка фазных проводов на шинную коллекторную раму в распределительном устройстве
• Обжим провода питания частотного преобразователя мощностью более 15 кВт
• Соединение кабеля от трансформатора с выводом контактора

Практические советы

• Перед обжимом проверьте соответствие диаметра гильзы и зажима - для НШВИ 35-18 требуется зажим Ø8–9 мм
• Используйте только пресс-клещи с регулировкой усилия; ручной обжим может вызвать трещины в медной части
• Проверяйте качество обжима: после сжатия жила не должна свободно двигаться внутри гильзы
• Для длительной работы в условиях вибраций дополнительно фиксируйте наконечник хомутом или кабельным зажимом
• Храните в сухом месте - хотя изоляция устойчива к влаге, лужёная медь может окисляться при высокой влажности
