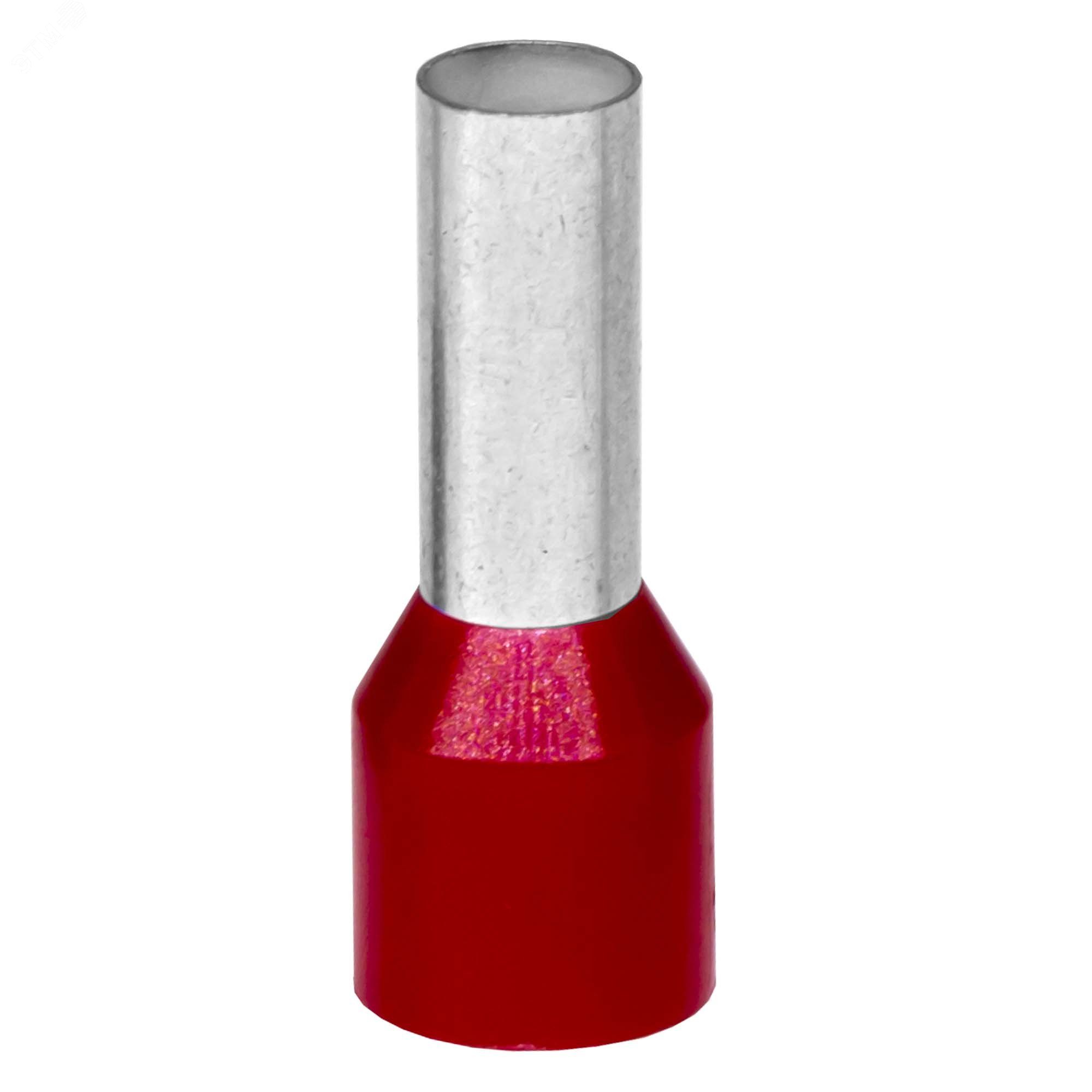

Наконечник-гильза с изолированным фланцем для жилы сечением 35кв.мм, длина контактной части 25мм, красный (НШВИ 35-25) | IF35-25RD DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if35-25rd предназначен для надежного оконцевания многожильных медных проводников сечением 35 мм2. Красная изолированная манжета обеспечивает визуальное отличие и безопасную изоляцию контакта, а улучшенная конструкция снижает риск повреждения жил при опрессовке.

Назначение и область применения

Наконечник-гильза НШВИ 35-25 используется для соединения многожильных проводов с зажимами автоматических выключателей, клеммных колодок, контакторов и других устройств. Подходит для силовой и управления цепями в распределительных щитах, на станках, конвейерах и промышленном оборудовании. Особенно эффективен там, где требуется частая замена или обслуживание проводов - изолированный фланец исключает необходимость в дополнительной изоляции после установки.

Технические характеристики

• Сечение жилы: 35 мм2
• Длина контактной части: 25 мм
• Материал контактной части: медь М0
• Покрытие: олово с добавлением висмута (повышает проводимость и устойчивость к окислению)
• Материал изоляции: полипропилен UL94 HB (не поддерживает горение)
• Цвет изоляции: красный
• Галогены: отсутствуют
• Тип: НШВИ (наконечник штыревой с изолированной втулкой)

Совместимость и монтаж

Наконечник-гильза НШВИ 35-25 совместим с любыми зажимами, рассчитанными на провода 35 мм2. Для монтажа используйте пресс-клещи с матрицей, соответствующей размеру 35 мм2. Убедитесь, что глубина запрессовки полностью покрывает контактную часть - 25 мм. Изолированный фланец не требует дополнительной изоляции, но проверьте, чтобы он не перекрывал контактную поверхность зажима. Диаметр входного отверстия в клемме должен быть не менее 8–9 мм.

Безопасность и стандарты

Изоляция выполнена из полипропилена, соответствующего классу горючести UL94 HB - материал самотушится и не распространяет пламя. Отсутствие галогенов делает наконечник безопасным при возможном нагреве или возгорании - не выделяет токсичных паров. Соответствует требованиям к качеству соединений в промышленной электроустановке согласно ГОСТ Р 50030.5.5 и IEC 60947-1.

Преимущества

• Отсутствие заусенцев внутри изоляционной втулки - предотвращает повреждение жил при вставке
• Оловянное покрытие с висмутом - увеличивает срок службы контакта и снижает переходное сопротивление
• Красный цвет - удобна визуальная идентификация сечения в сложных коммутационных схемах
• Изолированный фланец - экономит время монтажа, исключает риск короткого замыкания между фазами
• Не содержит галогенов - безопаснее для здоровья и окружающей среды при аварийных ситуациях

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных
• Работает только с медными жилами; несовместима с алюминием
• Не рекомендуется использовать в условиях постоянного погружения в воду - IP-класс не указан, изоляция не герметична
• Максимальная температура эксплуатации - до +105 C (ограничено материалом полипропилена)
• Не подходит для высокочастотных или импульсных нагрузок свыше 1 кА/с - возможен эффект “электромагнитного выброса” на границе металла и изоляции

Примеры использования

• Подключение мощных двигателей к частотному преобразователю через клеммы 35 мм2
• Запитка вводного автомата в щите управления цеха
• Соединение кабельных сборок с клеммной колодкой в системах автоматизации
• Установка в распределительных щитах с ограниченным пространством - изолированный фланец позволяет не применять термоусадку

Практические советы

• Перед опрессовкой убедитесь, что все жилы провода плотно собраны - не допускайте выпирающих прядей
• Выбирайте пресс-клещи с регулируемым усилием - переусилие деформирует контакт, недостаточное давление вызывает плохой контакт
• Проверяйте качество соединения легким рывком - провод не должен выскальзывать
• Для многократных подключений (например, в тестовых стендах) используйте этот наконечник вместо обычных НШВ - он долговечнее и безопаснее
• Храните в сухом месте - хотя изоляция не боится влаги, длительное воздействие может снизить адгезию покрытия
