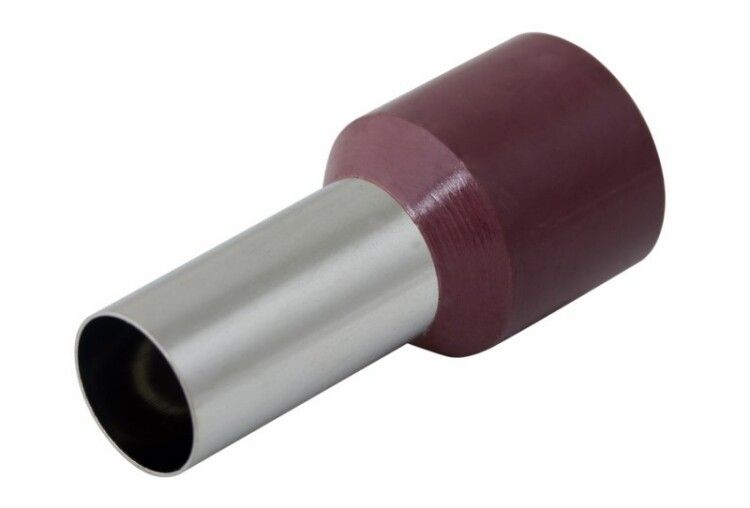

Наконечник штыревой втулочный изолированный F-16 мм 35 мм² (НШВи 35-16) красный | 08-0834 REXANT MEET

Наконечник штыревой втулочный изолированный F-16 мм 35 мм2 (НШВи 35-16) красный от Rexant предназначен для надёжного и быстрого подключения многожильных медных проводов сечением до 35 мм2. Этот тип наконечника сочетает в себе металлический контакт и изолирующую оболочку, что делает его универсальным решением для промышленных и бытовых электромонтажных задач.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВи 35-16 используется для создания прочного и долговечного соединения между многожильным проводом и зажимами оборудования - например, автоматическими выключателями, клеммными колодками, контакторами или силовыми разъёмами. Применяется в распределительных щитах, на станках, конвейерах, системах освещения и других объектах, где требуется высокая надёжность контакта и защита от внешних факторов.

Технические характеристики

• Поперечное сечение провода: 35 мм2
• Длина втулки: 16 мм
• Диаметр отверстия: 7,9 мм - подходит для болтов M8
• Материал втулки: латунь с лужёным покрытием - обеспечивает хорошую проводимость и устойчивость к окислению
• Изоляция: да, выполнена из поливинилхлорида (ПВХ)
• Цвет изоляции: красный - стандартизированная цветовая маркировка для наглядности при сборке
• Способ монтажа: обжимной - требует применения специального инструмента
• Форма фланца: трубчатая - позволяет легко вводить провод и сохраняет форму после обжима

Совместимость и монтаж

Наконечник НШВи 35-16 совместим с любыми устройствами, имеющими зажимы под болт диаметром 7,9 мм (обычно M8). Для установки необходимо:

• Зачистить конец многожильного провода на длину около 16–18 мм
• Вставить провод в втулку через коническую манжету из ПВХ - она облегчает введение жил и предотвращает их выпадение
• Произвести обжим специальным кримпером - рекомендуются модели HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4)
• Убедиться, что обжим равномерный, без трещин и перекосов - проверьте плотность фиксации провода внутри втулки

Не допускается использование обычных плоскогубцев или клещей - это повредит контакт и снижает надёжность соединения.

Безопасность и стандарты

Наконечник штыревой втулочный изолированный Rexant соответствует требованиям к безопасности электромонтажных изделий. Лужёное покрытие препятствует коррозии, а изоляция из ПВХ обеспечивает механическую защиту и электробезопасность при работе под напряжением. Материалы сертифицированы для работы в условиях повышенной влажности и температурных колебаний.

Преимущества

• Изолированная конструкция исключает необходимость в дополнительной изоляции соединения
• Лужёная латунь увеличивает срок службы контакта и снижает переходное сопротивление
• Коническая манжета из ПВХ упрощает ввод многожильных проводов и защищает от попадания влаги
• Ярко-красный цвет изоляции ускоряет идентификацию фазы или цепи при обслуживании
• Поддерживает подключение двух проводов одновременно - экономит место и время при монтаже

Ограничения применения

• Не предназначены для одножильных проводов - эффективно работают только с многожильными медными жилами
• Максимальное сечение - 35 мм2; применение для более толстых проводов недопустимо
• Работает при температуре от -40C до +80C - не использовать в экстремальных условиях (например, рядом с печами или в открытых тепловых камерах)
• Не подходят для постоянного погружения в жидкости - IP-класс защиты не указан, изоляция не герметична

Примеры использования

• Подключение входного кабеля к автомату в распределительном щите
• Присоединение мощных двигателей к частотным преобразователям
• Монтаж заземления в промышленных установках
• Соединение кабелей питания с клеммами УЗО или дифференциальных автоматов
• Электрооборудование на конвейерных линиях, где важна скорость и надёжность подключения

Практические советы

• Перед обжимом всегда проверяйте соответствие сечения провода и наконечника - даже небольшое расхождение снижает надёжность
• Выбирайте обжимной инструмент с матрицей, точно соответствующей размеру НШВи 35-16 - используйте указанные в описании модели от Rexant
• После обжима слегка потяните провод - он не должен выскальзывать из втулки
• Если провод слишком грубый, чтобы войти в манжету - осторожно расширьте её руками, не повреждая изоляцию
• Храните наконечники в сухом месте - хотя они защищены от влаги, длительное воздействие сырости может повлиять на качество лужения
