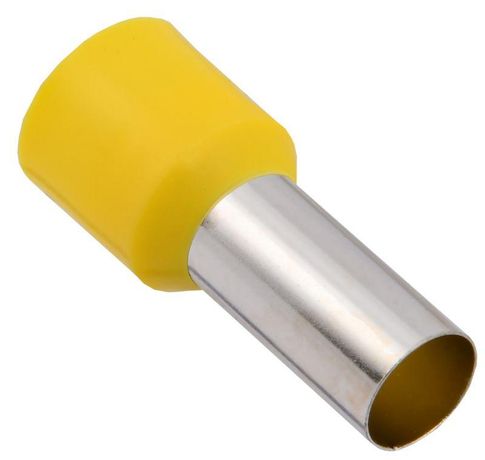

Наконечник НШВИ 25-16 25мм2 с изолированным фланцем (100шт/упак) GENERICA - UGN11-016-025-100-G IEK

Наконечник НШВИ 25-16 25 мм2 с изолированным фланцем (100 шт/упак) от GENERICA и IEK предназначен для надёжного соединения медных жил сечением 25 мм2 через опрессовку. Изделие с желтым PVC-изолированным фланцем обеспечивает безопасную эксплуатацию в распределительных щитах, на станках и других устройствах, где важна защита от случайного контакта.

Назначение и область применения

Наконечник НШВИ 25-16 25 мм2 используется для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока. Применяется там, где требуется прочное, долговечное и защищённое соединение: в силовых щитах, на клеммах автоматических выключателей, контакторов, рубильников, частотных преобразователях и промышленном оборудовании.

Технические характеристики

• Поперечное сечение провода: 25 мм2
• Длина втулки: 16 мм - оптимальна для надёжной опрессовки стандартным инструментом
• Материал втулки: медь, лужёная - улучшает контакт, снижает окисление
• Изоляция: поливинилхлорид (PVC), цвет - жёлтый
• Форма фланца: трубчатая - позволяет легко вставлять в клеммы и предотвращает перегиб жилы
• Количество в упаковке: 100 штук
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник НШВИ 25-16 25 мм2 совместим с клеммами, рассчитанными на провод 25 мм2 и диаметром отверстия до 8–9 мм. Для монтажа используйте пресс-клещи с матрицей для сечений 16–25 мм2. Убедитесь, что жила полностью вошла в втулку перед опрессовкой - недостаточное погружение снижает механическую прочность. Изолированный фланец не требует дополнительной изоляции после установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7385-81. Лужёная поверхность втулки повышает устойчивость к коррозии, а изоляция PVC устойчива к воздействию масла, бензина и большинства бытовых химикатов. Цветовая маркировка (жёлтый) помогает визуально отличить сечение 25 мм2 от других.

Преимущества

• Изолированный фланец исключает риск короткого замыкания при соприкосновении с заземлёнными элементами
• Лужёная медь обеспечивает стабильный токопроводящий контакт даже при длительной нагрузке
• PVC-изоляция не трескается при температуре от –40C до +70C
• Удобная упаковка по 100 шт. - экономична для крупных объектов и ремонтных бригад

Ограничения применения

• Не применяется для алюминиевых проводов - материал втулки совместим только с медью
• Не рекомендован для постоянного погружения в воду или работы в условиях высокой влажности без дополнительной защиты
• Работает при температуре до +70C; при более высоких значениях возможна деформация изоляции
• Не предназначается для многократного демонтажа - опрессовка является одноразовой

Примеры использования

• Подключение входного кабеля 25 мм2 к главному автомату в щите управления
• Соединение кабеля питания с клеммой частотного преобразователя
• Оконцевание жилы в клеммнике промышленного конвейера
• Запитка мощного насоса или компрессора с медным проводом 25 мм2

Практические советы

• Перед монтажом проверьте, чтобы жила была чистой, без окисления - лужёная втулка не компенсирует плохой контакт
• Выбирайте пресс-клещи с точной матрицей: слишком слабая или сильная опрессовка снижают срок службы
• При работе в плотных щитах учтите габариты фланца - трубчатая форма занимает больше места, чем плоская
• Храните в сухом месте: хотя PVC устойчив, длительное воздействие влаги может вызвать конденсат внутри упаковки
• Для удобства разборки - пометьте каждый наконечник НШВИ 25-16 25 мм2 маркером, особенно при использовании нескольких типов сечений
