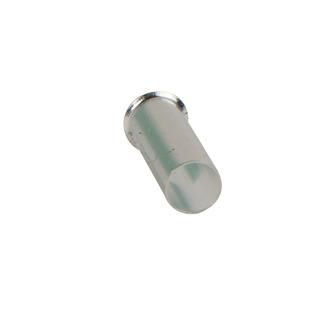

Наконечник штыревой втулочный НШв OptiKit T-Shv-W-25-16(100шт) | 278114 КЭАЗ

Наконечник штыревой втулочный НШв OptiKit T-Shv-W-25-16 (100 шт.) предназначен для надёжного оконцевания медных многожильных проводов сечением 25 мм2 в электрических цепях до 400 В. Этот комплект из 100 единиц обеспечивает прочное соединение при монтаже на штыревых клеммах, особенно в условиях повышенной вибрации и перепадов температур.

Назначение и область применения

Наконечник штыревой втулочный НШв OptiKit T-Shv-W-25-16 (100 шт.) используется для преобразования гибких многожильных проводов в плотные, жесткие штыри, которые легко фиксируются в болтовых или зажимных клеммах. Применяется в силовых цепях переменного и постоянного тока до 400 В - например, в распределительных щитах, частотных преобразователях, контакторах, автоматических выключателях и на оборудовании с высокими требованиями к надёжности соединений.

Технические характеристики

• Номинальное сечение провода: 25 мм2
• Номинальное напряжение: 400 В
• Материал: медь с луженым покрытием
• Размер по AWG: 16
• Длина втулки: 16 мм
• Рабочий температурный диапазон: от –40 C до +80 C
• Тип конструкции: стандартная, без изоляции
• Количество в упаковке: 100 штук

Луженое покрытие защищает медь от окисления и снижает контактное сопротивление. Отсутствие изоляции позволяет использовать наконечник там, где изоляция уже предусмотрена конструкцией клеммы или провода.

Совместимость и монтаж

Наконечник штыревой втулочный НШв OptiKit T-Shv-W-25-16 (100 шт.) совместим с клеммами, рассчитанными на штыревые соединения диаметром, соответствующим сечению 25 мм2. Для установки требуется опрессовочный инструмент с матрицей для медных наконечников типа Шв. Убедитесь, что диаметр штыря соответствует внутреннему диаметру клеммы - типичный внешний диаметр после опрессовки составляет около 9–10 мм. Не используйте плоскогубцы - это повредит форму втулки и снизит надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электрической проводимости для применений в промышленном оборудовании. Произведён в соответствии с технологическими нормами КЭАЗ, в том числе для серий OptiKit T/S. Соответствует требованиям ГОСТ Р МЭК 60947-7-1 для оконцеваний в аппаратах низковольтного распределения.

Преимущества

• Луженая медь обеспечивает долговечность контакта даже во влажной среде
• Стандартная форма гарантирует совместимость с большинством промышленных клемм
• Упаковка по 100 шт. удобна для массового монтажа и хранения
• Выдерживает широкий диапазон температур - подходит для холодных складов и нагретых корпусов оборудования

Ограничения применения

• Не предназначено для работы при напряжении выше 400 В - использование в сетях 690 В или выше недопустимо
• Не имеет изоляции - нельзя применять в открытых участках без защиты от случайного прикосновения
• Подходит только для медных жил - несовместим с алюминиевыми проводами
• Не рекомендован для частых демонтажей - многократное разъединение может деформировать втулку

Примеры использования

• Подключение входных кабелей к частотному преобразователю
• Оконцевание проводов питания в распределительных щитах АСУ ТП
• Фиксация проводов на клеммах контакторов и тепловых реле
• Монтаж в системах управления станками, конвейерами и насосами

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - 25 мм2 требуют точного подбора инструмента; слишком маленькая матрица сплющит провод, слишком большая - не обеспечит плотного контакта
• Обязательно используйте инструмент с регулировкой усилия - переопрессовка вызывает трещины в меди
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может привести к потере блеска и увеличению сопротивления
• Для крупногабаритных сборок лучше заказывать сразу несколько упаковок - 100 шт. часто расходуется быстрее, чем кажется
