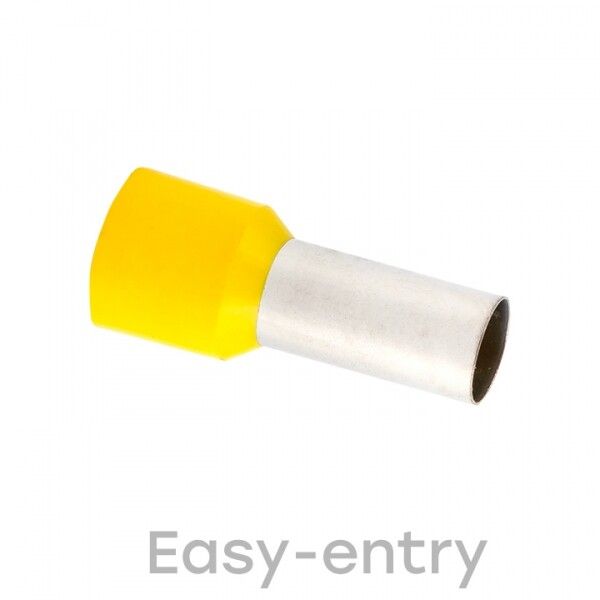

Наконечник штыревой втулочный изолированный НШвИ 25,0-16 (50шт.) EKF PROxima | nhvi-25.0-16

Наконечник штыревой втулочный изолированный НШвИ 25.0-16 от EKF PROxima предназначен для надёжного оконцевания многопроволочных медных проводов сечением 25 мм2. Благодаря встроенной изоляции и лужённой меди, этот наконечник исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая долговечность соединений.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 25.0-16 используется для оконцевания многопроволочных медных проводов типа ПВ-3, ПВС, ПУГВ и аналогичных. Применяется там, где требуется прочное и безопасное соединение под болтовые зажимы - например, в распределительных щитах, контакторах, автоматических выключателях, частотных преобразователях и силовой аппаратуре.

Технические характеристики

• Номинальное сечение проводника: 25 мм2
• Длина втулки: 16 мм
• Наружный диаметр: 7.9 мм
• Внутренний диаметр: 7.3 мм
• Материал втулки: медь луженая
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: желтый
• Напряжение: до 690 В
• Температурный диапазон: от –40 C до +80 C
• Конструкция жилы: многопроволочная
• Способ монтажа: опрессовка специальным инструментом
• Покрытие: электролитическое лужение
• Не содержит галогенов
• Форма фланца: трубчатая
• Количество в упаковке: 50 штук
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ 25.0-16 совместим с любыми контактами, рассчитанными на провод 25 мм2 и диаметром отверстия не менее 7.3 мм. Для установки требуется специальный пресс-клещи с матрицей для втулочных наконечников. Обязательно используйте инструмент с регулировкой усилия - недостаточно плотная опрессовка снижает надёжность соединения, слишком большое давление может повредить изоляцию или деформировать втулку. Перед опрессовкой проверьте соответствие диаметра провода и втулки - провод должен свободно входить, но не болтаться внутри.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не содержит галогенов - это снижает риск образования токсичных веществ при перегреве или возгорании. Материал соответствует требованиям безопасности для электротехнических изделий в условиях повышенной влажности и температурных колебаний. Лужёное покрытие защищает от окисления и обеспечивает стабильную проводимость даже при длительной эксплуатации.

Преимущества

• Изолированная конструкция исключает необходимость дополнительной изоляции после монтажа
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к коррозии
• Развальцованный конец втулки облегчает введение многопроволочного провода
• Высокая механическая прочность соединения после опрессовки
• Яркий желтый цвет изоляции позволяет легко идентифицировать сечение провода
• Гарантия 84 месяца подтверждает качество материалов и производства

Ограничения применения

Наконечник штыревой втулочный изолированный НШвИ 25.0-16 нельзя использовать для однопроволочных (монолитных) проводов - он предназначен исключительно для многопроволочных. Также не рекомендуется применять его в средах с постоянным воздействием открытого пламени или высокими уровнями химической активности. Температурный диапазон ограничен до +80 C - при более высоких температурах возможна потеря эластичности изоляции.

Примеры использования

• Подключение мощных двигателей в системах автоматизации
• Зажимы в силовых щитах с токами выше 100 А
• Соединение проводов в частотных преобразователях и УПА
• Обвязка оборудования на конвейерах и производственных линиях
• Монтаж в распределительных пунктах с высокой влажностью

Практические советы

• Перед опрессовкой удалите изоляцию провода точно на длину втулки - 16 мм. Лишняя изоляция внутри втулки снижает надёжность соединения.
• Выбирайте клещи с матрицей, подходящей именно для НШвИ 25.0-16 - не все инструменты обеспечивают равномерное сдавливание.
• Проверяйте результат опрессовки: втулка должна плотно охватывать провод, изоляция не трескается, провод не выскальзывает при легком растяжении.
• Храните наконечники в сухом месте - хотя они герметизированы, длительное воздействие влаги может повлиять на качество лужения.
• При использовании в цепях переменного тока с высокой частотой учтите, что эффект поверхностного тока может влиять на эффективность - в таких случаях лучше проконсультироваться с проектировщиком системы.
