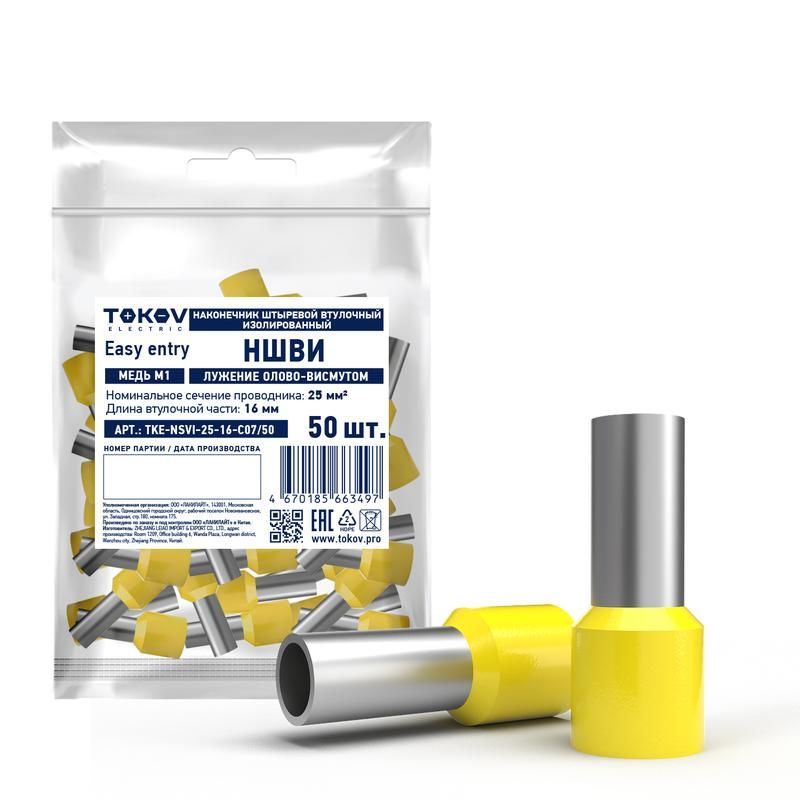

Наконечник штыревой втулочный изолированный НШВИ 25-16 TOKOV ELECTRIC TKE-NSVI-25-16-C07/50

Наконечник штыревой втулочный изолированный НШВИ 25-16 от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 25 мм2, предназначенный для быстрого и безопасного подключения к клеммам оборудования. Артикул tke-nsvi-25-16-c07/50 обеспечивает изолированную фиксацию без лишних операций, что особенно важно в условиях высоких токов и ограниченного доступа.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 25-16 используется для создания прочного и долговечного контакта между многожильным проводом и зажимами автоматических выключателей, контактных площадок, клеммных колодок или других устройств. Подходит для силовых цепей, распределительных щитов, промышленного оборудования, систем управления и энергообъектов, где требуется надёжное соединение без дополнительной изоляции.

Технические характеристики

• Номинальное сечение проводника: 25 мм2 - рассчитан на токовые нагрузки до 95 А (по ГОСТ 7385);
• Длина втулки: 16 мм - оптимальна для плотного обжима без перегрузки;
• Материал втулки: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Материал изоляции: полипропилен (PP) - устойчив к механическим повреждениям, химически инертен, не выделяет токсичных веществ при нагреве;
• Цвет изоляции: жёлтый - стандартизирован для обозначения сечений 25–35 мм2 в соответствии с практиками монтажа;
• Безгалогеновая изоляция - не образует едких газов при возгорании, соответствует требованиям безопасности для закрытых помещений;
• Тип конструкции: стандартная - одноразовый обжим, без возможности демонтажа без повреждения.

Совместимость и монтаж

Наконечник НШВИ 25-16 совместим с любыми штыревыми клеммами, имеющими внутренний диаметр 4,8–5,2 мм. Для установки необходим обжимной инструмент с матрицей для сечения 25 мм2. Обжим выполняют в двух местах: первое - на втулке, второе - на изоляционном участке, чтобы предотвратить проскальзывание. Убедитесь, что провод полностью вошёл в втулку перед обжимом - недостаточная глубина снижает надёжность контакта.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена, что соответствует экологическим нормам IEC 60754-2 и EN 50267-2-2. Материал не поддерживает горение и не выделяет опасных паров при температуре до +105 C. Соответствие стандартам позволяет использовать НШВИ 25-16 в помещениях с повышенными требованиями к пожарной безопасности - офисах, медицинских учреждениях, метро, производственных цехах.

Преимущества

• Уже изолированный - не требует дополнительной термоусадки или изоленты после монтажа;
• Высокая механическая прочность - втулка не деформируется при затяжке клеммы;
• Защита от случайного касания - изоляция покрывает всю втулку, исключая риск поражения током;
• Удобство и скорость монтажа - один шаг вместо трёх (обжим + изоляция + проверка);
• Долгий срок службы - медь и PP сохраняют свойства даже при постоянных температурных колебаниях.

Ограничения применения

Наконечник НШВИ 25-16 не предназначен для одножильных проводов большего сечения - возможен перегрев и выход из строя. Также не рекомендован для частых разборок: обжим является одноразовым. Не используйте с алюминиевыми проводами - материал втулки (медь) вызывает электрохимическую коррозию. Температурный режим работы: от –40 C до +105 C - выше этого значения изоляция теряет форму.

Примеры использования

• Подключение входного кабеля 25 мм2 к главному автомату в щите питания;
• Фиксация фазного провода на клеммах частотного преобразователя;
• Соединение проводов в цепях управления станков с мощностью более 10 кВт;
• Монтаж в распределительных пунктах на объектах ЖКХ и промышленности.

Практические советы

• Перед обжимом зачистите провод на длину 16–18 мм - так он полностью войдёт в втулку;
• Обязательно проверьте качество обжима: втулка должна быть равномерно сплющена, без трещин и выпуклостей;
• Если клемма имеет резьбу M6–M8 - этот наконечник идеально подходит;
• Храните в сухом месте: хотя изоляция герметична, длительное воздействие влаги может повредить контакт внутри;
• Артикул tke-nsvi-25-16-c07/50 выпускается в упаковках по 50 штук - удобно для крупных проектов.
