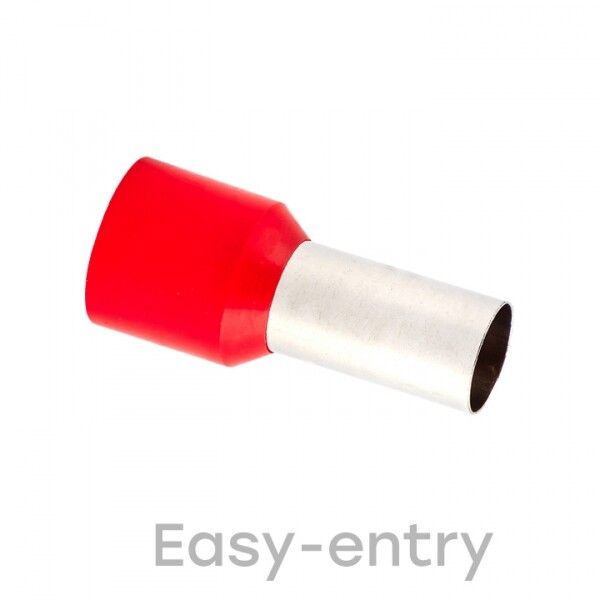

Наконечник штыревой втулочный изолированный НШвИ 35,0-16 (50шт.) EKF PROxima | nhvi-35.0-16

Наконечник штыревой втулочный изолированный НШвИ 35,0-16 от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов сечением 35 мм2. Благодаря встроенной изоляции и лужённому контакту, этот наконечник исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая долговечность соединений.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 35,0-16 применяется для оконцевания многопроволочных медных проводов типов ПВ-3, ПВС, ПУГН и аналогичных. Подходит для подключения к зажимам автоматических выключателей, контактных площадок, клеммных колодок и других устройств, где требуется прочное и защищённое соединение. Часто используется в распределительных щитах, промышленном оборудовании, системах управления и силовой электронике.

Технические характеристики

• Сечение проводника: 35 мм2
• Длина втулки: 16 мм
• Наружный диаметр: 8,7 мм
• Внутренний диаметр: 8,3 мм
• Материал трубки: медь лужёная
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: красный
• Номинальное напряжение: 690 В
• Температурный диапазон: от –40 C до +80 C
• Способ монтажа: опрессовка специальным инструментом
• Конструкция жилы: многопроволочная
• Покрытие: электролитическое лужение
• Количество в упаковке: 50 штук
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник НШвИ 35,0-16 совместим с любыми клеммами, рассчитанными на провод 35 мм2 и внешним диаметром до 8,7 мм. Для установки необходимо использовать пресс-клещи с матрицей, соответствующей размеру этого наконечника - рекомендуются клещи с профилем для 35 мм2. Перед опрессовкой провод вставляется до упора; после обжатия изоляционная манжета плотно прилегает к корпусу, обеспечивая герметизацию. Облуживание провода перед монтажом не требуется - благодаря уже имеющемуся лужению внутри трубки.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к безопасности для электротехнической продукции. Материал изоляции - полипропилен, который устойчив к механическому воздействию и перепадам температур. Присутствие галогенов в составе изоляции означает, что при возгорании возможна выработка токсичных веществ - поэтому применение в закрытых помещениях с высокими требованиями к экологической безопасности требует дополнительной оценки. Соответствует нормам для оборудования класса защиты IP20 и выше.

Преимущества

• Изоляция сразу защищает место соединения - не нужна дополнительная термоусадка или изолента.
• Лужёная медная втулка снижает переходное сопротивление и препятствует окислению.
• Развальцованный вход облегчает введение многожильного провода, даже при слабой подготовке.
• Электролитическое лужение гарантирует равномерное и прочное покрытие по всей поверхности.
• Красный цвет позволяет легко отличить сечение 35 мм2 от других наконечников при обслуживании.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - риск трещин и плохого контакта.
• Запрещено использование в условиях постоянного погружения в жидкости - изоляция не имеет степени защиты IP67+.
• Не подходят для работы при температурах ниже –40 C или выше +80 C - материал изоляции теряет эластичность.
• Не следует применять в средах с повышенным уровнем химически активных паров - полипропилен чувствителен к некоторым растворителям.

Примеры использования

• Подключение мощных двигателей в цепях переменного тока 690 В.
• Обвязка клеммных групп в частных и промышленных щитах.
• Соединение проводов питания в конвейерных системах и станках с ЧПУ.
• Монтаж заземления и зануления в крупных объектах с большим числом многожильных проводов.

Практические советы

• Выбирайте пресс-клещи с точной матрицей под 35 мм2 - недостаточно или избыточное давление снижают надёжность соединения.
• Перед монтажом проверьте, чтобы все проволочки были целые и правильно вошли в втулку - выпирающие жилы вызывают плохую опрессовку.
• При работе в холодную погоду храните наконечники при комнатной температуре - полипропилен становится хрупким при минусовых значениях.
• Для массового монтажа используйте упаковки по 50 штук - удобнее контролировать расход и избежать путаницы с другими размерами.
• Никогда не используйте плоскогубцы вместо пресса - результат будет некачественным и опасным.
