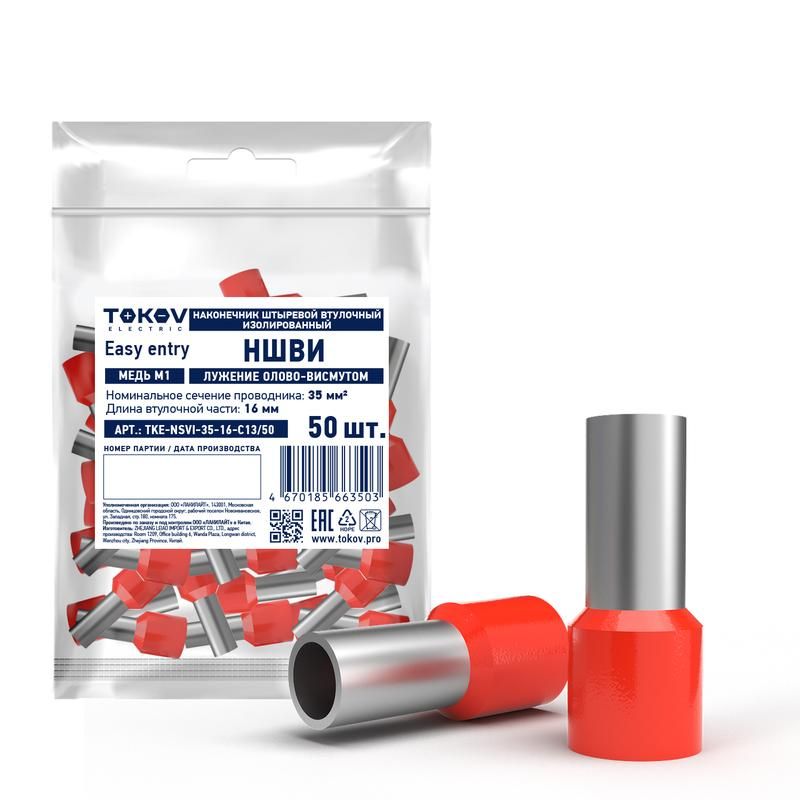

Наконечник штыревой втулочный изолированный НШВИ 35-16 TOKOV ELECTRIC TKE-NSVI-35-16-C13/50

Наконечник штыревой втулочный изолированный 35-16 НШВИ от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 35 мм2, предназначенный для быстрого и безопасного подключения к клеммам. Артикул tke-nsvi-35-16-c13/50 обеспечивает герметичную изоляцию и устойчивый контакт даже в условиях повышенной влажности.

Назначение и область применения

Наконечник штыревой втулочный изолированный 35-16 НШВИ используется для создания прочного и долговечного соединения между многожильным или одножильным медным проводом и зажимами оборудования. Подходит для установки в распределительных щитах, на автоматах, контакторах, клеммных колодках и других устройствах с штыревыми выводами. Часто применяется в промышленной автоматике, энергетике и системах управления.

Технические характеристики

• Номинальное сечение провода: 35 мм2 - соответствует проводам с таким поперечным сечением, например, АВРГ, ПВ-3, ПУГВ;
• Длина втулки: 16 мм - оптимальна для плотного обжима без перегрузки жил;
• Материал токоведущей части: медь - обеспечивает низкое переходное сопротивление и высокую теплопроводность;
• Материал изоляции: полипропилен (PP) - устойчив к механическим повреждениям, химически инертен, не выделяет токсичных веществ при нагреве;
• Цвет изоляции: красный - стандартизированная цветовая маркировка для сечений 25–50 мм2;
• Безгалогенная изоляция - не выделяет едких газов при возгорании, безопасна для помещений с людьми;
• Тип конструкции: стандартная - классическая форма с цилиндрической втулкой и штырем, совместима с большинством промышленных клемм.

Совместимость и монтаж

Наконечник штыревой втулочный изолированный 35-16 НШВИ требует обжима специальным инструментом - клещами с матрицей для сечения 35 мм2. Обжим должен быть равномерным, без трещин и деформаций втулки. Изоляция не должна заходить на штырь - он должен остаться полностью открытым для контакта. Убедитесь, что диаметр штыря соответствует внутреннему диаметру клеммы вашего оборудования. Применяйте только для медных проводов - несовместим с алюминием.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена, что соответствует требованиям безопасности для закрытых и общественных помещений. Материал не поддерживает горение и не выделяет опасных газов при температурном воздействии. Конструкция соответствует общепринятому стандарту исполнения НШВИ, применяемому в России и странах СНГ.

Преимущества

• Интегрированная изоляция исключает необходимость дополнительной термоусадки или изоленты;
• Высокая механическая прочность втулки предотвращает расслоение жил при нагрузке;
• Яркий красный цвет позволяет легко идентифицировать сечение при обслуживании;
• Медь с хорошей пластичностью обеспечивает стабильный контакт после многократных сборок-разборок;
• Отсутствие галогенов снижает риск коррозии контактов и продлевает срок службы оборудования.

Ограничения применения

• Не предназначен для работы при температурах выше +85 C - изоляция может потерять форму;
• Не рекомендован для постоянного погружения в жидкости - хотя PP устойчив к влаге, не является водонепроницаемым в условиях длительного контакта;
• Не допускается использование с проводами меньшего сечения - возможен слабый обжим и выход из строя;
• Не подходит для частых вибраций без фиксации корпуса - требуется дополнительная механическая защита в агрессивных средах.

Примеры использования

• Подключение силового кабеля к входному автомату в щите управления;
• Соединение проводов с клеммами частотного преобразователя;
• Фиксация проводов на контакторах в конвейерных системах;
• Запитка двигателей мощностью до 15 кВт через клеммные колодки.

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - 16 мм - чтобы не задеть жилы;
• Обязательно используйте обжимные клещи с регулировкой усилия - недостаточное давление вызывает плохой контакт, избыточное - разрушает втулку;
• Проверьте соответствие диаметра штыря и клеммы перед установкой - особенно важно при замене старого оборудования;
• После монтажа потяните за провод - соединение не должно расходиться;
• Артикул tke-nsvi-35-16-c13/50 часто встречается в комплектах для модульных щитов - удобно заказывать партиями.
