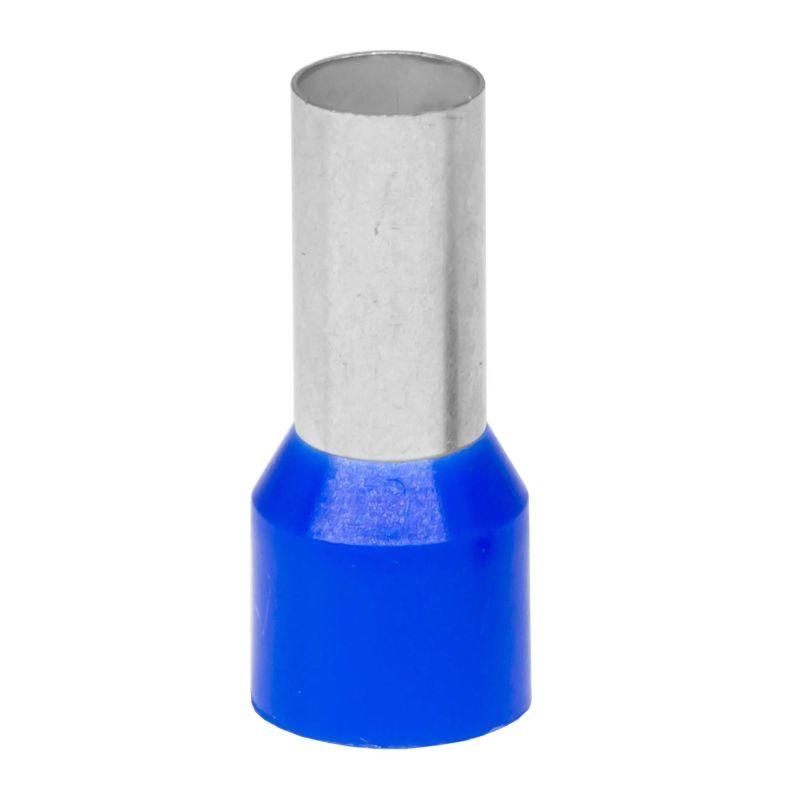

Наконечник-гильза с изолированным фланцем для жилы сечением 50кв.мм, длина контактной части 20мм, синий (НШВИ 50-20) | IF50-20BL DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if50-20bl предназначен для надежного оконцевания многожильных медных проводников сечением 50 мм2. Благодаря изолированному фланцу и качественной герметизации, он обеспечивает безопасное соединение в условиях повышенной влажности и механических нагрузок, особенно в распределительных щитах и на силовых участках цепей.

Назначение и область применения

Наконечник-гильза НШВИ 50-20 используется для оконцевания многожильных проводов перед установкой в клеммы, зажимы и автоматические выключатели. Применяется там, где требуется исключить расслоение жил, улучшить контакт и предотвратить случайное прикосновение к токоведущим частям. Подходит для монтажа в силовых щитах, панелях управления, промышленном оборудовании, системах освещения и энергоустановках с высокими токами.

Технические характеристики

• Сечение жилы: 50 мм2
• Длина контактной части: 20 мм
• Материал контакта: медь М0
• Покрытие: олово с добавлением висмута - повышает проводимость и снижает окисление
• Изоляция: полипропилен, не поддерживающий горение (стандарт UL94 HB)
• Цвет изоляции: синий - соответствует цветовой маркировке сечений
• Галогены: отсутствуют - безопасно при возгорании
• Производство: термопластичный формовочный процесс - внутренняя поверхность без заусенцев

Совместимость и монтаж

Наконечник-гильза НШВИ 50-20 совместим с клеммами и болтовыми зажимами, рассчитанными на провода 50 мм2. Для монтажа используйте обжимной инструмент с матрицей, подходящей под размер 50 мм2 и тип НШВИ. Обжим должен быть равномерным - проверьте, чтобы изоляционная часть не деформировалась, а медная гильза плотно охватила все жилы. Убедитесь, что после обжима провод не выскальзывает и не перегибается под углом более 90°.

Безопасность и стандарты

• Изоляция соответствует UL94 HB - самозагасаемый материал, не распространяет пламя
• Отсутствие галогенов - минимизирует выделение токсичных веществ при нагреве
• Работает в температурном диапазоне от -40C до +85C
• Не содержит свинца и других запрещённых компонентов согласно RoHS

Преимущества

• Изолированный фланец защищает от случайного касания токоведущих элементов
• Отсутствие заусенцев внутри изоляции - снижает риск повреждения жил при введении в гильзу
• Оловянное покрытие с висмутом - увеличивает срок службы контакта в агрессивной среде
• Устойчивый полипропилен - сохраняет форму при температурных колебаниях и вибрациях
• Цветовая маркировка (синий) позволяет быстро определить сечение при визуальном контроле

Ограничения применения

• Не предназначена для одножильных проводов - требует многожильного ядра
• Не рекомендуется использовать в условиях постоянного погружения в воду - IP-класс не указан, изоляция не является герметичной
• Запрещено применять с проводами большего сечения - возможен перегрев и выход из строя
• Не подходит для высокочастотных цепей - не имеет экранирующих свойств

Примеры использования

• Подключение входного кабеля 50 мм2 к главному автомату в распределительном щите
• Обжим проводов от преобразователя частоты к клеммнику двигателя
• Соединение шины PE/N с заземляющим контуром через клемму с болтом M10–M12
• Фиксация кабельных жил в силовых контакторах и тепловых реле

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - 20 мм. Перекос или недостаточная длина снижают качество контакта
• Используйте только инструмент с регулируемым усилием - переобжим может треснуть изоляцию, недообжим - вызвать нагрев
• Проверяйте соответствие диаметра клеммы и наконечника: если клемма слишком маленькая - замените её; если слишком большая - используйте переходную вставку
• При работе в помещениях с высокой влажностью дополнительно смажьте контактную часть антикоррозийной пастой (например, КЭП-1)
• Артикул if50-20bl от DKC (ДКС) легко найти в каталогах по цвету (синий) и сечению - удобно для закупок и замены
