Наконечник штыревой втулочный НШв 50.0-20 (уп50шт) EKF PROxima | nshv-50-20

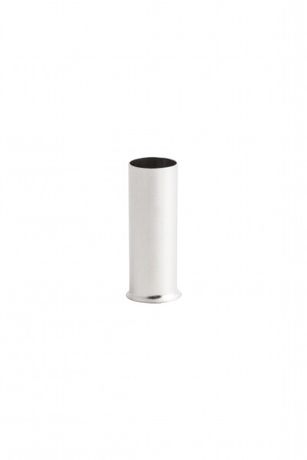

Наконечник штыревой втулочный НШв 50.0-20 от EKF (артикул nshv-50-20) предназначен для надёжного оконцевания многожильных медных проводов сечением 50 мм2 методом опрессовки. Продукт из серии PROxima заменяет ручное лужение проводов, ускоряя монтаж и повышая качество соединений в силовых цепях до 690 В.

Назначение и область применения

Наконечник штыревой втулочный НШв 50.0-20 используется для оконцевания многожильных медных проводов типов ПВ-3, ПВС, ПУГНП и аналогичных. Он обеспечивает прочное и долговечное соединение между проводом и контактной частью оборудования - клеммами, болтовыми зажимами, автоматическими выключателями, контакторами. Подходит для установки в распределительных щитах, на станках, конвейерах, системах освещения и других объектах с высокими требованиями к надёжности контакта.

Технические характеристики

• Номинальное сечение проводника: 50 мм2
• Тип изделия: втулочный наконечник
• Длина втулки: 20 мм
• Наружный диаметр: 10,9 мм
• Внутренний диаметр: 10,4 мм
• Материал: медь
• Покрытие: электролитическое лужение (серебристо-серый цвет)
• Форма фланца: трубчатая
• Максимальное напряжение: 690 В
• Диапазон рабочих температур: от –55 C до +135 C
• Содержание галогенов: да
• Срок гарантии: 84 месяца

Совместимость и монтаж

Наконечник штыревой втулочный НШв 50.0-20 совместим только с многожильными медными проводами соответствующего сечения. Для монтажа требуется специальный пресс-клещи с матрицей под размер 50 мм2. Обязательно используйте правильную форму матрицы - она должна точно соответствовать форме втулки. После опрессовки проверьте механическую прочность соединения: попробуйте слегка потянуть провод - он не должен выскальзывать. Лужёное покрытие снижает риск окисления, поэтому дополнительное лужение перед опрессовкой не требуется.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для комплектующих силовой электротехники. Устойчивость к температурным колебаниям позволяет применять его в условиях повышенной нагрузки. Однако наличие галогенов делает его менее подходящим для помещений с жесткими экологическими требованиями (например, метро, больницы, тоннели), где предпочтительно использовать галоген-free материалы.

Преимущества

• Замена ручному лужению - экономит время и исключает человеческий фактор при подготовке провода.
• Лужёное покрытие защищает от окисления и увеличивает срок службы контакта.
• Трубчатая форма фланца обеспечивает равномерное распределение усилия при опрессовке.
• Высокая термостойкость (+135 C) допускает использование в нагруженных цепях.

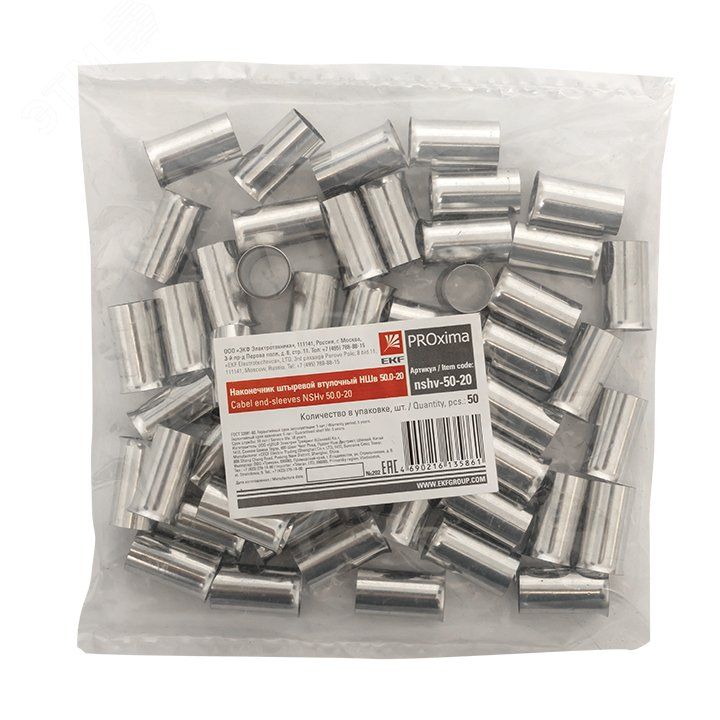

• Упаковка по 50 штук удобна для крупномасштабных работ и минимизирует расходы на хранение.

Ограничения применения

• Не применяется для одножильных проводов - они не обеспечивают достаточного контакта внутри втулки.
• Не рекомендован для алюминиевых проводов - материал втулки рассчитан только на медь.
• Не подходит для сред с высокой коррозийной активностью (морской воздух, химические производства) без дополнительной защиты.
• Галогеновое покрытие ограничивает применение в закрытых помещениях с требованием к низкой токсичности продуктов горения.

Примеры использования

• Подключение мощных двигателей к частотным преобразователям через клеммы с болтовым зажимом.
• Оконцевание фазных проводов в главных распределительных щитах промышленных предприятий.
• Монтаж заземляющих проводников в системах TN-S и TT с использованием болтовых соединений.
• Сборка силовых цепей на конвейерных линиях, где требуется частая перезагрузка оборудования.

Практические советы

• Перед монтажом убедитесь, что сечение провода точно соответствует 50 мм2 - меньший провод не заполнит втулку, больший - не войдёт.
• Выбирайте пресс-клещи с регулировкой давления; слишком слабая опрессовка вызывает плохой контакт, слишком сильная - деформацию втулки.
• Проверяйте соответствие диаметра втулки (10,4 мм) диаметру входного отверстия клеммы - это предотвращает люфт и перегрев.
• Храните наконечники в сухом месте - хотя лужение защищает от окисления, длительное воздействие влаги может снизить эффективность.
• Для массового монтажа используйте упаковку по 50 штук - так проще контролировать расход и избежать перепутывания размеров.
