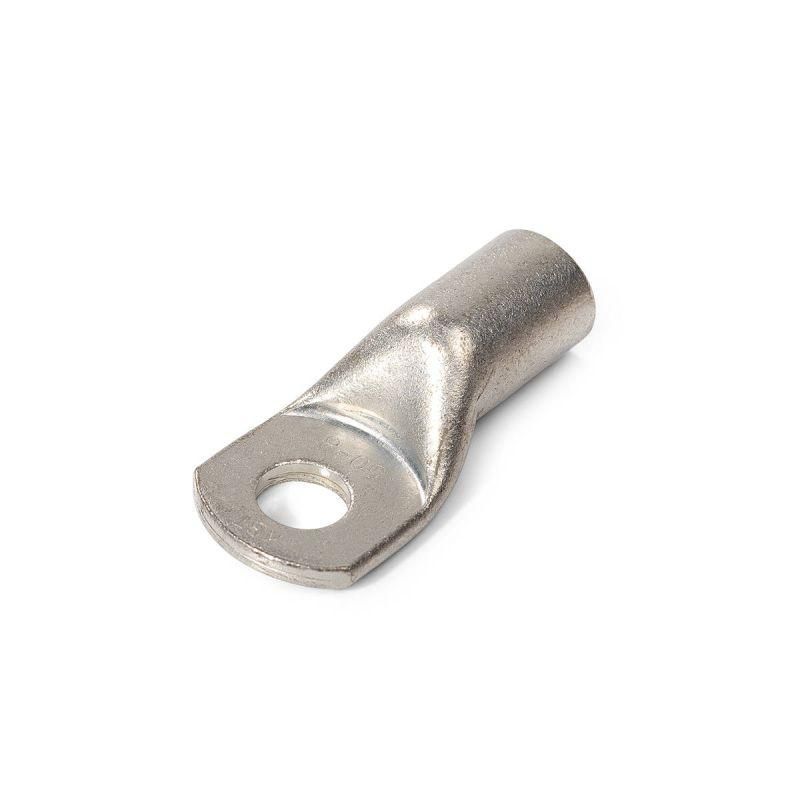

Наконечник кабельный ТМЛ-Р 50-8 медный луженый с обратным радиусом контактной площадки - 87451 КВТ

Наконечник кабельный ТМЛ-Р 50-8 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 50 мм2 методом опрессовки. Этот наконечник обеспечивает прочное электрическое и механическое соединение в силовых цепях до 1 кВ, особенно там, где важна устойчивость к коррозии и точность монтажа.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 50-8 используется для оконцевания многожильных медных проводов и кабелей перед подключением к болтовым зажимам, шинным системам или аппаратам защиты. Подходит для установки на оборудовании с высокой нагрузкой: распределительных щитах, трансформаторах, частотных преобразователях, промышленных станках и системах автоматизации.

Технические характеристики

• Поперечное сечение кабеля: 50 мм2
• Материал: рафинированная медь марки М1
• Защитное покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Форма контактной площадки: кольцевая с обратным радиусом
• Угол соединения: прямолинейный
• Количество монтажных отверстий: 1
• Метрический размер резьбы: отсутствует (не предназначена для резьбового крепления)
• Класс гибкости проводника: совместим с жилами 1, 2 и 3 классов
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник ТМЛ-Р 50-8 рассчитан на опрессовку специальными матрицами с шестигранной формой - они обеспечивают равномерную деформацию металла без повреждений. Совместим с гидравлическими прессами серии КВТ. Для качественного соединения используйте только рекомендованные матрицы - неверный инструмент снижает долговечность контакта.

Длина хвостовика и форма трубчатой части гарантируют точное положение при опрессовке - это исключает перекос и плохой контакт. Наконечник не требует пайки - всё соединение достигается за счёт механической деформации.

Безопасность и стандарты

Изделие соответствует требованиям к электроизоляции и термической стойкости для работы в сетях до 1 кВ. Лужёное покрытие (Т2) обеспечивает устойчивость к влаге и коррозии в условиях повышенной влажности и температурных колебаний. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.5 реализовано через контроль качества производства и тестирования материалов.

Преимущества

• Высокая электропроводность благодаря меди марки М1 - минимальные потери энергии
• Лужёное покрытие предотвращает окисление и увеличивает срок службы контакта
• Обратный радиус контактной площадки снижает риск повреждения изоляции при затяжке болта
• Шестигранная форма опрессовки создаёт плотный и однородный контакт без воздушных зазоров
• Поддерживается совместимостью с прессами КВТ - удобство замены и стандартизация инструмента

Ограничения применения

• Не применяется для алюминиевых проводов - материал несовместим
• Не имеет резьбы - нельзя использовать как клемму с винтом; требуется внешний зажим или болт
• Не предназначен для мобильных или часто изгибаемых участков - после опрессовки становится жёстким элементом
• Не работает при температурах выше +105 C длительно - возможна потеря свойств лужения

Примеры использования

• Подключение мощных кабелей к входным клеммам частотного преобразователя
• Завершение фазных проводов в распределительном щите 0,4 кВ
• Присоединение к шинам постоянного тока в системах UPS
• Монтаж заземляющих проводников в промышленных объектах с высокой влажностью

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - лишняя изоляция внутри вызывает плохой контакт
• Выбирайте матрицу, указанную производителем для ТМЛ-Р 50-8 - использование других может привести к трещинам или недопрессовке
• Проверьте усилие прессования - слишком слабое давление даёт “слабый” контакт, слишком сильное - повреждает медь
• При работе в агрессивной среде регулярно осматривайте поверхность лужения - при появлении белого налёта замените наконечник
• Посадочный диаметр трубки рассчитан под жилы 1–3 классов гибкости - не используйте для жёстких однопроволочных проводов, так как возможно разрушение при изгибе
