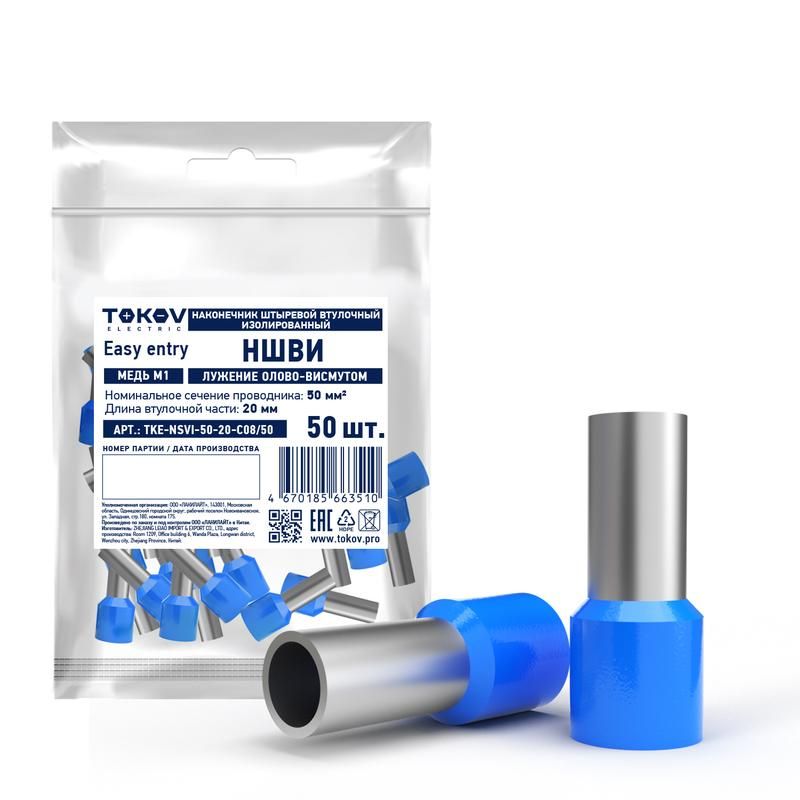

Наконечник штыревой втулочный изолированный НШВИ 50-20 TOKOV ELECTRIC TKE-NSVI-50-20-C08/50

Наконечник штыревой втулочный изолированный НШВИ 50-20 от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 50 мм2, предназначенный для быстрого и безопасного подключения к штыревым клеммам. Артикул tke-nsvi-50-20-c08/50 обеспечивает герметичную изоляцию и устойчивость к механическим нагрузкам, что делает его подходящим для промышленной автоматизации, силовых щитов и оборудования с высокими токами.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 50-20 используется для оконцевания многожильных и одножильных медных проводов сечением 50 мм2 перед подключением к штыревым клеммным блокам, контактам автоматических выключателей, контакторов или других коммутационных устройств. Благодаря изолированной конструкции исключается риск случайного замыкания на корпус или соседние выводы. Применяется в силовых цепях промышленного оборудования: станках, конвейерах, распределительных щитах, системах управления.

Технические характеристики

• Номинальное сечение проводника: 50 мм2 - соответствует проводам с таким же поперечным сечением, обеспечивающим ток до 140–160 А (в зависимости от условий прокладки)
• Материал втулки: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Длина втулки: 20 мм - оптимальна для плотного обжима и удержания жилы без перегрузки
• Материал изоляции: полипропилен (PP) - устойчив к воздействию масла, бензина, УФ-излучения и химикатов, не выделяет токсичных веществ при нагреве
• Цвет изоляции: синий - стандартизированная цветовая маркировка для проводов большого сечения
• Галогены: отсутствуют - материал изоляции не содержит хлора, фтора и других галогенов, что снижает опасность образования ядовитых газов при возгорании
• Тип конструкции: стандартная - классическая форма с раструбом для захода провода и уплотнённой втулкой под обжим

Совместимость и монтаж

Наконечник НШВИ 50-20 совместим с любыми штыревыми клеммами, рассчитанными на провод 50 мм2. Для установки требуется специальный обжимной инструмент с матрицей для сечений 50 мм2. Обжим должен выполняться равномерно по всей длине втулки - не допускается деформация изоляции или повреждение жилы. После обжима проверьте прочность соединения легким рывком. Изоляция не должна трескаться или сдвигаться. Подключение осуществляется без предварительной зачистки - изоляция остаётся целой, а обжим происходит только на металлической части.

Безопасность и стандарты

Наконечник НШВИ 50-20 изготовлен в соответствии с требованиями к безопасности электроустановок. Материал изоляции PP соответствует нормам RoHS и REACH. Отсутствие галогенов делает его пригодным для использования в закрытых помещениях с повышенными требованиями к пожаробезопасности, например, в метро, больницах, серверных. Соответствует ГОСТ Р 50030.5.5 и IEC 60947-7-1 для комплектующих силовой аппаратуры.

Преимущества

• Удобство монтажа: изолированная конструкция позволяет работать без дополнительной термоусадки или изоленты
• Защита от коррозии: медь покрыта антикоррозийным слоем, изоляция препятствует попаданию влаги
• Высокая долговечность: полипропилен сохраняет эластичность при температуре от –40C до +105C
• Экономия времени: не требует подготовки провода - можно сразу обжимать после зачистки
• Чёткая визуальная идентификация: синий цвет легко отличить от других сечений

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен химический контакт и окисление
• Не рекомендован для частых вибраций без дополнительной фиксации - при длительном механическом воздействии возможен люфт
• Рабочая температура выше +105C может вызвать деформацию изоляции
• Не следует использовать в условиях постоянного погружения в воду - IP-класс не указан, изоляция не является водонепроницаемой

Примеры использования

• Подключение входного кабеля 50 мм2 к главному автоматическому выключателю в распределительном щите
• Соединение провода питания с контактом магнитного пускателя в системе управления насосом
• Обжим фазного провода в частотном преобразователе мощностью более 30 кВт
• Запитка сварочного аппарата через клеммную колодку

Практические советы

• Перед обжимом обязательно зачистите провод на длину 20 мм - точно по длине втулки. Не оставляйте лишнюю изоляцию внутри
• Выбирайте обжимной клещи с матрицей, помеченной как “50 mm²” - использование неверной матрицы приведёт к плохому контакту
• Проверяйте посадку: после обжима втулка должна плотно прилегать к проводу, без зазоров и видимых трещин
• При использовании в щитах с ограниченным пространством учтите внешний диаметр изоляции - он больше, чем у неизолированных аналогов
• Артикул tke-nsvi-50-20-c08/50 - единственный вариант в линейке TOKOV ELECTRIC с такими параметрами. Не путайте с НШВИ 35-20 или 70-20
