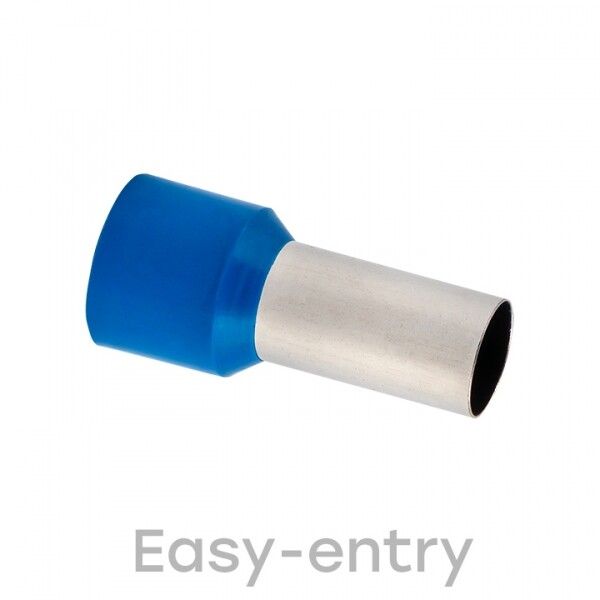

Наконечник штыревой втулочный изолированный НШвИ 50,0-20 (50шт.) EKF PROxima | nhvi-50.0-20

Наконечник штыревой втулочный изолированный НШвИ 50,0-20 от EKF PROxima предназначен для надёжного оконцевания многопроволочных медных проводов сечением 50 мм2. Благодаря встроенной изоляции и лужённому контакту, этот наконечник исключает необходимость предварительного облуживания провода, ускоряет сборку и повышает долговечность соединений в силовой цепи.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 50,0-20 применяется для оконцевания многожильных медных проводов типов ПВ-3, ПВС, ПУГНП и аналогичных. Подходит для подключения к зажимам автоматических выключателей, контактных площадок распределительных щитов, клеммников оборудования и других устройств с болтовыми соединениями. Часто используется в промышленном оборудовании, системах управления, энергообъектах и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальное сечение проводника: 50 мм2
• Тип конструкции: втулочный, одинарный
• Материал корпуса: медь луженая с электролитическим покрытием
• Длина втулки: 20 мм
• Наружный диаметр: 10,9 мм
• Внутренний диаметр: 10,3 мм
• Материал изоляции: полипропилен (PP), безгалогенный
• Цвет изоляции: синий
• Рабочее напряжение: до 690 В
• Диапазон температур: от –40 C до +80 C
• Способ монтажа: опрессовка специальным клещами
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ 50,0-20 совместим с любыми инструментами для опрессовки, поддерживающими матрицу под сечение 50 мм2. Для качественного соединения используйте клещи с регулируемым усилием и соответствующую матрицу - рекомендуются модели EKF KZP-50 или аналоги с профилем “V” или “шестигранник”. Перед опрессовкой проверьте, что провод плотно вошел в втулку до упора; развальцованный край облегчает введение жилы. После опрессовки изоляционная манжета должна остаться целой и плотно прилегать к проводу.

Безопасность и стандарты

Наконечник изготовлен согласно требованиям ГОСТ Р МЭК 60947-7-1 и обеспечивает безопасную работу в сетях переменного тока до 690 В. Полипропиленовая изоляция не содержит галогенов - при возгорании не выделяет едких паров. Лужёное покрытие снижает риск окисления контакта и увеличивает срок службы соединения даже в условиях повышенной влажности.

Преимущества

• Заменяет операцию облуживания провода - экономит время при монтаже
• Изоляция защищает от случайного касания токоведущего элемента
• Лужёная медь обеспечивает низкое переходное сопротивление и устойчивость к коррозии
• Высокая механическая прочность после опрессовки
• Яркий синий цвет позволяет легко идентифицировать сечение провода в щите
• Подходит для работы в широком диапазоне температур

Ограничения применения

Наконечник НШвИ 50,0-20 нельзя использовать для однопроволочных (монолитных) проводов - он рассчитан исключительно на многопроволочные жилы. Также запрещено применять его при температурах ниже –40 C или выше +80 C. Не предназначается для установки в помещениях с химически активной средой или постоянным воздействием открытого пламени. Диаметр втулки (10,3 мм) требует наличия болта или зажима соответствующего размера - не подходят для малых клемм типа M4–M5.

Примеры использования

• Подключение мощных двигателей к частотным преобразователям через клеммы сечением 50 мм2
• Оконцевание фазных проводов в главных вводных щитах промышленных предприятий
• Сборка контуров заземления на крупных производствах
• Монтаж силовых цепей в конвейерных системах и насосных станциях

Практические советы

• Перед монтажом обязательно осмотрите провод - все проволочки должны быть целые, без перегибов и обрывов.
• Выбирайте опрессовочные клещи с точной матрицей под 50 мм2 - недостаточно или избыточное давление снижают надёжность соединения.
• Проверяйте глубину входа провода в втулку - она должна равняться длине втулки (20 мм).
• После опрессовки попробуйте слегка потянуть провод - если он не выскальзывает, соединение выполнено правильно.
• Храните наконечники в сухом месте - хотя они герметично изолированы, длительное воздействие влаги может повредить лужёное покрытие.
